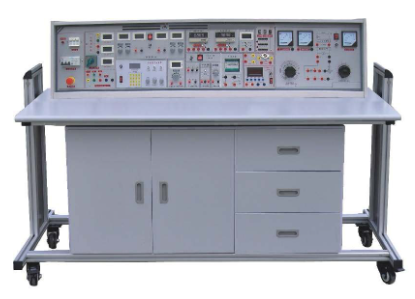

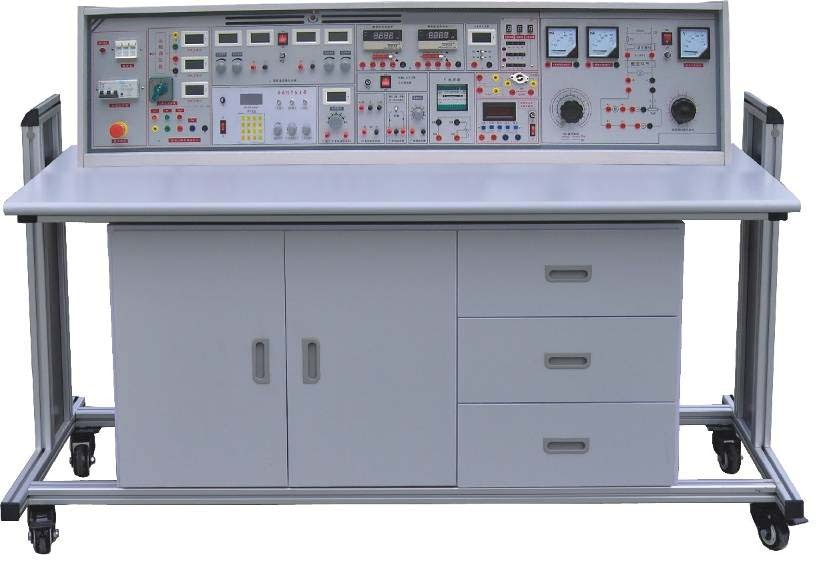

KCGD-858E型高級電工、模電、數電、電力拖動(帶直流電機)實驗臺（帶功率表、功率因數表）
一、產品特點
本實驗裝置在安全保障與功能完備性方面均有所突破，相較于前代產品，進行了深度優化。實驗項目更為豐富，覆蓋領域廣泛，提供了更大的選擇空間，使實驗內容更為深入和完整。裝置配備智能化數字交流、直流電表，確保測量精確、范圍廣泛，操作便捷。電工、電拖強電部分實驗采用隱蔽式電學插座，確保接觸可靠、安全無憂。繼電接觸器、按鈕、時間繼電器等獨立制成箱式，元器件接線端口直接引至電學專用插座，簡化實驗操作，減少元器件損耗。弱電部分在九孔通用實驗底板上完成，提升實驗的靈活性與互動性。創新實驗元件模塊盒體透明，直觀性佳，盒蓋印有清晰美觀的元件符號，采用壓卡式結構，便于維修與更換。數字部分實驗利用進口新型集成座，插拔方便，接觸可靠，只需更換集成即可無限制完成數字電路實驗。實驗項目擴展性強，適合學生課余興趣小組電路開發、畢業設計等。實驗元件分立式設計，院校除完成指導書上實驗外，還可利用元器件設計符合自身需求的實驗內容，為實驗教學創新提供良好平臺。實驗臺高度適中，實驗室布局不受設備高度限制，便于講師講解。
二、適用范圍
本裝置適用于高等院校及要求較高的中專、技校、科研單位，可完成電工學、電工原理、電路分析、電氣控制、數字電路、模擬電子技術實驗。同時，利用其平臺也可完成其他科目實驗，是實驗室更新?lián)Q代或新建擴建實驗室的理想選擇。
三、實驗臺和實驗操作桌結構與功能
實驗臺構成與性能
1.1 電源及參數
輸入電源：三相四線電源，輸入時指示燈亮起，便于觀察電源狀態。
電源輸出：具備嵌入式保險盒和三相漏電保護開關，提供雙重保護，確保實驗安全。
A組：單、三相可調交流電源，提供連續可調的三相0～380V交流電源及單相0～240V可調電源，配備液晶交流電壓表，方便觀察電壓變化。
B組：低壓交流電壓輸出，包括3、6、9、12、15、18、24V等多種電壓檔位，最大輸出電流1.5A，滿足各種低壓實驗需求。
C組：低壓交流穩壓電源，提供＋5V、＋12V、－12V穩定電壓輸出，確保實驗結果的準確性。
D組：雙路穩流穩壓電源，輸出電壓0～30V連續可調，內置繼電器自動換檔，多圈電位器連續調節，使用方便。具有預設式限流保護功能，配備數字電流表、電壓表，便于觀察電源狀態。
E組：單相交流市電輸出，通過萬能插板供用戶自備設備使用，方便靈活。
1.2 內置式電度表：便于觀察實驗過程中的電能消耗情況，方便進行能量分析。
1.3 內置式日光燈配件：實驗臺內已預裝日光燈實驗組件，無需額外安裝，實驗過程安全便捷。
1.4 七段譯碼器：配備三組七段譯碼器及對應譯碼顯示數碼盒，方便進行數字電路實驗和觀察譯碼結果。
1.5 音頻放大器：輸入音頻電壓低，輸出功率足，音量可調，內置喇叭，可用于電路擴音和信號尋跡，增強實驗效果。
1.6 智能型功率、功率因數表：采用先進DSP技術和AD轉換器設計而成，能準確測量電路的功率和功率因數。具有自動判別負載性質、數據存儲與查詢等功能，提高實驗分析的精度和效率。
1.7 智能型直流數字電流表：采用高性能AD轉換器和MPU單元設計，具有自動與手動量程選擇功能，測量范圍廣，精度高。具備數據存儲與查詢、超量程報警等功能，確保實驗過程的準確性和安全性。
1.8 智能型交流數字電流表：采用RMS真有效值轉換器設計，測量精度高，范圍廣泛。具備鍵控、數顯窗口等人機對話功能，方便用戶進行操作和觀察。
1.9 單次脈沖發生器：可輸出一對正負脈沖信號，適用于各種需要脈沖信號的實驗場景，提高實驗的靈活性和多樣性。
1.10 高效功率輸出函數發生器模塊：
1）DDS技術精準合成，輸出正弦波、方波及三角波，大屏幕LCD實時顯示頻率、波形及衰減值，一目了然。
2）正弦波振幅超越10V，輸出阻抗穩定50Ω，失真度低于1%，頻率范圍廣泛覆蓋0.1HZ至1KHz，確保輸出質量。
3）頻率范圍寬廣，從0.1HZ延伸至3MHz，鍵盤直接輸入設定，操作便捷。
4）輸出幅度調節靈活，電位器控制，正弦波輸出具備20db和40db衰減選項，滿足多種應用需求。
5）方波占空比可調，范圍覆蓋1%至99%，且方波與三角波均為TTL電平輸出，確保信號穩定可靠。
6）內置頻率計，最高測量范圍高達100MHz，自動換檔，確保測量精準迅速。
1.12 直流電機調速控制模塊，精準控制電機速度，實現平穩運行。
1.13 直流電機勵磁電流、電樞電流指示表，實時顯示電機運行狀態，方便監控。
1.14 高壓直流電源模塊，輸出范圍0至220V，專為直流電機實驗設計，確保實驗安全高效。
2、實驗操作桌：
采用雙面飾面板，堅固耐用，美觀不變形，尺寸標準160×70×80cm。鋁合金框架設計，簡約大方。中央抽屜方便存放工具，左右儲存柜則用于儲存元器件，使實驗環境整潔有序。
四、構成與配備（以二十四座為例）
1、實驗操作桌：共12張，每張桌子可供兩名學生同時使用。桌面中央配備九孔萬能電路插板，方便電路搭建。元件盒透明直觀，盒蓋印有清晰元件符號，便于識別。電力拖動實驗采用專用控制線，提高實驗安全性。每張桌子還配備膠皮板，保護電路插板和桌面。
2、實驗臺：共12臺，每臺與一張學生實驗操作桌配套使用。
3、器材配備：
包含多種繼電控制實驗箱，滿足不同實驗需求；三相負載、三相電動機及直流電機等動力設備齊全；配備多種電流測試插座、電表及萬用表，確保測量準確；此外，還提供電烙鐵、剝線鉗等工具及實驗所需電阻、電感、電容等元件單元盒，方便學生開展各種實驗。
4、戶自備器材：滑動變阻器、毫伏表，以滿足特定實驗需求。
五、實驗項目：
（1）電工部分：
1．電工測量儀表的使用及減少內阻測量誤差的方法 2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性 4．未知電阻元件伏安特性測繪 5．電源的外特性 6．電位值、電壓值的測量及電路電位圖的繪制 7．電流表和電壓表的擴程 8．歐姆表的設計 9．基爾霍夫定律的驗證 10．驗證楞次定律 11．迭加原理與互易定理的驗證 12．戴維南定理與諾頓定理的驗證 13．電壓源與電流源的等效變換 14．受控源特性的研究 15．示波器和信號發生器的使用及典型電信號 的觀察與測量 16．一階電路實驗 17．二階電路過度過程 18．研究LC元件在直流和交流電路中的特性 19．負載獲得最大功率的條件 | 20．三表法測定交流電路參數 （用三表法測量交流電路等效參數） 21．正弦交流電路中RLC元件的頻率特性 22．RL及RC串聯電路實驗 23．RLC串聯諧振電路 24．日光燈電路的連接及功率因數的改善 25．三相負載的星、三角接法 26．三相電路功率的測量 27．RC網絡頻率特性和選頻特性的研究 28．二端口網絡的研究 29．單相鐵芯變壓器特性的測試 30．互感線圈電路的研究 31．單相電度表的校驗 32．負阻抗變換器實驗 33．回轉器特性測試 34．三相異步電動機的使用和起動 35．三相異步電動機繼電接觸控制基本電路 36．按鈕、接觸器復合聯鎖的控制電路 37．三相異步電動機時間繼電器控制Y-△起動控制實驗 ……自由設計實驗項目 |
（2）模電部分：
1．常用電子儀器的使用 2．晶體二極管的特性與檢測 3．晶體三極管的輸入、輸出特性 4．晶體管共射極單管放大器 5．射極耦合觸發器 6．RC耦合兩級放大器 7．負反饋對放大器性能的影響 8．場效應管放大器 9．差動放大電路 10．運算放大器指標測試 11．集成運算放大器的基本應用（多種模擬運算電路） 12．RC正弦波振蕩器------集成運算放大器非線性應用一 13．方波發生器------集成運算放大器非線性應用二 14．三角波和方波發生器----集成運算放大器非線性應用三 15．LC正弦波振蕩器 16．變壓器耦合推換功率放大器 17．OTL功率放大 | 18．集成功率放大器。 19．電壓---頻率轉換電路。 20．單相半波、全波、橋式整流電路。 21．串聯型晶體管直流穩壓電源（設計性實驗） 22．集成直流穩壓電源。 23．單結晶管特性。 24．單結晶體管觸發電路。 25．晶閘管間單測試。 26．晶閘管可控整流電路（綜合性實驗） 27．函數信號發生器的組裝與調試（綜合性實驗） 28．萬用表的設計與調試（綜合性實驗） 29．電子門鈴電路------趣味性應用實驗一 30．電子報警電路------趣味性應用實驗二 31．光控簡易燈自動開關電路------趣味性應用實驗三 32．電子催眠器------趣味性應用實驗四 33．溫控電路------趣味性應用實驗五 ……自由設計 |
（3）數電部分：
1．TTL集成邏輯門的參數測試 2．CMOS集成邏輯門的參數測試 3．TTL集電極開路門與三態輸出的應用 4．與門、或門、異或門邏輯電路測試 5．半加器、全加器電路實驗 6．RS、D、JK觸發器及JK與D觸發器的轉換電路 7．計算器 8．MSI移位寄存器及其應用 9．譯碼器及變換方式 10．?dāng)?shù)據選擇器及邏輯設計 11．用集成與非門構成單穩態觸發器和RC環形多諧振蕩器 12．利用門電路構成編碼器、分配器、選擇器 13．組合電路的設計之一 | 14．組合電路設計之二------顯示電路 15．同步時序電路的設計 16．計算機時序電路的設計 17．集成定時器測試及應用 18．D/A、A/D轉換器 19．電子秒表------大型綜合實驗。 20．二極管與門、或門電路 21．三極管"非門"電路 22．三極管"與非門"電路 23．三極管"或非門"電路 24．異步十進制加法計數器 25．異步十進制減法計數器 26．智力競賽搶答裝置------大型綜合實驗二 ……自由設計實驗 |
（4）電拖部分：
1．閘刀開關正轉控制線路 2．接觸器點動正轉控制線路 3．具有自鎖的正轉控制線路 4．具有過找保護的正轉控制線路 5．倒順開關控制正反轉控制線路 6．接觸器聯鎖的正反轉控制線路 7．按鈕聯鎖的正反轉控制線路 8．按鈕接觸器復合聯鎖控制線路 9．自動往返行程控制線路 10．接觸器控制串聯電阻降壓起動線路 11．時間繼電器控制串聯電阻降壓控制線路 12．手動Y/△降壓起動 13．接觸器控制Y/△降壓起動 14．時間繼電器控制Y/△降壓起動 | 15．QX3-13型Y/△自動起動控制線路 16．半波整流能耗制動控制線路 17．全波整流能耗制動控制線路 18．C620車床電氣控制線路 19．手動降壓起動 20．單相運行反接制動控制線路 21．電動葫蘆電氣控制線路 22．C6163車床電氣控制線路 23．控制電路聯鎖控制線路 24．主電路聯鎖控制線路 25．直流電機啟動 26．直流電機的調速 27．直流電機的反轉 28．直流電機制動實驗 |
高級電工、模電、數電、電力拖動（帶直流電機）實驗臺元件配置清單（每臺）
透明創新元件模塊名稱 | 型 號/規 格 | 數 量 | 備 注 |
電 阻 | 0.5Ω | 1 | 2W |
電 阻 | 1Ω | 1 | 2W |
電 阻 | 2Ω | 1 | 2W |
電 阻 | 4Ω | 1 | 2W |
電 阻 | 5.1Ω | 1 | 2W |
電 阻 | 8Ω | 1 | 2W |
電 阻 | 10Ω | 1 | 2W |
電 阻 | 12Ω | 2 | 2W |
電 阻 | 16Ω | 1 | 2W |
電 阻 | 20Ω | 1 | 2W |
電 阻 | 30Ω | 1 | 2W |
電 阻 | 51Ω | 2 | 2W |
電 阻 | 100Ω | 3 | 1/8W |
電 阻 | 120Ω | 1 | 1/8W |
電 阻 | 150Ω | 1 | 1/8W |
電 阻 | 200Ω | 4 | 1/8W |
電 阻 | 240Ω | 1 | 1/8W |
電 阻 | 270Ω | 1 | 1/8W |
電 阻 | 300Ω | 2 | 1/8W |
電 阻 | 330Ω | 1 | 1/8W |
電 阻 | 400Ω | 1 | 1/8W |
電 阻 | 430Ω | 1 | 1/8W |
電 阻 | 470Ω | 1 | 1/8W |
電 阻 | 510Ω | 3 | 1/8W |
電 阻 | 620Ω | 1 | 1/8W |
電 阻 | 650Ω | 1 | 1/8W |
電 阻 | 680Ω | 4 | 1/8W |
電 阻 | 800Ω | 1 | 1/8W |
電 阻 | 820Ω | 2 | 1/8W |
電 阻 | 1K | 2 | 1/8W |
電 阻 | 1.2K | 1 | 1/8W |
電 阻 | 1.3K | 1 | 1/8W |
電 阻 | 1.5K | 2 | 1/8W |
電 阻 | 2K | 2 | 1/8W |
電 阻 | 2.4K | 2 | 1/8W |
電 阻 | 2.7K | 1 | 1/8W |
電 阻 | 3K | 2 | 1/8W |
電 阻 | 3.3K | 1 | 1/8W |
電 阻 | 4.3K | 1 | 1/8W |
電 阻 | 4.7K | 2 | 1/8W |
電 阻 | 5.1K | 1 | 1/8W |
電 阻 | 5.1K | 1 | 8W |
電 阻 | 5.6K | 1 | 1/8W |
電 阻 | 6.8K | 2 | 1/8W |
電 阻 | 9.1K | 1 | 1/8W |
電 阻 | 10K | 4 | 1/8W |
電 阻 | 10K | 1 | 8W |
電 阻 | 13K | 2 | 1/8W |
電 阻 | 15K | 1 | 1/8W |
電 阻 | 20K | 2 | 1/8W |
電 阻 | 24K | 1 | 1/8W |
電 阻 | 36K | 1 | 1/8W |
電 阻 | 39K | 1 | 1/8W |
電 阻 | 51K | 1 | 1/8W |
電 阻 | 68K | 1 | 1/8W |
電 阻 | 100K | 2 | 1/8W |
電 阻 | 130K | 1 | 1/8W |
電 阻 | 150K | 1 | 1/8W |
電 阻 | 300K | 1 | 1/8W |
電 阻 | 1M | 1 | 1/8W |
熱敏電阻 | 1K | 1 | 1/8W |
電 位 器 | 470Ω | 1 | 1/2W |
電 位 器 | 1K | 2 | 1/2W |
電 位 器 | 4.7K | 1 | 1/2W |
電 位 器 | 10K | 1 | 3W |
電 位 器 | 47K | 1 | 1/2W |
電 位 器 | 100K | 1 | 1/2W |
電 位 器 | 470K | 2 | 1/2W |
電 位 器 | 1M | 1 | 1/2W |
電解電容 | 0.1uF | 1 | 25V |
電解電容 | 10uF | 3 | 25V |
電解電容 | 33uF | 1 | 25V |
電解電容 | 47uF | 2 | 25V |
電解電容 | 100uF | 3 | 50V |
電解電容 | 220uF | 1 | 63V |
電解電容 | 470uF | 1 | 63V |
瓷片電容 | 300P | 1 | 63V |
瓷片電容 | 390P | 2 | 63V |
瓷片電容 | 1000P | 2 | 63V |
瓷片電容 | 1500P | 1 | 63V |
瓷片電容 | 4700P | 1 | 63V |
瓷片電容 | 5300P | 1 | 63V |
瓷片電容 | 6800P | 2 | 63V |
瓷片電容 | 0.01uF | 2 | 63V |
瓷片電容 | 0.1uF | 1 | 63V |
瓷片電容 | 0.22uF | 2 | 63V |
瓷片電容 | 0.47uF | 1 | 63V |
瓷片電容 | 1uF | 1 | 250V |
瓷片電容 | 2uF | 3 | 250V |
音頻輸入變壓器 | 1 | ||
音頻輸出變壓器 | 1 | ||
變壓器 | 220V/24+6+6 | 1 | |
變壓器 | 220V/110V+36V | 1 | 100VA |
LC變壓器 | 1 | ||
二 極 管 | 4007 | 4 | |
二 極 管 | 2AP9 | 1 | |
發 光 二 極 管 | 4 | ||
光 敏 二 極 管 | 2Cu | 1 | |
穩 壓 二 極 管 | 2CW54 | 2 | |
穩 壓 二 極 管 | 2CW76 | 1 | |
場 效 應 管 | 3DJ6 | 1 | |
單 結 管 | BT33 | 1 | |
晶 閘 管 | KP1 | 1 | |
三 極 管 | 3DG6 | 2 | |
三 極 管 | 3DG12 | 2 | |
三 極 管 | 3AX31 | 1 | |
三 極 管 | 3DA1 | 1 | |
三 端 穩 壓 | 7805 | 1 | |
指示燈(信號燈) | 6V/0.1A | 1 | |
指示燈(信號燈) | 12V/0.2A | 1 | |
開 關 | 5 | ||
喇 叭 | 8Ω/0.2W | 1 | |
繼 電 器 | 6V | 1 | |
音樂集成 | 4V | 1 | |
電 感 | 10mH | 1 | |
電 感 | 100mH | 1 | |
電流插座 | 6只 | ||
互感線圈、鐵棒、磁鐵 | 1套 | ||
整 流 橋 | 1只 | ||
繼電控制實驗箱一 | GSY01 | 1 | |
繼電控制實驗箱二 | GSY02 | 1 | |
繼電控制實驗箱三 | GSY03 | 1 | |
繼電控制實驗箱四 | GSY04 | 1 | |
繼電控制實驗箱五 | GSY05 | 1 | |
繼電控制實驗箱六 | GSY06 | 1 | |
繼電控制實驗箱七 | GSY07 | 1 | |
繼電控制實驗箱八 | GSY08 | 1 | |
三相負載 | GSY09 | 1 | |
三相電動機 | 180W | 2 | |
直流電機 | 100W | 1 | |
電平開關與邏輯電平指示 | 2 | ||
直流電表 | 1mA | 1 | 44型 |
直流電表 | 25mA | 1 | 44型 |
直流電表 | ±100uA | 1 | 44型 |
集 成 座 | 14腳 | 4 | |
集 成 座 | 16腳 | 2 | |
集 成 座 | 20腳 | 1 | |
集 成 座 | 28腳 | 1 | |
集成運放 | uA741 | 2 | |
集成運放 | uA458 | 2 | |
定 時 器 | NE555 | 1 | |
功率放大器 | LA4101 | 1 | |
數模轉換器 | DAC0832 | 1 | |
模數轉換器 | ADC0809 | 1 | |
TTL與非門 | 74LS00 | 1 | |
TTL集電極開路與非門 | 74LS03 | 1 | |
TTL非門 | 74LS04 | 1 | |
TTL與門 | 74LS08 | 1 | |
TTL三輸入與門 | 74LS11 | 2 | |
TTL四輸入與非門 | 74LS20 | 2 | |
TTL或門 | 74LS32 | 1 | |
TTL觸發器 | 74LS74 | 2 | |
TTL異或門 | 74LS86 | 1 | |
JK觸發器 | 74LS112 | 2 | |
緩 沖 器 | 74LS125 | 1 | |
譯 碼 器 | 74LS138 | 2 | |
數據選擇器 | 74LS153 | 1 | |
計 數 器 | 74LS160 | 2 | |
D觸發器 | 74LS175 | 1 | |
加減計數器 | 74LS192 | 2 | |
移位寄存器 | 74LS194 | 1 | |
計 數 器 | 74LS196 | 3 | |
CMOS與非門 | CD4011 | 1 | |
工具 | |||
萬 用 表 | MF47 | 1 | |
數字萬用表 | DT890B+ | 1 | |
尖 嘴 鉗 | 1 | ||
電 烙 鐵 | 2 | ||
烙 鐵 架 | 2 | ||
螺 絲 刀 | 3 | ||
剝 線 鉗 | 1 | ||
連 接 線 | 25根 | ||
其他 | |||
實驗臺 | 1臺 | ||
實驗桌 | 1張 | ||
凳子 | 2張 | ||
防腐皮 | 1塊 | ||
雙門立柜 | 1個 | 全套1個 | |
