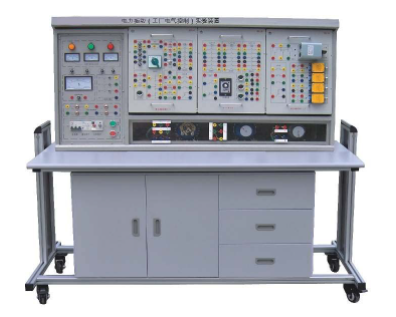

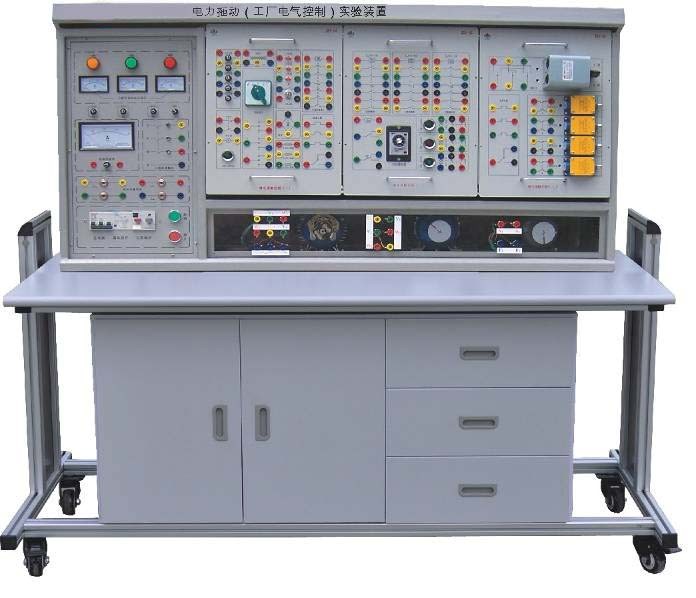

KCGD-858F型電力拖動（工廠電氣控制）實驗裝置

一、概述

本裝置全面涵蓋了高等院校和中等專業學?！半娏ν蟿?dòng)”、“工廠電氣控制技術”以及“繼電接觸控制”等課程的實驗需求。專為院校實驗設備的更新與改造設計，適用于新建或擴建的實驗室，能迅速啟動實驗課程。此裝置不僅有助于提升學生的實際操作能力，更能支持多門工科課程的實驗需求，如“電力拖動”與“電氣控制技術”等。

二、產品特性

1. 綜合性：該實驗裝置整合了當前國內各類院校在工廠電氣控制方面的全部實驗項目，用戶可根據教學需求選擇實驗部件，實驗難度可靈活調整，實現普及與提高的有機結合。

2. 科學性：裝置設計緊湊，有效減少實驗空間占用，降低基建成本。實驗室布局整潔美觀，為師生提供了良好的實驗環境。實驗內容豐富多樣，設計合理，能夠深化理論知識，同時支持開展設計性和綜合性實驗。

3. 安全性：裝置配備電壓型和電流型漏電保護器，確保操作者的人身安全。電源輸出配有監示和短路保護功能，測量?jī)x表也具備保護功能，整體使用安全可靠。電機置于實驗臺內，采用透明有機玻璃隔離面板，既能清楚觀察電機運行狀態，又提高了操作安全性。

三、技術規格

1. 輸入電源：三相四線（或三相五線）～380V±10%，頻率為50Hz。

2. 工作環境：適宜溫度為-10℃～+40℃，相對濕度需保持在85%以下（25℃時）。

3. 外形尺寸：長135cm，寬72cm，高155cm。

4. 裝置容量：小于1.0KVA。

四、基本實驗項目

1. 閘刀開關正轉控制線路

2. 接觸器點動正轉控制線路

3. 具有自鎖的正轉控制線路

4. 具有過載保護的正轉控制線路

5. 倒順開關控制正反轉控制線路

6. 接觸器聯鎖的正反轉控制線路

7. 按鈕聯鎖的正反轉控制線路

8. 按鈕接觸器復合聯鎖控制線路

9. 自動往返行程控制線路

10. 接觸器控制串聯電阻降壓起動線路

11. 時間繼電器控制串聯電阻降壓控制線路

12. 手動Y/△降壓起動

13. 接觸器控制Y/△降壓起動

14. 時間繼電器控制Y/△降壓起動

15. QX3-13型Y/△自動起動控制線路

16. 半波整流能耗制動控制線路

17. 全波整流能耗制動控制線路

18. C620車床電氣控制線路

19. 手動降壓起動

20. 單相運行反接制動控制線路

21. 電動葫蘆電氣控制線路

22. C6163車床電氣控制線路

23. 控制電路聯鎖控制線路

24. 主電路聯鎖控制線路

25. 直流電機啟動

26. 直流電機的調速

27. 直流電機的反速

28. 直流電機制動實驗

利用上述28項實驗元器件，還可完成幾十項實驗，在此不一一舉例。這些實驗項目全面覆蓋了電力拖動、工廠電氣控制技術、繼電接觸控制等領域，有助于深入理解和實踐相關知識，提高實驗操作能力。

五、裝置配置

本裝置由電源儀器控制屏、掛箱、實驗桌、電機以及專用導線組成。

（一）電源儀器控制屏

控制屏采用雙層亞光密紋噴塑結構，鋁質面板，提供三相交流電源、測量?jī)x表及安全保護裝置。

1. 三相電源輸入指示燈，顯示外部電源與實驗的通斷狀態。

2. 三相線電壓指示交流電壓表，量程為450V，共三只。

3. 三相四線電源輸出，具備過載、短路、漏電保護功能。

4. 配置5A交流電流表一只。

5. 設有四路電流測量插座。

（二）實驗桌

實驗桌采用雙層鐵質亞光密紋噴塑結構，桌面選用防火、防水、耐磨的高密度板材料，設計美觀實用。

（三）實驗掛箱

實驗掛箱包含多個模塊，如繼電接觸控制模塊、直流電機調速與工作電源掛箱等，各模塊功能齊全，器件工作端子均引至面板，方便實驗接線。

1. 繼電接觸控制模塊提供熔斷器、按鈕、變壓器、轉換開關、信號燈、整流電路、能耗制動電阻、交流接觸器、熱繼電器等元件，滿足繼電接觸控制實驗需求。

2. 直流電機調速與工作電源掛箱提供直流電源和直流電機調速組件，方便進行直流電機相關實驗。

3. 配置直流電機和交流三相鼠籠電機，均固定在控制屏右下方，透過透明有機玻璃可觀察電機工作狀態。

4. 實驗連接線采用高可靠護套結構手槍插連接線，柔軟耐壓，接觸優良。

5. 隨裝置配備MF-47萬用表、尖嘴鉗、螺絲刀等工具，方便實驗操作。
