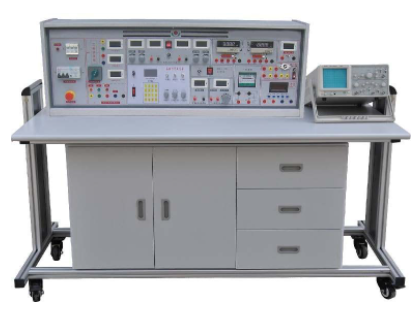

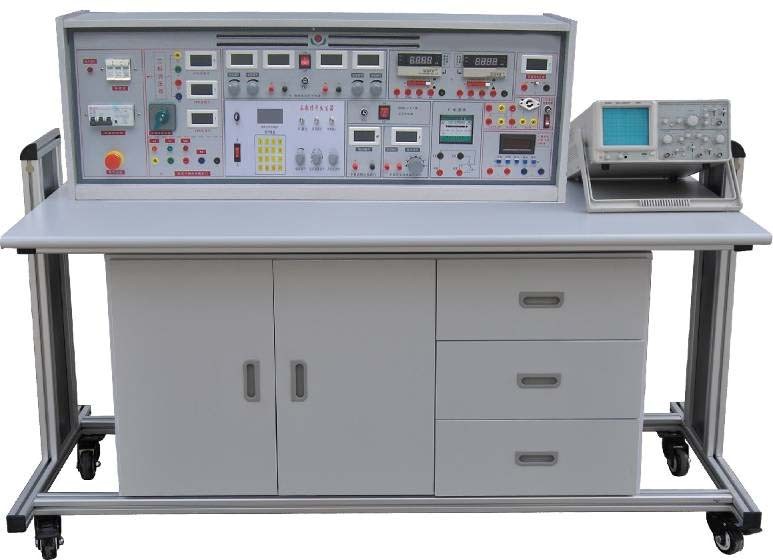

KCGD-858C型高級電工模電數電實驗臺（帶功率表、功率因數表）

一、產品特色與亮點

1. 全面而深入的實驗內容：實驗項目設計豐富多樣，覆蓋面廣泛，不僅提供了基礎的實驗內容，還具備較高的實驗深度，有助于學生進行深入學習和探索。

2. 完善的安全保護措施：產品在安全方面進行了全面考慮，具備多重保護措施，確保學生在進行實驗時的安全。

3. 高精度測量工具：實驗臺配備了智能化數字交流、直流電表，測量精度高、范圍寬，為實驗結果的準確性提供了有力保障。

4. 直觀易用的元件模塊：創新實驗元件模塊盒體透明，盒蓋印有清晰元件符號，使得元件識別和使用更加便捷。

5. 良好的擴展性與靈活性：實驗項目具有良好的擴展性，不僅可完成指導書上實驗，還支持學生根據自身需求設計實驗內容，為學生課余興趣小組和畢業設計提供了良好的平臺。

二、適用范圍與應用領域

適用于高等院校及中專、技校、科研單位，能夠滿足電工學、電工原理、電路分析、數字電路、模擬電子技術等多個學科領域的實驗需求。同時，其平臺也可應用于其他科目的實驗，是實驗室更新?lián)Q代或新建擴建的理想選擇。

三、實驗臺與實驗操作桌的詳細結構與功能

1. 電源與參數配置

• 輸入電源：三相四線，指示燈亮起表明電源正常接入。

• 電源輸出：配備嵌入式保險盒和三相漏電保護開關，提供雙重保護。

• A組：可調交流電源，提供三相和單相可調電源，配備液晶交流電壓表，方便觀察輸出電壓。

• B組：低壓交流電源，提供多檔位的穩定輸出電壓。

• C組：低壓交流穩壓電源，提供穩定的正負電壓輸出。

• D組：穩流穩壓電源，具備預設式限流保護功能，方便調節輸出電壓和電流。

• E組：單相交流市電輸出，方便外接設備使用。

2. 內置實驗工具與組件

• 內置式電度表：便于觀察實驗過程中的電能消耗情況。

• 內置式日光燈配件：方便進行照明電路實驗。

• 七段譯碼器：提供譯碼顯示功能，用于數字電路實驗。

• 音頻放大器：提供音頻信號的放大與輸出功能，用于聲音電路實驗和信號尋跡。

3. 智能化測量儀表

• 智能型功率、功率因數表：能精確測量電路的功率和功率因數，具有自動判別負載性質的功能，并可存儲測量數據供查閱。

• 智能型直流數字電流表：具備高精度測量功能，可自動選擇量程，具有數據存儲與查詢功能。

• 智能型交流數字電流表：采用真有效值轉換器，測量準確，適用于交流電路的測量。

4. 其他特色功能

• 單次脈沖輸出：可輸出正負脈沖對，滿足特定實驗需求。

1. 功率輸出函數發生器特性詳解：

1.1 采用先進的直接數字頻率合成（DDS）技術，確保輸出高精度正弦波、方波及三角波。其大屏幕LCD顯示清晰呈現輸出頻率、波形以及衰減值，方便用戶觀察與調節。

1.2 正弦波輸出幅度強大，至少達到10V，輸出阻抗穩定為50Ω。在0.1HZ至1KHz的頻率范圍內，失真度低于1%，保證了輸出波形的準確性。

1.3 頻率調節范圍廣泛，從0.1HZ至3MHz，用戶可以通過鍵盤直接輸入數字來設定所需頻率，操作簡便快捷。

1.4 正弦波輸出幅度調節靈活，采用電位器進行精細調節。同時，正弦波輸出具備20db和40db的衰減功能，滿足多種實驗需求。

1.5 方波的占空比可調范圍廣泛，從1%至99%均可調節，為用戶提供了極大的靈活性。方波和三角波均采用TTL電平輸出，確保信號的穩定性和可靠性。

1.6 頻率計功能強大，最高測量范圍達到100MHz，并且具備自動換檔功能，方便用戶進行高頻信號的測量。

2. 驗操作桌設計與配置亮點：

2.1 驗操作桌采用雙面飾面板制作，不僅美觀大方，而且具有不變形、不褪色的優點。其尺寸為160×70×80cm，空間寬敞，便于放置實驗器材。

2.2 驗操作桌采用鋁合金框架，結構堅固穩定。中央設有九孔萬能電路插板，方便用戶進行電路搭建和實驗操作。

2.3 桌子兩側設有儲存柜，用于存放實驗元器件和工具，方便用戶隨時取用。

2.4 驗操作桌還配備了膠皮板，用于保護通用電路插板和桌面，防止實驗過程中產生的劃痕和損傷。

3. 構成與配備詳解（以二十四座為例）：

3.1 驗操作桌共12張，每張桌子可供兩名學生使用。每張桌子上均配置有九孔萬能電路插板和相應的實驗器材，方便學生進行實驗操作。

3.2 實驗臺共12臺，每張學生實驗操作桌上配置一臺。實驗臺配備齊全，滿足各種實驗需求。

3.3 器材配備方面，包括多種繼電控制實驗箱、三相負載、三相電動機、電流測試插座、直流電表、萬用表等。此外，還配備了電烙鐵、烙鐵架、剝線鉗、尖嘴鉗、螺絲刀等工具以及實驗所需的電阻、電位器、電感、電容等元件單元盒。這些器材的配備使得實驗內容豐富多樣，滿足學生的實驗需求。

3.4 學生自備器材方面，需要滑動變阻器和毫伏表，這些器材是某些特定實驗所必需的，需要學生自行準備。

五、實驗項目：

（1）電工實驗項目：

（2）模擬電子電路部分

（3）數字部分

高級電工、模電、數電實驗臺配置清單（每臺）
