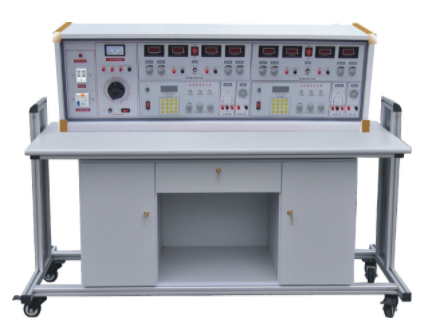

KCGD-858G型創新型模擬電子技術實驗裝置（雙組型）
一、產品特性概述：
實驗臺具備出色的安全保護特性，功能全面且實用。實驗屏配置了通用電路插扳，電路板采用高品質的進口ABS材料注塑而成，具有出色的耐用性。背面配有壓鑄銅片，表面分布著相互聯通的插孔，使得實驗元件模塊可以靈活拼插成各種實驗電路。這些元件模塊設計獨特，透明度高，盒蓋上印有清晰的元件符號，為用戶提供了極佳的直觀性。盒體與盒蓋之間采用科學的壓卡式結構，使得維修和更換元件變得簡單方便。元器件整齊地存放在實驗操作桌下方的柜子內，便于取用，極大地提升了實驗教學的效率。
二、適用范圍：
本產品專為高等院校及中專、技校、職業學校等教育機構設計，特別適用于模擬電子技術課程的實驗教學。它不僅能夠滿足現有實驗室設備的更新?lián)Q代需求，也是新建、擴建實驗室的理想選擇。配備此設備，是學校提升實驗教學水平、展現教學實力的重要標志。
三、技術性能指標：
電源輸入：單相三線，電壓穩定在～220V±5%，頻率為50Hz，確保設備穩定運行。
工作環境：設備適應于-10℃～+40℃的溫度范圍，相對濕度需低于85%（在25℃時），以保證設備的最佳性能。
裝置容量：控制在1.0KVA以下，確保設備在運行過程中不會超負荷。
重量與尺寸：設備重量約為150Kg，便于移動與安置。整體尺寸為2000mm×700mm×1500mm，適應各種實驗室環境。
四、實驗裝置構成與功能：
本實驗臺由實驗屏、實驗創新模塊、實驗桌等幾大部分組成，為用戶提供了一個完整的實驗教學解決方案。
（一）實驗屏
實驗臺構成與性能：
實驗臺設計科學，功能劃分清晰。電源部分具備保險絲和漏電保護開關，為用戶提供雙重安全保障。此外，還配有一臺0.5KVA單相0～250V輸出的可調交流電源，滿足用戶多樣化的實驗需求。
電源輸出部分分為幾個獨立組別，包括低壓交流電壓輸出、低壓直流穩壓電源輸出以及雙路穩流穩壓電源輸出，每路電源均配有電流表或電壓表進行精確指示，方便用戶實時監測電源狀態。
附加功能：
實驗屏還配備了功率輸出函數發生器，采用先進的直接數字頻率合成技術，可產生高精度的正弦波、方波和三角波，為用戶提供豐富的波形選擇。輸出頻率、波形和衰減值均可在大屏幕LCD上直觀顯示，方便用戶進行設置和調節。
此外，實驗屏還具備單次脈沖輸出功能、外測交直流二用電流表與電壓表等功能，為用戶提供全面的實驗支持。
電路插扳與透明創新實驗元件模塊設計獨特，使得用戶可以輕松搭建各種實驗電路。盒體與盒蓋之間的壓卡式結構使得維修和更換元件變得簡單方便，提高了實驗教學的效率。
實驗桌設計：
實驗桌采用鐵質雙層亞光密紋噴塑工藝，堅固耐用且美觀大方。桌面采用防火、防水、耐磨的高密度板材，易于清潔和維護。整體設計既注重實用性又考慮美觀性，為用戶提供了一個舒適、安全的實驗教學環境。
五、設備配置清單
NO | 配置名稱 | 型號規格 | 單位 | 數量 | 備注 |
1 | 實驗屏 | 臺 | 1 | ||
2 | 學生桌 | 個 | 1 | 含模電透明創新實驗?zāi)K（詳見清單） | |
3 | 學生桌面板 | 塊 | 1 | ||
5 | 絕緣皮 | 張 | 1 | ||
6 | 凳子 | 張 | 2 | ||
7 | 工具 | 套 | 13 | ||
（1） | 螺絲刀 | 小十字 | 把 | 13 | |
（2） | 螺絲刀 | 大十字 | 把 | 13 | |
（3） | 螺絲刀 | 小一字 | 把 | 13 | |
（4） | 螺絲刀 | 大一字 | 把 | 13 | |
（5） | 剝線鉗 | 把 | 13 | ||
（6） | 尖觜鉗 | 把 | 13 | ||
（7） | 萬用表 | MF-47 | 只 | 13 | |
（8） | 數字萬用表 | DT890B+ | 只 | 13 |
模電透明創新實驗?zāi)K配置清單（每臺配二組）（待確定）
透明創新模塊名稱 | 型 號/規 格 | 數 量 | 備 注 |
電 阻 | 4Ω | 1 | 2W |
電 阻 | 5.1Ω | 2 | 2W |
電 阻 | 8Ω | 1 | 2W |
電 阻 | 10Ω | 1 | 2W |
電 阻 | 16Ω | 1 | 2W |
電 阻 | 20Ω | 1 | 1W |
電 阻 | 30Ω | 1 | 1W |
電 阻 | 51Ω | 2 | 1W |
電 阻 | 75Ω | 1 | 1W |
電 阻 | 100Ω | 2 | 1/8W |
電 阻 | 120Ω | 1 | 1/8W |
電 阻 | 150Ω | 1 | 1/8W |
電 阻 | 200Ω | 1 | 1/8W |
電 阻 | 240Ω | 1 | 1/8W |
電 阻 | 300Ω | 2 | 1/8W |
電 阻 | 330Ω | 1 | 1/8W |
電 阻 | 470Ω | 1 | 1/8W |
電 阻 | 510Ω | 2 | 1/8W |
電 阻 | 620Ω | 1 | 1/8W |
電 阻 | 650Ω | 1 | 1/8W |
電 阻 | 1K | 2 | 1/8W |
電 阻 | 1.5K | 1 | 1/8W |
電 阻 | 2K | 2 | 1/8W |
電 阻 | 2.4K | 2 | 1/8W |
電 阻 | 2.7K | 1 | 1/8W |
電 阻 | 3K | 2 | 1/8W |
電 阻 | 3.3K | 1 | 1/8W |
電 阻 | 3.9K | 1 | 1/8W |
電 阻 | 4.3K | 1 | 1/8W |
電 阻 | 4.7K | 2 | 1/8W |
電 阻 | 5.1K | 3 | 1/8W |
電 阻 | 6.8K | 2 | 1/8W |
電 阻 | 7.5K | 1 | 1/8W |
電 阻 | 9.1K | 1 | 1/8W |
電 阻 | 10K | 5 | 1/8W |
電 阻 | 13K | 2 | 1/8W |
電 阻 | 15K | 1 | 1/8W |
電 阻 | 20K | 2 | 1/8W |
電 阻 | 30K | 1 | 1/8W |
電 阻 | 36K | 1 | /8W |
電 阻 | 39K | 1 | 1/8W |
電 阻 | 47K | 1 | 1/8W |
電 阻 | 51K | 1 | 1/8W |
電 阻 | 68K | 1 | 1/8W |
電 阻 | 100K | 2 | 1/8W |
電 阻 | 150K | 1 | 1/8W |
電 阻 | 200K | 2 | 1/8W |
電 阻 | 300K | 1 | 1/8W |
電 阻 | 470K | 1 | 1/8W |
電 阻 | 510K | 1 | 1/8W |
電 阻 | 1M | 1 | 1/8W |
電 位 器 | 470Ω | 1 | 1/2W |
電 位 器 | 1K | 2 | 1/2W |
電 位 器 | 4.7K | 1 | 1/2W |
電 位 器 | 10K | 1 | 1/2W |
電 位 器 | 47K | 1 | 1/2W |
電 位 器 | 100K | 1 | 1/2W |
電 位 器 | 470K | 2 | 1/2W |
電 位 器 | 1M | 1 | 1/2W |
電 解 電 容 | 0.1UF | 1 | 16V |
電 解 電 容 | 4.7UF | 1 | 16V |
電 解 電 容 | 10UF | 3 | 16V |
電 解 電 容 | 33UF | 1 | 16V |
電 解 電 容 | 47UF | 2 | 25V |
電 解 電 容 | 100UF | 3 | 35V |
電 解 電 容 | 220UF | 1 | 35V |
電 解 電 容 | 470UF | 1 | 35V |
瓷 片 電 容 | 300P | 1 | 63V |
瓷 片 電 容 | 1000P | 2 | 63V |
瓷 片 電 容 | 4700P | 1 | 63V |
瓷 片 電 容 | 0.01UF | 3 | 63V |
瓷 片 電 容 | 0.1UF | 2 | 63V |
瓷 片 電 容 | 0.47UF | 1 | 63V |
瓷 片 電 容 | 1UF | 1 | 250V |
瓷 片 電 容 | 2UF | 1 | 250V |
音頻輸入變壓器 | 1 | ||
音頻輸出變壓器 | 1 | ||
變 壓 器 | 220/6V.6V.24V | 1 | 8W |
電 感 | 8Ω | 1 | |
電 感 | 390UH | 1 | |
二 極 管 | 4007 | 4 | |
二 極 管 | 2AP9 | 1 | |
發 光 二 極 管 | 2 | ||
穩 壓 二 極 管 | 2CW54 | 2 | |
穩 壓 二 極 管 | 2CW76 | 1 | |
光 敏 二 極 管 | 1 | ||
晶 振 | 10M | 1 | |
場 效 應 管 | 3DJ6 | 1 | |
單 結 管 | BT33 | 1 | |
晶 閘 管 | KP1 | 1 | |
三 極 管 | 3DG6 | 2 | |
三 極 管 | 3DG12 | 2 | |
三 極 管 | 3AX31 | 1 | |
三 極 管 | 3DA1 | 1 | |
三 端 穩 壓 | 7805 | 1 | |
指示燈(信號燈) | 1 | 12V | |
開 關 | 2 | ||
喇 叭 | 8Ω/0.2W | 1 | |
繼 電 器 | 6V | 1 | |
直流電表 | ±100UA | 1 | |
直流表 | 1000UA | 1 | |
直流電 表 | 10MA | 1 | |
集 成 座 | 14腳 | 4 | |
集 成 座 | 16腳 | 2 | |
集 成 座 | 20腳 | 1 | |
集 成 座 | 28腳 | 1 | |
集 成 運 放 | UA741 | 2 | |
定 時 器 | NE555 | 1 | |
功率放大器 | LA4101 | 1 | |
數模轉換器 | DAC0832 | 1 | |
模數轉換器 | ADC0809 | 1 | |
TTL與非門 | 74LS00 | 1 | |
TTL集電極開路與非門 | 74LS03 | 1 | |
TTL非 門 | 74LS04 | 1 | |
TTL與 門 | 74LS08 | 1 | |
TTL三輸入與門 | 74LS11 | 2 | |
TTL四輸入與非門 | 74LS20 | 1 | |
TTL或 門 | 74LS32 | 1 | |
TTL觸發器 | 74LS74 | 2 | |
TTL異或門 | 74LS86 | 1 | |
JK觸發器 | 74LS112 | 1 | |
緩 沖 器 | 74LS125 | 1 | |
譯 碼 器 | 74LS138 | 2 | |
數據選擇器 | 74LS153 | 1 | |
計 數 器 | 74LS160 | 2 | |
計 數 器 | 74LS161 | 1 | |
D觸發器 | 74LS175 | 1 | |
加減計數器 | 74LS192 | 2 | |
移位寄存器 | 74LS194 | 1 | |
計 數 器 | 74LS196 | 3 | |
CMOS與非門 | CD4011 | 1 |
六、創新實驗項目
(1)模擬部分
1．二極管的正、反相特性 2．晶體三極管的輸入、輸出特性 3．晶體管共射極單管放大器 4．兩級阻容耦合放大電路 5．負反饋對放大器性能的影響 6．場效應管放大器 7．差動放大電路 8．運算放大器指標測試 9．集成運算放大器的基本應用 (多種模擬運算電路) 10．集成運算放大器非線性應用 （多種波形發生器） | 11．變壓器耦合推挽功率放大器 12．0TL功率放大器 13．集成功率放大器 14．單相橋式整流電路 15．串聯型晶體管直流穩壓電源 (設計性實驗) 16．集成直流穩壓電源 17．單結晶體管特性 18．單結晶體管觸發電路 19．晶閘管簡單測試 20．晶閘管可控整流電路 |
利用上述20項實驗元器件還可完成下面實驗項目
1．電壓負反饋偏置電路 2．分壓式電流負反饋偏置電路 3．用二極管穩定工作點 4．共基極放大電路 5．共集電極放大電路 6．共源極基本放大電路 7．場效應管共漏極電路 8．場效應管共柵極電路 9．單管阻容放大電路 10．變壓器耦合放大電路 11．甲類功率放大電路 12．串聯電流負反饋電路 13．串聯電壓負反饋電路 14．并聯電壓負反饋電路 15．并聯電流負反饋電路 16．共基共射極放大電路 17．自舉射極輸出電路 18．NPN一PNP直接耦合放大電路 19．用負反饋消除自激振蕩 20．晶體管開關作用 21．變壓器反饋式振蕩電路 22．電容三點式振蕩電路 23．電感三點式振蕩電路 24．差動放大電路的基本形式 25．長尾式差動放大電路 26．雙電源長尾式差動放大電路 27．運放用作交流比例放大 28．反相輸入保護措施 29．同相輸入保護措施 30．電源極性錯接的保護 31．RC高通電路 32．利用三極管來保護器件 33．差動輸入運算電路 34．快速積分電路 35．模擬一階微分方程電路 | 36．模擬二階微分方程電路 37．基本對數運算電路 38．實用微分電路 39．反對數放大基本電路 40．簡單的過零比較電路 41．利用二級管作為上限檢測幅度選擇電路 42．下限幅度選擇電路 43．RC無源網絡的低通濾波電路 44．同相輸入一階低通濾波電路 45．反相輸入一階低通濾波電路 46．簡單的二階RC濾波電路 47．典型二階RC有源低通濾波電路 48．典型二階高通有源濾波電路 49．基本帶通濾波電路 50．典型帶通濾波電路 51．矩型波振蕩電路 52．寬度可調的矩形波發生器 53．幅頻可調的鋸齒波發生器 54．單相半波整流電路 55．單相全波整流電路 56．電容濾波電路 57．電容濾波帶電阻負載 58．RC濾波電路 59．基本LC濾波電路 60．二倍壓整流電路 61．三倍壓整流電路 62．基本穩壓電路 63．基本調整管穩壓電路6 64．具有放大環節的穩壓電路 65．單相半波可控硅整流 66．電子調壓電路 67．電子催眠器一一趣味性實驗一 68．電子門鈴電路一一趣味性實驗二 69．電子報警電路一一趣味性實驗三 |
(2)數字部分
1．TTL集成邏輯門的參數測試 | 16．MSI數據選擇器及邏輯設計 17．微分型單穩態電路 18．環形多諧振蕩器 19．利用門電路構成編碼器分配器、選擇器 20．組合電路的設計之一一一編碼轉換 21．組合電路的設計之二一一顯示電路 22．同步時序電路的設計 23．計算機時序電路的設計 24．集成定時器測試及應用 25．CM0S集成A/D、D/A轉換電路實驗 26．二極管非門、或非門電路 27．三極管非門、與非門、或非門電路 28．異步十進制減法計數器 29．異步十進制加法計數器 30．綜合能力培訓實驗一一電子秒表 |
