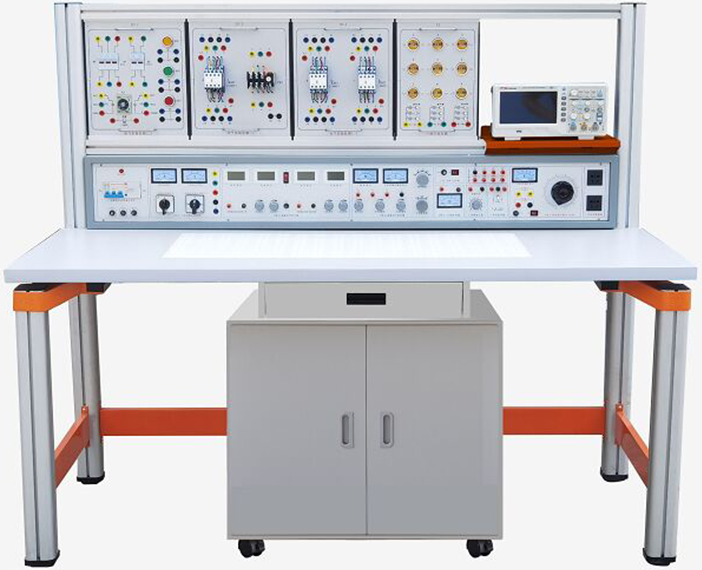

通用電工電子技術及電力拖動實驗臺

通用電工電子技術及電力拖動實驗臺

【產品概述】

一款通用電工電子技術及電拖實驗臺整合了全面而嚴密的安全防護措施，兼具多樣化的功能特性，尤其強調實驗臺中央配備的通用九孔萬能插件板設計。此插件板主體采用ABS注塑工藝制造，表面均勻分布著相互連通的九孔插孔組，內部嵌入126組銅質一體成型九孔嵌件。實驗中的弱電模塊均被封裝在獨立透明元件盒中，這些元件盒可以像積木般在九孔萬能插件板上自由搭建組合電路，元件清晰可見，盒蓋上的電路圖具有防刮耐磨特性，圖文標識清晰美觀。此外，元件盒采用科學的壓卡式結構設計，極大地方便了維修拆裝。實驗所需元器件有序存放在實驗桌下部的儲存柜內，極大地優化了管理效率和規范化程度，同時也大幅減輕了教師準備實驗的工作壓力。

【裝置結構詳解】

該實驗裝置由電源控制箱、實驗桌（含九孔萬能插件板）、電氣控制實驗掛箱、掛箱支架、移動矮柜、示波器架、透明創新實驗?zāi)K以及學生凳等部件構成，整體結構設計既可組合又可拆卸，體現出高度的靈活性和實用性。

1. 電源控制箱結構：包含多功能開關、保險座、電源指示、電壓表、電流表、轉換開關、接線座、電源輸出等多種控制與監測元件，確保提供安全、穩定、可調的交直流電源輸出。

2. 實驗桌結構：實驗桌規格為1600×700×1500mm，主體采用高性能氧化鋁型材及一體化鋁壓鑄框架，經過精細加工、表面處理，確保穩固耐用。桌面上配備九孔萬能插件板，并設有儲存柜和高質量移動腳輪，整體風格現代、大氣。

3. 透明元件模塊：元件盒采用透明設計，方便直觀查看內部元件，盒蓋印制的電路圖經久耐用，壓卡式結構便于拆裝維修。

4. 電氣控制實驗掛箱：掛箱采用鋁質面板，內部電氣元件接口接入安全插座，確保實驗安全便捷。

5. 三相交流電機：配備兩臺380V/180W鋁殼電機，滿足不同電力拖動實驗需求。

6. 學生凳：凳體結構穩固，采用高品質材料，設計人性化，保證使用者舒適度。

【主要技術指標與實驗項目】

1. 電源輸入與輸出：支持三相四線輸入，輸出電源種類豐富，包括A、B、C、D、E、F單元的不同電壓等級，具有恒流穩壓、過載保護等功能。

2. 單次脈沖源與功率輸出函數發生器/頻率計：能夠提供精準的正弦波、方波和三角波輸出，頻率范圍寬廣，可用于多種電子實驗。

3. 音頻功率放大器：具有足夠的功率輸出和音量調控功能。

4. 安全指標：絕緣電阻高于5MΩ，漏電動作電流不超過30mA。

5. 實驗項目：涵蓋了電工實驗、電子實驗及電力拖動實驗三大領域的眾多項目，如測量儀表使用、元件識別檢測、電路特性分析、放大器設計、邏輯電路研究、穩壓電路構建、電機控制技術等等，旨在全方位鍛煉學生在電工電子技術領域的實踐能力。
