通用電工、電子技術實驗室設備

通用電工、電子技術實驗室設備

一、產品特點概覽

這款通用電工、電子技術實驗臺具備全面的安全保護機制以及豐富多元的功能組件，實驗臺中央配置了一塊通用九孔萬能插件板，由ABS材料注塑成型，其表面均勻分布著相互連通的九孔插孔群，內部則嵌入了126組一體化銅質九孔嵌件。實驗中所使用的弱電模塊均采用獨立封裝的透明元件盒進行模塊化管理，所有元件盒都能與九孔萬能插件板靈活拼接，如同搭建積木般自由組合電路。元件盒透明設計使得內部元件清晰可見，盒蓋上的電路圖采用防刮耐磨材質印刷，圖案精美且清晰易讀。此外，元件盒盒體與盒蓋采用科學的壓卡式結構設計，便于維修拆裝，顯著提升了實驗室的管理效率和規范化程度，并極大地減輕了教師在實驗準備階段的工作負擔。

二、通用電工、電子技術實驗設備技術參數

1. 工作電源：三相五線 AC 380V±10%，50Hz

2. 溫度適應范圍：-10～40℃；環境濕度要求：≤90%（25℃）

3. 設備外形尺寸：長×寬×高=1600×700×1500㎜

4. 整機功耗：≤1.0KW

5. 安全保護設施：具備接地保護和漏電保護功能，安全性能滿足國家相關標準，配備高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、通用電工、電子技術實驗裝置主要組成部分

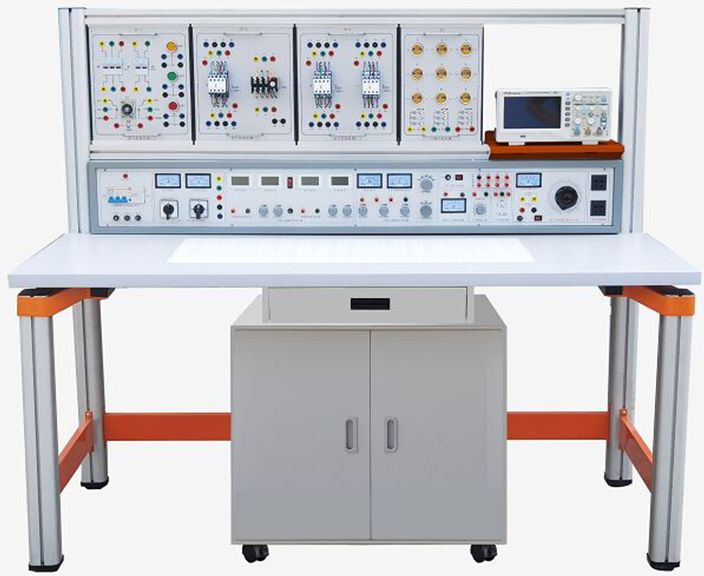

裝置主要包括主機箱、實驗桌（含九孔萬能插件板）、電氣控制實驗掛箱、掛箱支架、移動矮柜、示波器架、透明創新實驗?zāi)K以及學生凳等。實驗裝置的支架與實驗桌可以實現組合與拆裝，支架與桌腳一體化設計，采用鋁合金材質。電氣控制實驗掛箱及各類實驗?zāi)K可以根據實驗需要靈活組合。

1. 主機箱：采用鐵質雙層亞光密紋噴塑結構并搭配鋁質面板，左側集成安全控制、交直流電源、信號源、測量電表等功能區域；右側設置多組外部?jī)x器交流工作電源插座。

• 采用DDS技術生成高精度正弦波、方波和三角波，大屏幕LCD顯示輸出頻率、波形及衰減值。

• 正弦波輸出幅度≥10V，輸出阻抗50Ω，失真度＜1%（0.1HZ--1KHz）。

• 頻率范圍覆蓋0.1HZ~3MHz，可通過鍵盤直接輸入數字設定頻率。

• 輸出幅度可通過電位器調節，正弦波輸出具有20db、40db兩種衰減模式。

• 方波占空比可調，調節范圍為1%-99%，方波和三角波采用TTL電平輸出，頻率計最高測量范圍達100MHz，具備自動換檔功能。

• 輸入電源：三相五線AC 380V±10%，50Hz

• 輸出電源及信號單元包含多種規格： A單元：三相四線 B單元：提供交流3、6、9、12、15、18、24V等多種電壓 C單元：雙路恒流穩壓電源，帶有過載及短路保護功能，兩路輸出電壓可調范圍為0～30V，通過多圈電位器連續調節，具有預設限流保護功能，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。 D單元：直流穩壓5V，電流0.5A E單元：交直流電壓0～240V連續可調，電流2A F單元：提供2組220V電壓輸出插座，供外接儀器使用。

• 單次脈沖源能夠每次輸出一對正負脈沖

• 功率輸出函數發生器/頻率計：

• 音頻功率放大器：輸入音頻電壓≥10mv，輸出功率≥1W，音量可調，并內置喇叭，可用于放大器電路擴音或信號尋跡。

• 絕緣電阻值：＞5MΩ

• 漏電保護功能：漏電動作電流≤30mA

2. 實驗桌結構詳述： 實驗桌尺寸為1600×700×1500㎜，主體結構全部采用高性能表面氧化處理的鋁型材及一次成型鋁壓鑄框架連接構件，連接處采用壓鑄工藝而非焊接，確保安裝便捷高效，用戶可自主DIY組裝。桌體立柱為70×70mm工業鋁型材，表面經過氧化處理，四面開槽，槽寬約為8mm，并配備塑料堵頭。桌面采用25mm厚E1級三聚氰胺飾面板，下方設有支撐框架，承重能力≥300kg。實驗桌還配備儲存柜，用于存放元件及工具，柜體底部安裝有4只高強度萬向可制動PU腳輪，便于移動。實驗裝置整體設計簡潔而不失高端，符合現代產品審美潮流和未來發展趨勢。

實驗桌中央配置通用九孔萬能插件板，尺寸為35×90cm，主體由ABS注塑制成，表面排列著互相聯通的九孔插孔組，內部鑲嵌126組銅質九孔一體成型嵌件，總計提供1134個插孔。實驗中的弱電模塊均需采用獨立封裝的透明元件盒作為獨立模塊，這些元件盒能與九孔萬能插件板無縫對接，實現類似搭積木般的自由組合電路構建。元件盒盒體透明，內部元件可視性強，盒蓋上印刷的電路圖耐磨耐刮擦，符號清晰美觀。元件盒盒體與盒蓋采用科學的壓卡式結構設計，方便維修拆裝。

實驗桌背部設有兩根向上延伸的桌腳，連接特別定制的鋁型材橫梁，共同構成電氣實驗掛箱支架。支架與電氣控制實驗掛箱完美匹配，上下移動方便，左右位置調整自如。

3. 透明元件創新模塊同樣采用盒體透明設計，內裝元件直觀，盒蓋上的電路圖防刮耐磨，符號清晰悅目，盒體與盒蓋采用先進的壓卡式結構，易于維修拆裝。

4. 電氣實驗掛箱系列：

• 掛箱面板采用鋁質材料，后蓋由拉模成型鋁型材和注塑成型塑料件結合制造，實驗所需的電氣元件接線點均已引至安全插座，確保實驗接線安全、快捷。

• 提供不同功能的電氣實驗掛箱，例如交流接觸器掛箱、熱繼電器掛箱、時間繼電器掛箱、按鈕及指示燈座負載掛箱等。

5. 三相交流電機：380V/180W，鋁質外殼。

6. 學生凳設計：

• 凳腿采用30×30×1.2mm的方管；

• 拉管也采用30×30×1.2mm的方管；

• 凳面為240×340×25mm刨花板貼木紋紙，凳高40cm，凳面與金屬凳架之間使用大扁頭防刮螺桿和防退螺帽穿過固定；

• 所有金屬部件均經過酸洗、磷化、表面除銹處理，再經高壓靜電噴塑和高溫烘烤處理，確保附著力強，抗氧化，不脫漆，表面光滑美觀，金屬桌體顏色為灰色。

7. 配套教學資源（購買數量少于12臺時不包含此配置）：

（1）在線教育課程開放平臺（具備軟件著作權，每套配置一個登錄賬號）：

• 平臺整合傳統教學系統，實現數據互通和集中管理，涵蓋在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺以及線上虛擬仿真教學管理平臺等多個板塊，實現一站式數據集中統計。

• 平臺提供豐富的課程資源，包括多個模擬電子技術、數字電子技術、電子產品設計制作以及嵌入式技術應用等領域的微課視頻、虛擬仿真內容等。

（2）仿真教學軟件：

• 包括無紙化考核平臺（基于云平臺的無紙化理論試題庫考試系統，要求具有軟件著作權，網絡版）；

• 網絡版電工作業培訓教學軟件（安全用電）；

• 電子儀表儀器仿真教學軟件（網絡版，具有軟件著作權）。

以上三個軟件分別涵蓋了職業技能實訓、電工安全操作、電子測量?jī)x器仿真等多個方面的教學內容，具備交互性、情境性、智能化等特點，旨在提升職業教育與技能培訓的信息化、現代化水平，提供豐富的教學資源支持。
