通用電工電子電拖（帶直流電機）實驗臺
產品概述
一款通用電工電子電拖實驗臺裝備設計獨特，具備嚴格的安全防護措施和全面的功能模塊，適用于廣泛的電工電子教學實踐。該實驗臺的核心特色在于其配置的通用九孔萬能插件板，采用ABS材質注塑制作，表面設有相互連通的九孔插孔布局，并內置126組銅質一體成型九孔嵌件，增強了實驗布線的靈活性和便利性。實驗所需的弱電模塊均封裝于透明元件盒中，這些元件盒不僅便于堆疊拼接，如同積木般自由組合電路，且盒體透明度高，元件清晰可見，盒蓋上的電路圖耐磨耐刮擦，確保長期使用不失真。
此外，實驗臺還配備了高效的管理儲存系統，將元器件收納于實驗桌下方的儲物柜內，顯著提升了實驗室管理的規范性和效率，減少了教師的實驗準備工作負擔。
技術指標概要
供電要求：三相五線供電，AC 380V±10%，頻率50Hz。
運行環境：工作溫度范圍 -10～40℃，相對濕度 ≤90%（25℃條件下）。
尺寸規格：實驗桌尺寸為1600×700×1500毫米。
整機能耗：最大功耗≤1.0千瓦。
安全措施：包括接地保護、漏電保護等功能，符合國家相關安全標準，配備高絕緣安全型插座與絕緣護套實驗導線。
裝置主要結構與組成

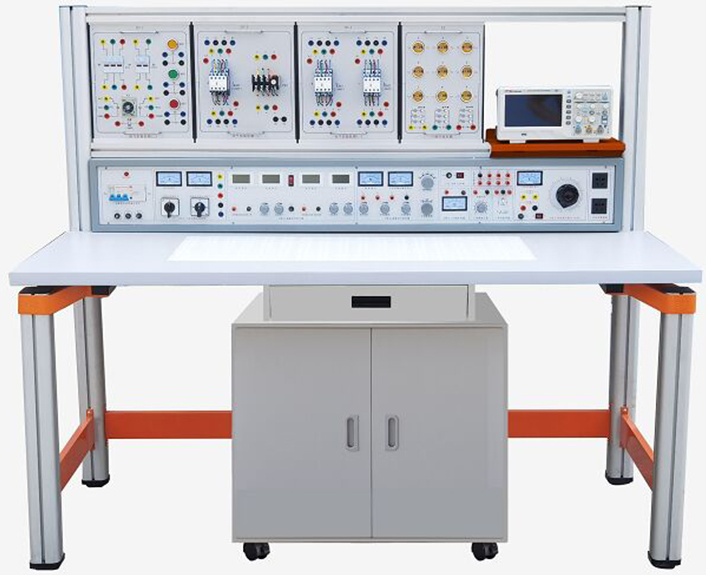

裝置由主機箱、實驗桌（附帶九孔萬能插件板）、電氣控制實驗掛箱及其支架、移動矮柜、示波器架、透明創新實驗?zāi)K以及學生凳等部分構成，所有部件間可靈活組裝與拆卸。
主機箱：主體為鐵質雙層亞光密紋噴塑結構，面板為鋁質材料。左側集成安全控制系統、多種電源供應、信號源和測量電表，右側提供多組外接儀器交流電源插座。
A單元：三相四線輸出。
B單元：提供多檔交流電壓輸出。
C單元：雙路恒流穩壓電源，0～30V可調，有過載和短路保護，輸出電流可達2A。
D單元：提供穩定的5V直流電源，電流0.5A。
E單元：交直流電壓0～240V連續可調，電流容量2A。
F單元：2組220V電壓輸出插座。
單次脈沖源：可按需輸出一對正負脈沖。
高精度功率輸出函數發生器/頻率計，具備DDS技術，能夠產生精確的正弦波、方波和三角波，并帶有測量功能。
輸入電源：三相五線AC 3800V±10%，50Hz。
輸出電源及信號：
實驗桌結構：實驗桌采用高性能氧化鋁型材及一體化鋁壓鑄框架結構，堅固耐用，易于組裝。桌面采用E1級三聚氰胺飾面板，承載能力強。桌中央的九孔萬能插件板為35×90cm尺寸，且設有通用電氣實驗掛箱支架，方便靈活掛接各類實驗掛箱。
透明元件創新模塊：元件盒采用透明設計，盒蓋印有耐磨電路圖，元件清晰可見，采用便捷的壓卡式結構，便于拆裝維護。
電氣實驗掛箱：各掛箱由鋁質面板制成，內部集成多種電氣元件，通過安全插座與實驗系統相連，確保操作安全快捷。
三相交流電機：一臺380V/180W的鋁殼電機。
實驗項目覆蓋范圍廣泛
實驗項目涵蓋電工基礎實驗、電子實驗以及電力拖動實驗三大領域，具體包括但不限于：
電工實驗：從基本的電路測量、元件識別到復雜電路定律驗證、交流電路特性分析等共計數十項實驗內容。
電子實驗：涉及二極管、三極管、場效應管等半導體元件特性測試，各種放大電路、負反饋、振蕩電路、集成運算放大器應用、邏輯門電路、觸發器及定時器等多個方面的實驗。
電力拖動實驗：圍繞三相異步電動機和直流電機的操作、啟動、調速、制動控制等內容開展一系列實驗練習。
六、電工電子電拖（帶直流電機）實驗臺配置清單（每臺）
（一）實驗元件 | |||
元件盒名稱 | 型號 | 數量 | 備注 |
電阻創新透明元件盒 | 0.5Ω | 1 | 1/2W |
電阻創新透明元件盒 | 1Ω | 1 | 1/2W |
電阻創新透明元件盒 | 5.1Ω | 2 | 1/2W |
電阻創新透明元件盒 | 51Ω | 1 | 1/2W |
電阻創新透明元件盒 | 100Ω | 3 | 1/4W |
電阻創新透明元件盒 | 150Ω | 1 | 1/4W |
電阻創新透明元件盒 | 200Ω | 1 | 1/4W |
電阻創新透明元件盒 | 300Ω | 2 | 1/4W |
電阻創新透明元件盒 | 330Ω | 2 | 1/4W |
電阻創新透明元件盒 | 430Ω | 1 | 1/4W |
電阻創新透明元件盒 | 470Ω | 1 | 1/4W |
電阻創新透明元件盒 | 510Ω | 2 | 1/4W |
電阻創新透明元件盒 | 680Ω | 2 | 1/4W |
電阻創新透明元件盒 | 820Ω | 2 | 1/4W |
電阻創新透明元件盒 | 1K | 3 | 1/4W |
電阻創新透明元件盒 | 1.5K | 1 | 1/4W |
電阻創新透明元件盒 | 2K | 2 | 1/4W |
電阻創新透明元件盒 | 2.4K | 2 | 1/4W |
電阻創新透明元件盒 | 2.7K | 1 | 1/4W |
電阻創新透明元件盒 | 3.3K | 3 | 1/4W |
電阻創新透明元件盒 | 3.9K | 1 | 1/4W |
電阻創新透明元件盒 | 4.7K | 1 | 1/4W |
電阻創新透明元件盒 | 5.1K | 1 | 1/4W |
電阻創新透明元件盒 | 6.8K | 2 | 1/4W |
電阻創新透明元件盒 | 10K | 4 | 1/4W |
電阻創新透明元件盒 | 13K | 1 | 1/4W |
電阻創新透明元件盒 | 20K | 2 | 1/4W |
電阻創新透明元件盒 | 39K | 2 | 1/4W |
電阻創新透明元件盒 | 51K | 1 | 1/4W |
電阻創新透明元件盒 | 100K | 2 | 1/4W |
電阻創新透明元件盒 | 200K | 1 | 1/4W |
電阻創新透明元件盒 | 1M | 1 | 1/4W |
電阻創新透明元件盒 | 10M | 1 | 1/4W |
電位器創新透明元件盒 | 470Ω | 1 | 1/2W |
電位器創新透明元件盒 | 1K | 2 | 1/2W |
電位器創新透明元件盒 | 4.7K | 1 | 1/2W |
電位器創新透明元件盒 | 10K | 1 | 1/2W |
電位器創新透明元件盒 | 22K | 1 | 1/2W |
電位器創新透明元件盒 | 100K | 1 | 1/2W |
電位器創新透明元件盒 | 470K | 2 | 1/2W |
電解電容透明元件盒 | 1uF | 1 | 16V |
電解電容透明元件盒 | 10uF | 3 | 16V |
電解電容透明元件盒 | 47uF | 3 | 16V |
電解電容透明元件盒 | 220uF | 1 | 35V |
電解電容透明元件盒 | 470uF | 1 | 35V |
瓷片電容透明元件盒 | 300P | 1 | 63V |
瓷片電容透明元件盒 | 1000P | 2 | 63V |
瓷片電容透明元件盒 | 0.01uF | 3 | 63V |
瓷片電容透明元件盒 | 0.1uF | 1 | 63V |
瓷片電容透明元件盒 | 0.47uF | 1 | 63V |
瓷片電容透明元件盒 | 2uF | 1 | 250V |
音頻輸入變壓器透明元件盒 | 1 | ||
音頻輸出變壓器透明元件盒 | 1 | ||
變壓器元件盒 | 220/6V.6V.24V | 1 | 8W |
電感透明元件盒 | 8Ω | 1 | |
電感透明元件盒 | 390uH | 1 | |
電感(鎮流器)元件盒 | 8W | 1 | |
二極管透明元件盒 | 4007 | 4 | |
二極管透明元件盒 | 2AP9 | 1 | |
發光二極管透明元件盒 | 2 | ||
穩壓二極管透明元件盒 | 2CW54 | 1 | |
穩壓二極管透明元件盒 | 2CW76 | 1 | |
晶振透明元件盒 | 10M | 1 | |
場效應管透明元件盒 | 3DJ6 | 1 | |
單結管透明元件盒 | BT33 | 1 | |
晶閘管透明元件盒 | KP1 | 2 | |
三極管透明元件盒 | 3DG6 | 2 | |
三極管透明元件盒 | 3DG12 | 1 | |
三極管透明元件盒 | 3AX31 | 2 | |
三極管透明元件盒 | 3DA1 | 1 | |
三端穩壓透明元件盒 | 7805 | 1 | |
指示燈(信號燈)透明元件盒 | 6V0.1A | 1 | |
開關透明元件盒 | 4 | ||
喇叭透明元件盒 | 8Ω/0.2W | 1 | |
繼電器透明元件盒 | 6V | 1 | |
音樂集成透明元件盒 | 4V | 1 | |
電平開關和邏輯電平元件盒 | 1 | ||
條形磁鐵 | 1 | ||
原副線圈元件盒 | 1 | ||
電流測量插座元件盒 | 3 | ||
直流電表元件盒 | 5mA | 1 | |
直流電表元件盒 | 10mA | 1 | |
直流電表元件盒 | 50mA | 1 | |
直流電表元件盒 | 200mA | 1 | |
直流電表元件盒 | 1V | 1 | |
直流電表元件盒 | 15V | 1 | |
直流電表元件盒 | ±100UA | 1 | |
交流電表元件盒 | 500mA | 1 | |
日光燈管 | 8W | 1 | |
日光燈座元件盒 | 2 | ||
起動器元件盒 | 1 | ||
集成座元件盒 | 14腳 | 2 | |
集成座元件盒 | 16腳 | 1 | |
集成運放 | UA741 | 2 | |
定時器 | NE555 | 1 | |
TTL與非門 | 74LS00 | 1 | |
TTL非門 | 74LS04 | 1 | |
TTL與門 | 74LS08 | 1 | |
TTL與非門 | 74LS20 | 1 | |
TTL或門 | 74LS32 | 1 | |
譯碼器 | 74LS42 | 1 | |
TTL觸發器 | 74LS74 | 1 | |
七段譯碼器 | 74LS247 | 1 | |
全加器 | 74LS283 | 1 | |
CMOS或非門 | CD4002 | 1 | |
共陽數碼器元件盒 | 546R | 1 | |
（二）電氣掛箱及電機 | |||
燈座負載掛箱 | 9只燈座及相應控制開關，燈泡用戶自備 | 1 | |
電氣實驗掛箱一 | 交流接觸器2只 | 1 | |
電氣實驗掛箱二 | 交流接觸器1只、熱繼電器1只 | 1 | |
電氣實驗掛箱三 | 時間繼電器1只，按鈕紅、黃、綠各1 | 1 | |
電氣實驗掛箱四 | 行程開關4只，交流接觸器1只，按鈕1只，電阻（510Ω/25W）2只 | ||
電動機 | Y/△接380V | 2 | |
直流電機 | 220V50W | 1 | |
（三）工具及連接線 | |||
尖嘴鉗 | 1 | ||
螺絲刀 | -、+各一 | 2 | |
剝線鉗 | 1 | ||
連接線 | 電工電子香蕉插頭線 | 25 | |
電氣控制安全疊插式 | 25 | ||
電流測量插頭線 | 1 | ||
（四）實驗臺 | |||
主機箱 | 1臺 | ||
實驗桌 | 含電氣實訓屏 | 1張 | |
示波器支架 | 1個 | ||
儲存柜 | 1個 | ||
學生凳 | 2張 | ||
防腐皮 | 1塊 | ||
