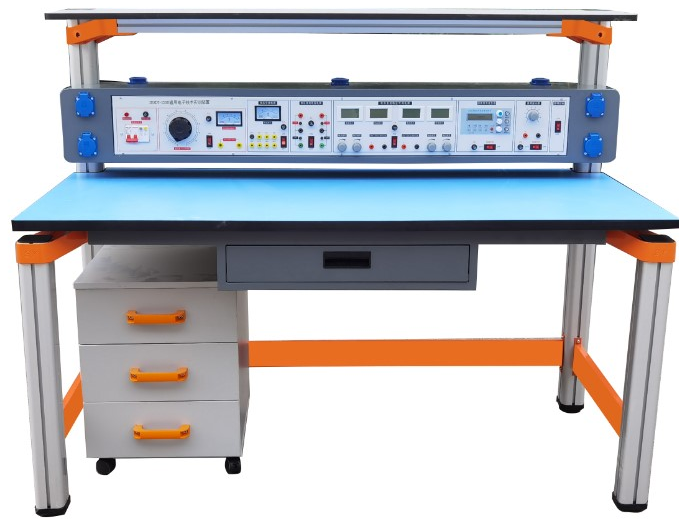

通用電子技術實訓裝置

通用電子技術實訓裝置

電子技術實訓裝置是一款專為電子信息工程、通信工程等電子類專業設計的基礎實訓設備，旨在強化學生的實踐動手能力和對常用電子儀器、集成電路、電子元器件的正確使用能力。這套裝置適用于多種電子電路相關課程的教學實驗實訓，其主要特點、技術指標、結構組成以及豐富的實訓項目如下：

一、產品特點

1. 安全保護措施完善：實訓臺具備接地保護、漏電保護等多重安全保障，嚴格遵循國家相關安全標準。

2. 九孔萬能插件板特色：實訓桌中央配置了一塊通用的九孔萬能插件板，采用ABS注塑工藝制造，表面有九孔一組的互聯插孔布局，內含126組銅質一體成型九孔嵌件，支持靈活組合電路。

3. 透明創新實訓模塊：實訓單元以透明元件盒的形式呈現，所有元件盒均能與九孔插件板無縫對接，盒體透明可見內部元件，盒蓋印有防刮耐磨的電路圖，且采用便捷的壓卡式結構設計，方便拆裝與維修。

4. 存儲管理優化：元器件集中存放在實訓桌下的儲存柜內，提升了物料管理和標準化程度，降低了教師的實訓準備負擔。

二、電子技術實訓設備技術指標

1. 電源供應：

• 工作電源：?jiǎn)蜗嗳€ AC 220V±10%，50Hz

• 環境適應性：工作溫度范圍為-10～40℃，相對濕度≤90%（25℃）

• 外形尺寸：長×寬×高=1600×700×1500㎜

• 整機最大功耗：≤1.0KW

三、電子技術實訓裝置結構

1. 實訓主機箱結構與功能：

• 輸入電源：?jiǎn)蜗嗳€輸入；

• 輸出電源：具有保險絲和漏電保護開關二級保護功能，包含多檔交流/直流電壓和電流輸出，如交流穩壓、直流穩壓電源等。

• 主機箱尺寸：146×20×25cm，鋼質雙層亞光噴塑外殼，內含安全保護、交直流可調電源，以及函數發生器/頻率計等核心設備。

• 電源系統：

• 函數發生器：具有高精度 DDS 波形產生技術，支持正弦波、方波和三角波輸出，頻率范圍寬廣，且可通過鍵盤直接設定頻率，還具備衰減功能和頻率計功能。

• 附加功能：提供單次脈沖輸出、音頻功率放大器、交直流二用電流表/電壓表等實驗所需設備。

2. 儀器架：采用高品質鋁型材和鋼板結構，通過非焊接工藝制成，具有良好的穩定性與耐用性。

3. 實訓桌結構：

• 尺寸規格：1600（長）*700（寬）*1400（高）；

• 結構特點：實訓桌主體由高性能氧化鋁型材和一次性成型鋁壓鑄框架構成，桌面承載力大于200kg，配備儲存柜及通用九孔萬能插件板；

• 九孔萬能插件板：尺寸為35cm×90cm，內部嵌入126組銅質九孔嵌件，適配透明元件盒進行模塊化電路搭建。

四、實訓項目

該實訓裝置支持共計超過240項實訓任務，覆蓋多個層次和領域，具體包括但不限于：

• 晶體二極管和三極管的特性檢測與應用

• 放大電路的設計與調試（小信號、電壓、功率放大器）

• 反饋對放大器性能的影響實驗

• 整流、濾波與穩壓電路實驗

• 單結晶體管、晶閘管及其相關電路實訓

• 場效應管特性和應用實訓

• 集成運放基本參數測試及應用電路（加減法、積分、微分、振蕩器）

• TTL與CMOS門電路邏輯功能驗證

• 計數器、譯碼器、編碼器、觸發器等數字電路實訓

• 組合邏輯電路與時序邏輯電路設計

• 溫度、光控、聲音等多種傳感器應用電路

• 運算放大器的各種應用實例

• 電源電路（線性、開關電源、穩壓器）設計與測試

• 各種濾波器電路設計與性能分析

• 邏輯門電路的“與”、“非”、“或”、“與非”、“或非”等邏輯關系實驗

• 數字電路的觸發器、計數器和時序邏輯電路實訓

• 其他擴展性實訓項目，如防盜報警、音樂門鈴、電子報警器等各種實用電路的設計與制作

五、電子技術實訓室配置清單（每臺）
