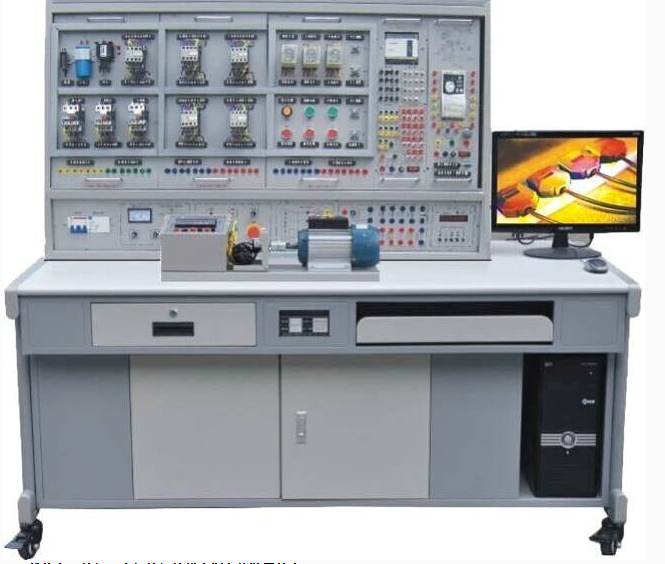

維修電工技師·高級技師技能實訓考核裝置

維修電工技師·高級技師技能實訓考核裝置

一、概述

維修電工技師·高級技師技能實訓考核裝置，嚴格遵循勞動和社會保障部頒布的“工人等級標準”與“職業技能鑒定”要求而精心打造。此裝置全面適配《初級維修電工》、《中級維修電工》以及《高級維修電工》教材所規定的電氣控制線路。借助裝置內置的PLC可編程控制器、變頻調速器及系列實訓模塊，能夠迅速提升學員在實際應用技術與操作技能上的熟練度。此裝置集針對性、實用性、科學性和先進性于一身，不僅滿足中、高級維修電工考核大綱的嚴苛要求，更是勞動職業技能鑒定部門、大中專院校及技校進行中、高級維修電工技能考核的首選設備。

二、裝置特點解析

1.電氣控制線路元器件設計采用掛板安裝板形式，使得操作便捷，更換迅速。同時，此種設計方便功能的擴展或新實訓的開發，確保操作內容既典型又實用。

2.操作臺僅需接入三相四線交流電源，即可輕松啟動使用，簡化了操作步驟，提高了使用效率。

3.專為技能培訓設計的控制線路與特殊小電機，能夠模擬工廠中各類電氣拖動系統，充分滿足維修電工在安裝、調試、故障分析及排除方面的技術要求。

4.裝置配置電壓型和電流性漏電保護器，全方位保障操作者的人身安全，使操作過程更加安心。

5.所有元器件均通過導線連接到接線端子，學員在接線時只需在端子上操作，有效保護元器件，延長使用壽命。

6.走線槽設計，方便進行工藝布線訓練，提升學員的布線技能。

7.裝置配備定時兼報警記錄儀，為學員實訓技能的考核提供了統一、客觀的標準。

8.裝置結合典型的可編程控制器及總線技術，實現對工業生產中模擬對象、實物模型的邏輯、模擬、過程、運動等控制實訓，全面涵蓋學員的認知、設計、安裝、調試、檢修等多元技能實訓需求。

9.基于現場總線的組態監控實訓教學功能，使學員能夠通過PLC對實訓對象進行控制，并進行實時監控，高度模擬工業現場控制環境，增強學員的實踐能力。

10.裝置還具備仿真實訓教學功能，通過FLASH虛擬環境實時展示PLC運行狀態，并支持PLC接線、錯誤檢查、編程訓練、程序編寫測試等多項功能，為學員提供更為豐富、靈活的實訓體驗。

三、技術性能概覽

1.裝置輸入電壓為三相四線（或三相五線）～380V±10%，頻率為50Hz，適應廣泛的工作環境。

2.工作環境要求溫度范圍在-10～＋40℃，相對濕度小于85%（25℃），海拔低于4000m，確保裝置在各類環境下穩定運行。

3.裝置容量小于1.5KVA，設計緊湊，高效節能。

4.整體重量控制在100Kg左右，便于搬運與安裝。

5.裝置外形尺寸為1700×700×1630mm3，結構緊湊，占地面積小。

6.漏電保護動作電流小于等于30mA，動作時間小于等于0.1s，為操作者提供可靠的安全保障。

四、裝置的核心配置與功能詳解

（一）DW02 電源控制箱

主控屏以鐵質雙層亞光密紋噴塑工藝制造，面板采用堅固耐用的鋁質材料。

（二）主控功能板資源概覽

1. 三相四線電源輸入，經漏電保護器安全處理后，通過總開關及起、停按鈕，實現對接觸器的精準控制，并設有緊急停止按鈕，確保操作安全；

2. 控制屏上設有450V交流電壓表，可實時觀測三相電網電壓情況；

3. 配備定時器兼報警記錄儀，不僅可作為時鐘使用，還具備設定時間、定時報警、切斷電源等功能，同時能自動記錄因操作錯誤導致的漏電告警、電源短路次數，為實訓技能考核提供統一標準；

4. 交流電路測量電表，采用八位LED顯示，可同步測量電路中的電流、電壓、功率、電能及工作時間，精度高達1.0級；

5. 交流低壓電源部分，設有變壓器，提供26V和6.3V的交流電壓，滿足多種實訓需求；

6. 配備二極管及電阻，用于能耗制動及降壓啟動等實訓項目；

7. 集成西門子S7200SMART CPUSR40主機，包含數字量I/O及RS-485通訊口，并隨機附帶編程及工控組態軟件；

8. 變頻器件采用西門子MM420-0.4KW型變頻器，提供寬泛的頻率控制范圍及多種工作模式，可與PLC及電氣實操單元板無縫對接；

9. 觸摸屏實訓組件，采用7英寸STN256色顯示屏，幫助學員掌握觸摸屏與PLC間的通信知識，實現多種功能鍵及圖形顯示；

10. 小車運動控制實訓裝置，包含運動小車、伺服電機及驅動器、多種傳感器等，通過PLC編程實現多種控制功能，如傳動控制、定向控制等；

11. 氣動機械手實訓模型，由安裝底板、氣動手指、氣缸、電磁閥等部件組成，模擬物料搬運流程，幫助學員掌握氣動技術及控制方法。

（三）實訓桌

實訓桌采用鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨的高密度板，結構堅固且美觀。桌子配備抽屜和柜子，方便存放實訓物品。

五、實訓項目一覽

1. 三相異步電動機直接啟動與停轉控制電路實訓

2. 三相異步電動機點動與連續運行控制電路實訓

3. 三相異步電動機正反轉控制電路實訓

4. 三相異步電動機多地控制電路實訓

5. 三相異步電動機順序控制電路實訓

6. 三相異步電動機Y-△降壓啟動控制電路實訓

7. 三相異步電動機能耗制動控制電路實訓

8. 單相異步電動機控制電路實訓

9. 雙速異步電動機控制電路實訓

10. 典型機床電氣控制電路實訓（如C620型車床）

11. 電動葫蘆電氣控制電路實訓

12. 可編程控制器基本指令操作實訓

13. 可編程控制器在LED數碼顯示控制中的應用實訓

14. 基于可編程控制器的自動化生產線控制實訓

六、實訓組件配置

PLC實訓模塊（整套）
