電力電子試驗箱

電力電子試驗箱

電力電子實驗室專注于電力變換技術的研究與應用，致力于通過高質量的電力電子器件實現電能的精確變換與控制，從而推動工業能源、電力系統、交通運輸?shù)阮I(lǐng)域的創新發展。該實驗室積極促進電力學、電子學與控制理論三個學科的交叉融合，深入進行電力電子領域的基礎與應用技術研究，力求實現領域的跨越式突破。

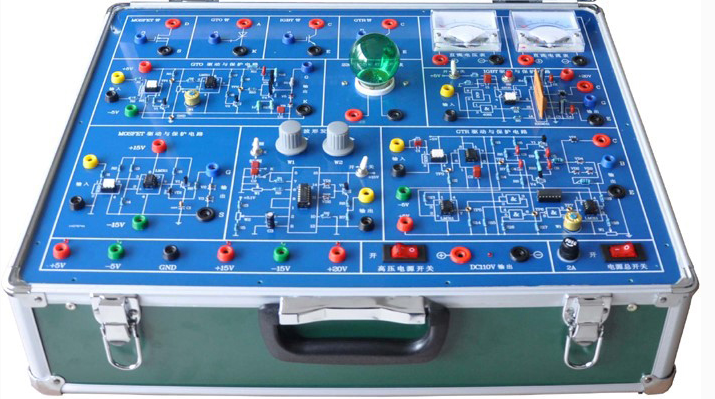

電力電子試驗箱的設計精巧，功能豐富。其中，新器件的驅動與保護電路是實驗箱的重要組成部分，能夠確保實驗過程中器件的穩定運行。此外，SG3525構成的PWM波形發生器電路為實驗提供了穩定的波形信號，直流電壓表和直流電流表則用于實時監測電路中的電壓和電流變化。頻率與占空比調節電位器以及接插件的測試點均設在面板上，便于學生進行快速而準確的接線與測試。

該實驗箱還配備了多種直流電源和燈泡負載，無需額外掛件即可進行獨立實驗，極大地提高了實驗的便捷性和靈活性。

通過這一實驗箱，學生可以完成以下實驗項目：

(1) 探究可關斷晶閘管（GTO）的電氣特性，了解其在電力電子系統中的應用。

(2) 分析功率場效應管（MOSFET）的工作原理和性能特點，為實際應用提供理論依據。

(3) 研究功率晶體管（GTR）的電氣性能及在電路中的表現，為優化電路設計提供參考。

(4) 探索絕緣雙極性晶體管（IGBT）的特性，了解其在高效、可靠電力電子系統中的關鍵作用。

(5) 設計并測試可關斷晶閘管（GTO）的驅動與保護電路，確保其在復雜工作環境下的穩定運行。

(6) 針對功率場效應管（MOSFET）設計驅動與保護電路，提高其工作效率和可靠性。

(7) 構建功率晶體管（GTR）的驅動與保護電路，優化其在高功率應用中的性能。

(8) 研究絕緣雙極性晶體管（IGBT）的驅動與保護電路設計，以滿足其在高性能電力電子系統中的需求。

通過這些實驗項目，學生可以深入了解電力電子器件的特性及其在實際應用中的關鍵技術，為未來的科學研究與工程實踐打下堅實基礎。
