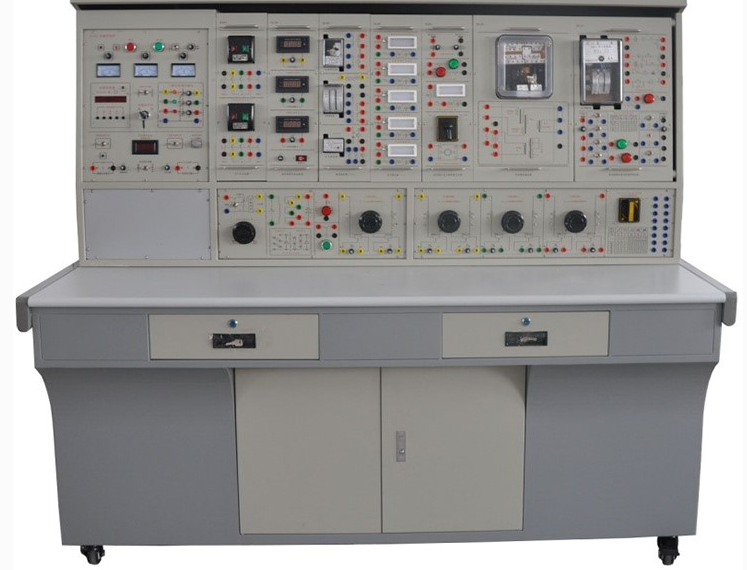

電力自動化及繼電保護實驗裝置
一、引言
電力自動化及繼電保護實驗裝置，是一款融合了高等院校多門專業課程精髓的實驗設備。它緊密結合了生產實際的需求與發展趨勢，旨在為學生提供一個真實、直觀的實驗教學環境，以強化其專業技能訓練。該裝置不僅設備利用率高，實驗教學系統性強，還具備高性價比、占地少等優勢。
二、產品特色
高度集成：這款裝置融合了國內眾多高校電力自動化及繼電保護等相關課程的實驗內容，使得學生能夠在一臺設備上完成多種實驗任務。
適應廣泛：不論是電力自動化還是繼電保護課程，該裝置都能滿足各類院校的實驗教學需求。同時，實驗的深度和廣度可根據實際教學需要進行靈活調整，使得實驗教學更具針對性和實效性。
配套完善：裝置配備了儀器儀表、專用電源、繼電器等實驗所需部件，以及實驗連接專用導線，確保實驗過程的順利進行。
直觀操作：實驗掛件采用分隔結構，面板示意清晰，操作簡便，維護方便，有助于學生更好地理解和掌握實驗內容。
科學設計：裝置占地面積小，節省了實驗用房，降低了基建投資。同時，采用電力系統實際應用的現場設備，使得實驗教學更具真實性和實用性。此外，裝置外形美觀，能夠改善實驗環境，提高學生的學習積極性。
安全可靠：裝置具有完善的安全保護體系，包括供電隔離、內外電壓型漏電保護裝置等，確保操作者在實驗過程中的安全。同時，各電源輸出和測量儀表均具備監視和保護功能，有效避免了因誤操作而導致的設備損壞和人身傷害。
開放性強：裝置提供智能變配電監控系統應用軟件運行環境，以及規約代碼，便于教師和學生進行二次開發，培養學生的創新能力和實踐能力。
三、技術特性
輸入電源：采用三相四線制，電壓范圍為380V±10%，頻率為50Hz，確保設備穩定運行。
工作環境：適應溫度范圍為-10℃～+40℃，相對濕度小于85%（25℃），海拔低于4000m，使得裝置能在多種環境條件下正常工作。
裝置容量：小于1.5kVA，滿足大多數實驗需求，同時降低了能耗。
外形尺寸：裝置尺寸為187cm×73cm×166cm，結構緊湊，便于搬運和存放。
四、電力自動化及繼電保護實驗裝置的全面配備
本實驗裝置在設計之初，即充分考慮了各類實驗的需求，從而實現了全面且高效的配備。裝置內集成了交流電源、高壓直流電源、測量儀表以及多種規格的繼電器等核心組件，確保用戶無需額外采購其他設備，即可順利開展各類實驗。
裝置的結構設計也極具靈活性，由控制屏、實驗桌及不同功能的實驗組件組成。用戶可以根據實驗的具體需求，通過不同的掛件組合來實現不同的實驗內容，極大地提高了實驗的靈活性和多樣性。
在微機保護裝置方面，本裝置采用了先進的32位處理器和16位AD采樣技術，主要元件均選用了進口器件，確保了裝置在電氣設計上的高可靠性。此外，裝置還具備完善的保護功能、電氣量測量功能以及可編程控制功能，同時支持現場總線通信，方便數據的上傳與接收。
裝置的安裝和配置也極為便捷，采用一體化型材機箱，適用于各種柜型和組屏安裝方式。同時，裝置還提供了豐富的開關量輸入和輸出，可根據用戶需求進行擴展，滿足各種復雜的實驗需求。
五、電力自動化及繼電保護實驗裝置的實驗項目
本裝置提供了豐富的實驗項目，涵蓋了繼電器特性實驗、繼電保護實驗及綜合實驗、電氣二次控制回路實驗以及微機線路保護和變壓器保護實驗等多個方面。
在繼電器特性實驗中，用戶可以深入了解各類繼電器的工作原理和特性，如電磁型電流繼電器、電壓繼電器、時間繼電器等。
在繼電保護實驗及綜合實驗中，用戶可以模擬實際電力系統的各種故障情況，如過電流、過電壓、短路等，并通過實驗了解各種保護裝置的動作特性和整定方法。
電氣二次控制回路實驗則側重于二次回路的控制和信號傳遞功能，通過實驗，用戶可以掌握斷路器控制回路、閃光裝置等二次設備的工作原理和調試方法。
此外，裝置還提供了微機線路保護和變壓器保護實驗，通過模擬微機保護裝置在各種運行工況下的采樣值和動作特性，幫助用戶更好地理解和掌握微機保護技術。
七、電力自動化及繼電保護實驗裝置配置清單
序號 | 型號 | 產品名稱 | 單位 | 數量 |
1 | DLZ01 | 電源控制屏 | 臺 | 1 |
2 | DLZ02 | 實驗桌 | 臺 | 1 |
3 | DL01 | 斷路器觸點及控制回路模擬組件 | 個 | 1 |
4 | DL02 | 信號指示及萬能轉換開關掛箱 | 個 | 1 |
5 | DL03 | 數字式電秒表及開關掛箱 | 個 | 1 |
6 | DL04 | 空氣開關掛箱 | 個 | 1 |
7 | DL05 | 光字牌掛箱（一） | 個 | 1 |
8 | DL06 | 光字牌掛箱（二） | 個 | 1 |
9 | DL07 | 繼電器掛箱（一） | 個 | 1 |
10 | DL08 | 繼電器掛箱（二） | 個 | 1 |
11 | DL09 | 繼電器掛箱（三） | 個 | 1 |
12 | DL10 | 繼電器掛箱（四） | 個 | 1 |
13 | DL11 | 繼電器掛箱（五） | 個 | 1 |
14 | DL12 | 繼電器掛箱（六） | 個 | 1 |
15 | DL13 | 繼電器掛箱（七） | 個 | 1 |
16 | DL14 | 繼電器掛箱（八） | 個 | 1 |
17 | DL15 | 重合閘繼電器及控制部件掛箱 | 個 | 1 |
18 | DL16 | 差動繼電器掛箱 | 個 | 1 |
19 | DL17 | 直流數字電壓、電流表掛箱（三只表） | 個 | 1 |
20 | DL18 | 真有效值交流電流表掛箱（三只表） | 個 | 1 |
21 | DL19 | 真有效值交流電壓表掛箱 | 個 | 1 |
22 | DL20 | 可調電阻掛箱（一） | 個 | 1 |
23 | DL21 | 可調電阻掛箱（二） | 個 | 1 |
24 | DL22 | 可調電阻掛箱（三） | 個 | 1 |
25 | DL23 | 可調電阻掛箱（四） | 個 | 1 |
26 | DL-24 | 反時限過流繼電器掛箱 | 個 | 1 |
27 | DL-25 | 整流型方向阻抗繼電器掛箱 | 個 | 1 |
28 | DL-26 | 備用電源自動投入實驗掛箱 | 個 | 1 |
29 | DL-41 | 微機線路保護裝置掛箱 | 個 | 1 |
30 | DL-42 | 微機變壓器保護裝置掛箱 | 個 | 1 |
31 | SB-1 | 電腦桌 | 臺 | 1 |
32 | 電腦(用戶自備) | 臺 | 1 | |
33 | 安全迭插型實驗導線 | 套 | 1 | |
34 | 學生凳子 | 個 | 2 |
