現代電氣控制系統安裝與調試實訓考核裝置

現代電氣控制系統安裝與調試實訓考核裝置

一、概述

現代電氣控制系統安裝與調試實訓考核裝置，以及與之配套的現代電氣控制技術實訓室設備，是以現代電氣控制系統的安裝與調試為核心，為學生提供了一個理論與實踐相結合的學習平臺。這些設備旨在深化學生對電氣自動化技術、機電一體化技術、工業互聯網技術等關鍵領域的理解與實踐，同時鍛煉他們的核心職業技能。

通過使用這些裝置，學生不僅能夠掌握電氣控制系統的基本電路設計、安裝和布線技能，還能熟悉傳感器接線與調整、PLC編程等高級應用。此外，這些設備還能模擬工業現場的真實環境，使學生在實訓過程中真實體驗工業控制的過程，從而增強他們的實踐能力和職業素養。

該裝置采用創新的設計理念，以標準的配電柜為主柜，科學合理地利用空間，實現小占地面積、合理布局和緊湊結構。這樣的設計不僅提高了考核效率，還使得裝置在功能上更加齊全，滿足了實訓教學的多樣化需求。

二、現代電氣控制系統安裝與調試實訓考核設備技術指標

1. 輸入電壓：裝置適應三相五線制電源，電壓范圍在380V±10%內，頻率為50Hz，確保設備穩定運行。

2. 工作環境：設備能在-10℃～+40℃的環境溫度范圍內正常工作，相對濕度要求低于85%（在25℃時），并且能適應海拔低于2000m的地區，顯示出良好的環境適應性。

3. 裝置容量：該設備的容量控制在1kVA以下，有效節約能源，降低運行成本。

4. 外形尺寸：整體尺寸為850mm×800mm×1800mm，緊湊的結構設計使得設備占地面積小，便于在實訓室中靈活布置。

5. 電腦桌外形尺寸：電腦桌長×寬×高為600mm×530mm×1000mm，為實訓操作提供了舒適的工作環境。

6. 安全保護：設備具備漏電保護功能，確保在使用過程中的安全，符合國家標準，為學生和教師提供一個安全可靠的實訓環境。

三、現代電氣控制系統安裝與調試實訓考核設備結構功能特點

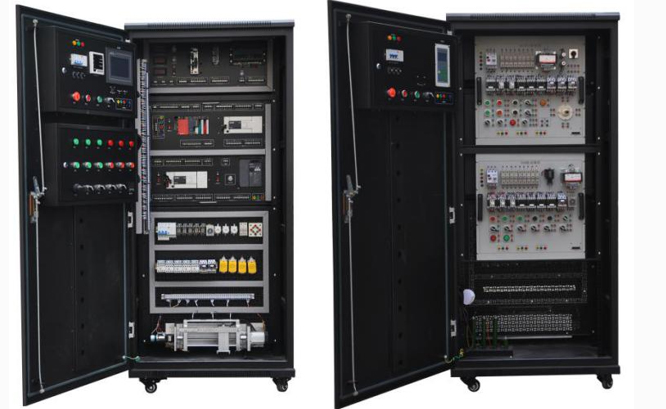

1. 系統完整性：本裝置由控制柜和受控對象組成，形成一個完整的實訓系統。控制柜內部設計緊湊，操作面板布局合理，各控制點和通訊接口均引出至專用接線板，使得實訓操作更為便捷。

2. 模塊化設計：控制元件如PLC、變頻器、接觸器等采用導軌式安裝，可根據實訓需求進行靈活調整。布線采用工業線槽板前布線方式，整潔美觀，便于維護。設備進出線采用塑料軟管及接頭與受控對象連接，確保連接可靠且便于觀察。

3. 擴展性強：裝置采用模塊式結構，可根據不同實訓需求選擇不同的配置，通過調整系統參數實現多樣化的控制系統需求。這種設計使得裝置具有很高的靈活性和可擴展性，能夠滿足不同專業和層次的實訓教學需求。

四、現代電氣控制系統安裝與調試實訓考核設備可完成的典型實訓項目概覽

1. 電壓測量實訓：學習使用轉換開關與電壓表來準確測量三相電壓，掌握電壓測量的基本方法。

2. 電流測量實訓：通過實訓，熟悉三相電流的測量方法，了解電流在電氣系統中的作用。

3. 電力儀表操作實訓：掌握電力綜合儀表的使用方法，提高儀表操作的熟練度和準確性。

4. 電動機控制實訓：通過直接起動、停車控制，正反轉控制等實訓項目，熟悉三相異步電動機的基本控制方法。

5. 電機起動與制動實訓：通過Y-△起動、能耗制動等實訓項目，掌握電動機的起動與制動控制技術。

6. 順序與行程控制實訓：學習實現兩臺電動機的順序控制以及電動機的往返行程控制，加深對控制邏輯的理解。

7. 機床控制電路實訓：通過模擬普通車床和電動葫蘆的控制電路，熟悉機床電氣控制系統的結構與工作原理。

8. 變頻器應用實訓：通過面板操作、外部端子控制、多段速度控制等實訓項目，掌握變頻器的應用與調試技巧。

9. PLC控制實訓：學習基于PLC的電機順序起動控制、模擬量調速控制等，提升PLC編程與應用的能力。

10. 觸摸屏組態實訓：通過參數設置與編程，實現觸摸屏對三相異步電機的點動、自鎖、正反轉等控制，掌握觸摸屏組態技術。

11. 步進與伺服控制實訓：學習步進電機和伺服電機的控制方法，包括參數設置、開環與閉環控制等，提高運動控制技能。

12. 溫度與位置控制實訓：通過基于熱電阻的PLC溫度控制和基于傳感器的PLC位置控制實訓，掌握溫度與位置控制的基本方法。

13. 多臺PLC通信實訓：學習實現多臺PLC之間的主從站通信，提升通信技術在電氣控制系統中的應用能力。

14. 機床電路故障排查實訓：通過模擬X62W銑床和T68鏜床電氣控制電路的常見故障，學習故障檢查與排除的方法，提高故障處理能力。

五、現代電氣控制系統安裝與調試實訓考核設備的配置、表1 設備具體技術參數

附表、西門子可編程控制器
