風力發電系統教學實驗平臺

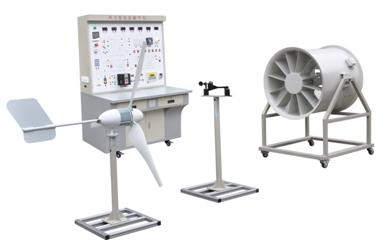

KCTF-19型風力發電系統教學實驗平臺

一、系統概述

風力發電教學實驗系統是由風力發電單元、充電單元、電力蓄能單元、逆變模塊、控制單元、負載單元、顯示單元共七大單元系統組成，系統能進行風力發電相關全過程實驗，是職高、大學、研究生以風力發電為主課題的研究和培訓、教學的理想產品。

一、教學特點

1、系統實驗平臺集成了室內溫/濕度儀，風速測量系統，讓使用者操作起來更直觀。

2、系統采用數字化DSP技術，對蓄電池充放電進行全智能化的管理。

3、系統面板上采用直觀的數字儀表和液晶顯示，讓用戶即時了解系統工作狀態。

4、系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。

5、風力發電教學實驗系統，可以讓實訓學生自行拆裝移動，使用簡便、節能環保、無污染。

6、增加分布式發電原理與實驗模塊，讓學生增加對新知識的理解

二、系統運行技術條件

（一）風力系統

1、風輪直徑：1.65(m)

2、啟動風速：1.5(m/s)

3、額定風速：12(m/s)

4、安全風速：35(m/s)

5、工作形式：上風式永磁同步發電機

6、風葉旋轉方向：順時針

7、風葉數量：3（片）

8、風葉材料：玻璃增強聚丙烯材料

9、電機材料：鋁合金&不銹鋼

（二）模擬風洞：

1、風量：34073 m3/h，1275Pa-2138Pa

2、電壓：三相四線 380VAC

3、功率：2.2kW

4、調速單元：3KW 矢量變頻器，輸出頻率：0-100Hz

（三）充電系統

1、額定功率：400(W)

2、額定電壓：12/24(V)

3 、額定電流：33.3/16.7（A）

（四）電力蓄能系統（機內）

1、儲能形式：閥控式密封鉛酸蓄電池

2、額定電壓：12V

3 、額定容量：55Ah

充電方法（恒壓），循環︰最大充電電流為5.6A

（五）逆變模塊系統（機內）

1 、直流輸入電壓：10.5～16.8 VDC

2 、額定蔬出功率：300W

3、輸出電壓：110/220VAC

4、輸出波形：純正弦波

5、輸出頻率：50Hz

6、工作效率：85%

7、功率因數：>0.88

8、波形失真率≤5%

9、工作環境：溫度-20℃～50℃

10、相對濕度：﹤90﹪（25℃）

11、保護功能：極性反接、短路、過熱、過載保護

（六）控制模塊系統

1、工作電壓：12VDC

2、充電功率：500W

3、光伏功率：100W

4、風機功率：400W

5、充電方式：PWM脈寬調制

6、充電最大電流 16.5A

7、過放保護電壓 10.5V

8、過放恢復電壓 12.6V

9 、輸出保護電壓 16.2V

10、 卸載開始電壓（出廠值）15V

11、卸載開始電流（出廠值） 12A

12、控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償?shù)裙δ埽?/span>

（七）負載模塊裝置系統

 1、風扇：×1個，額定電壓：12/24V，工作電流：1.25A，功率：15W

2 、交通燈：1組(R,G,B)，額定電壓：12/24V，工作電流：0.8A，功率：9.6W

3 、馬達：×1個，額定電壓：12/24V，工作電流：0.35A，功率：5W  轉速：20rmp/min

4、交流LED燈×1個，交流節能燈×1個

5 、直流模擬負載：12V/24V/28WLED路燈板，帶PWM調光功能，輸出功率可設置

（八）顯示裝置系統

 1、直流電流表：× 1個，20A， 顯示模式︰0.5”LED

2 、直流電壓表：× 1個，50V， 顯示模式︰0.5”LED

3、交流電壓表：× 1個，500V，顯示模式︰0.5”LED

4、交流電流表：× 1個，5A，  顯示模式︰0.5”LED

5、交流電壓表：× 1個，50V， 顯示模式︰0.5”LED

6、 交流電流表：× 1個，50A， 顯示模式︰0.5”LED

7、 時間、溫/濕度表：× 1個，-20～99.9℃  顯示時間，室內溫、濕度

 8、風機轉速表：× 1個，5A，  顯示模式︰0.5”LED

 9、風速風向儀：風速：0～45M/S

               風向：0～360°

               精度±0.3M/S±3°

               工作電源：AC220V，50HZ，DC12V可選

               過風速報警、欠風速報警、液晶顯示風速、配有與PC通訊的接口

（九）電氣開關操作柜

   交流漏電開關、緊急停止開關、儀表開關、風機輸入開關、直流輸入開關

  儀表顯示、控制按鈕（開關）、智能型風光互補控制器、風速儀、鼓風機調速。

（十） 監控軟件

1、PC監控模塊：監控主機、監控軟件。

2、顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。

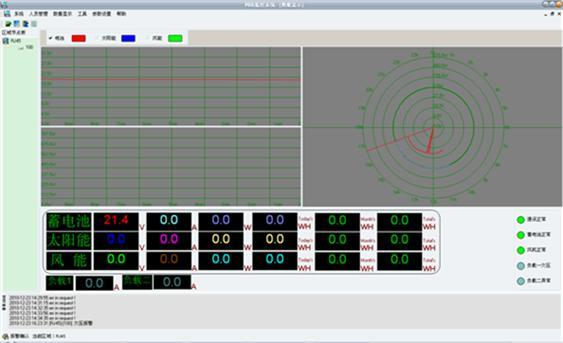

               系統工作主界面                   系統工作數據主界面（可切換不同曲線界面）

三、教學項目及實驗內容

1.風力發電基礎理論原理性實驗

2.風力發電系統設計實驗

3.風力發電基礎理論與應用技術仿真實驗

4.風力發電相關測量技術實驗

5.風力發電控制技術實驗

6.風力發電電力電子實驗

7.過放保護、過放恢復、過充保護、過充恢復

   均充保護、均充恢復、浮充保護、浮充恢復

8.過風速報警、欠風速報警、液晶顯示風速

9.風力發電系統的直接負載實驗

10.風力發電系統的風速變化影響實驗

11.限速機械保護系統原理實驗

12.限速電控保護系統原理實驗

13.風機過功率保護實驗

14.風機超速保護實驗

15.不同轉速下風力發電曲線實驗

16.風況檢測實驗

17.獨立風機系統實驗

  18. 綜合實驗。

四、主要設備清單
