室內模擬風力發電實驗系統

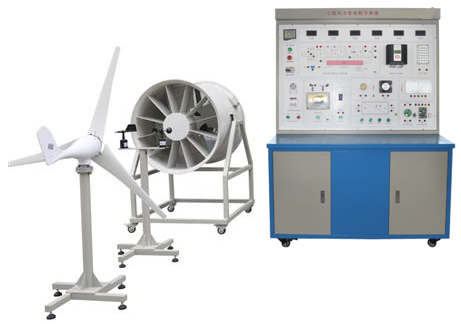

KCTF-20型室內模擬風力發電實驗系統

一、產品概述

本產品是新型風力發電教學演示實驗系統。可完成風力發電的供電及并網逆變電源系統集成的相關實驗及教學演示。

1.系統主要應用范圍

主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。可以幫助學生，進一步理解風光互補發電站整個系統的原理學習并探討工程實際應用技能。是職高、大學、研究生以風力發電為主課題的研究和培訓、教學的理想產品

二.產品特點

1、系統實驗平臺集成了室內溫/濕度，風速、風向等測量系統，讓使用者操作起來更直觀。

2、系統采用32位數字化DSP技術，對蓄電池充放電進行全智能化的管理。

3、系統同步電源，采用日本三菱IGBT模塊（IPM）組裝。具有高功率因數輸出。

4、系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態。

5、系統上的離網電源可以為用戶提供交流220V純正弦波交流電能。

6、風光互補發電實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染。

7、系統監控柜集成高性能工控一體計算機，可監控系統運行參數、將運行數據長期保存或打印

三、技術參數

1、風力發電機

（1）額定功率：400(W)

（2）額定電壓：12/24(V)

（3）額定電流：33.3/16.7（A）

（4）風輪直徑：1.65(m)

（5）啟動風速：2.5(m/s)

（6）額定風速：13(m/s)

（7）偏航風速：3.2(m/s)

（8）安全風速：35(m/s)

（9）工作形式：永磁同步發電機

（10）風葉旋轉方向：順時針

（11）風葉數量：3（片）

（12）風葉材料：玻璃增強聚丙烯材料

（13）電機材料：鋁合金

2、模擬風洞模塊

（1）風量：32073 mз/h

（2）風壓：388Pa

（3）轉速：1440 r/min

（4）功率：5.5kW

（5）可調風速：0～13級連續可調

3、風電控制系統

（1）工作電壓：12VDC

（2）充電功率Pmax：600W

（3）風機功率Pmax：600W

（4）充電方式：PWM脈寬調制

（5）充電最大電流 35A

（6）過放保護電壓 11V

（7）過放恢復電壓 12.6V

（8）輸出保護電壓 16V

（9）卸載開始電壓（出廠值）15.5V

（10）卸載開始電流（出廠值）15A

（11）控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；

4、離網逆變電源

（1）直流輸入電壓：9～16VDC 電壓可選

（2）額定蔬出功率：300W/功率根據客戶要求訂制

（3）輸出電壓：110/220VAC

（4）輸出波形：純正弦波

（5）輸出頻率：50Hz

（6）工作效率：85%

（7）功率因數：>0.88

（8）波形失真率≤5%

（9）工作環境：溫度-20℃～50℃

（10）相對濕度：﹤90﹪（25℃）

（11）保護功能：極性反接、短路、過熱、過載保護

5、測風系統

（1）測量范圍：風速：0～60m/s  風向：0～360°

（2）精    度：±0.1m/s  ±3°

（3）工作電源：AC 220V±20%  50HZ，DC12V、5V或其他供電。

（4）記錄間隔：1分鐘～240分鐘連續可設置

（5）內部存儲：4M bit

（6）通訊接口：RS-232/485/USB通訊

（7）環境溫度：-40℃～50℃

（9）轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）

6、數顯儀表及顯示裝置

（1）直流電壓表：1個，50V，顯示模式︰0.5”LED

（2）交流電壓表：1個，500V，顯示模式︰0.5”LED

（3）交流電流表：1個，5A， 顯示模式︰0.5”LED

（4）交流電壓表：1個，50V，顯示模式︰0.5”LED

（5）交流電流表：1個，50A，顯示模式︰0.5”LED

（6）時間、溫/濕度表：×1個，-20～99.9℃ 顯示時間，室內溫、濕度

7、蓄電池容量55Ah、電壓12V×1只

8、監控軟件

（1）風機電壓、電流、功率的數據顯示及動態曲線顯示

（2）輸出電壓、電流、功率的數據顯示及動態曲線顯示

（3）蓄電池：電壓數據顯示及動態曲線顯示

9、負載單元

（1）風扇：×1個，額定電壓：12/24V，工作電流：1.25A，功率：15W

（2）馬達：×1個，額定電壓：12/24V，工作電流：0.35A，功率：5W  轉速：20rmp/min

（3）交流LED燈×1個，交流節能燈×1個

四、可完成的實驗內容

實驗1、風力發電基礎理論原理性實驗

實驗2、風力發電系統設計實驗

實驗3、風力發電基礎理論與應用技術仿真

實驗4、風力發電相關測量技術實驗

實驗5、風力發電控制技術實驗

實驗6、風力控制器工作原理實驗

實驗7、風力控制器的過沖保護實驗

實驗8、風力制器的過放保護實驗

實驗9、風力的三種輸出模式實驗

實驗10、逆變器的低壓保護實驗

實驗11、逆變器的過壓保護實驗

實驗12、逆變器輸出實驗
