太陽能光熱教學實驗平臺

KCTF-18型太陽能光熱教學實驗平臺

一、系統特點

1.新穎性：以前沿技術為導向，與實驗相結合。

2.開放性：開放式設計，用戶可以利用裝置資源進行二次設計。

3.實用性：采用準實物設計。

二、實驗臺的組成

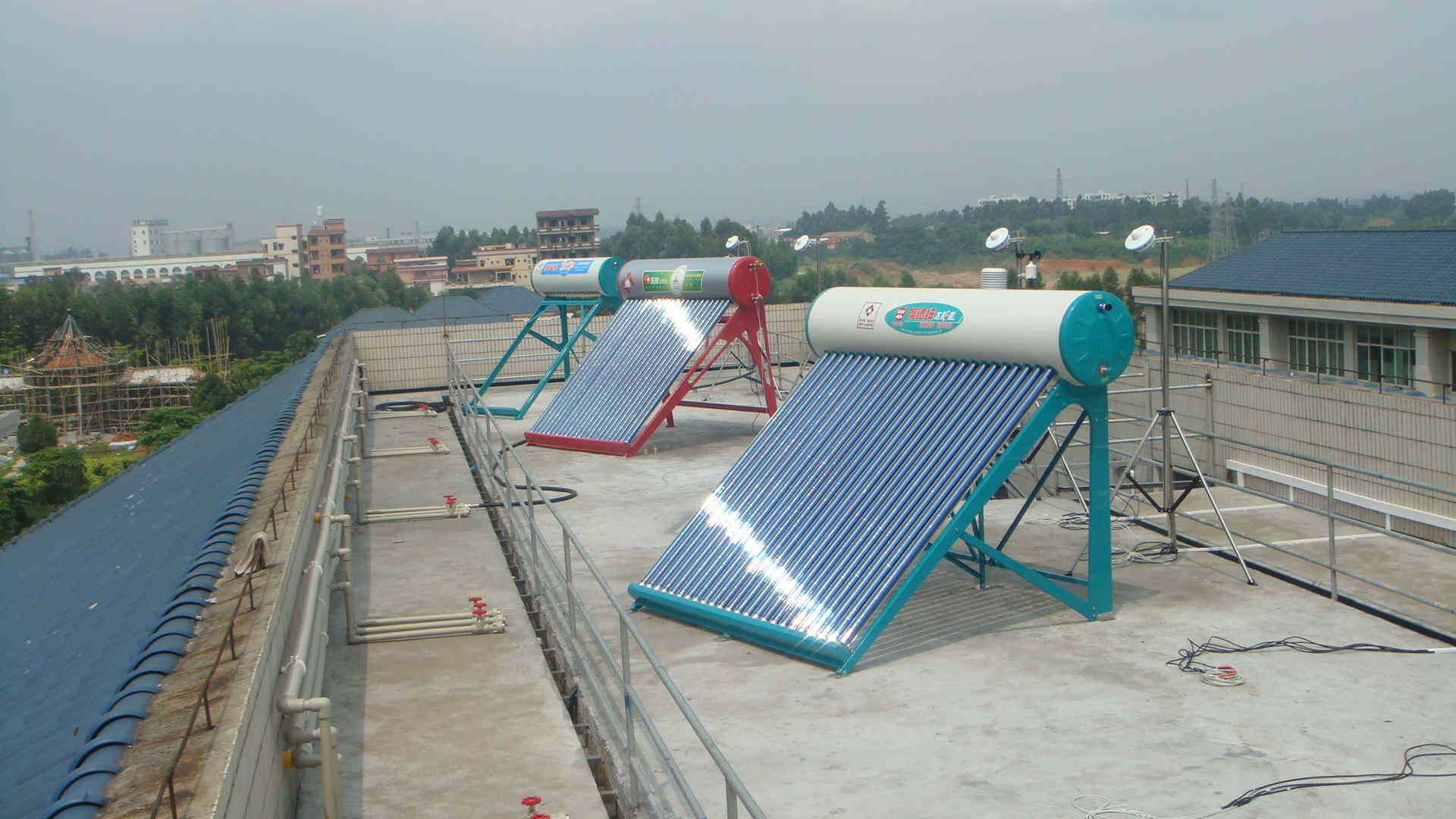

1.太陽能系統：太陽能真空管式集熱器、蓄熱水箱

2.太陽能系統：太陽能平板式集熱器、蓄熱水箱

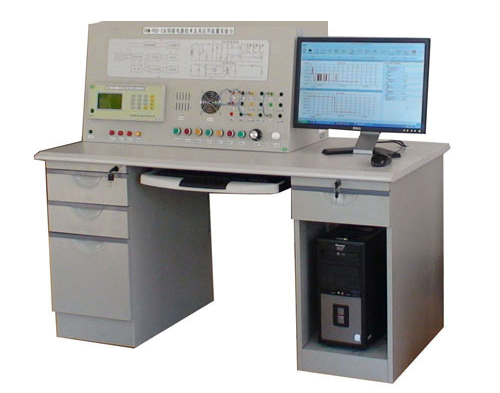

3.實驗控制系統操作臺

4.熱水系統：水龍頭

5.太陽能集熱性能測試系統

6.配套管件

三、實驗臺系統圖

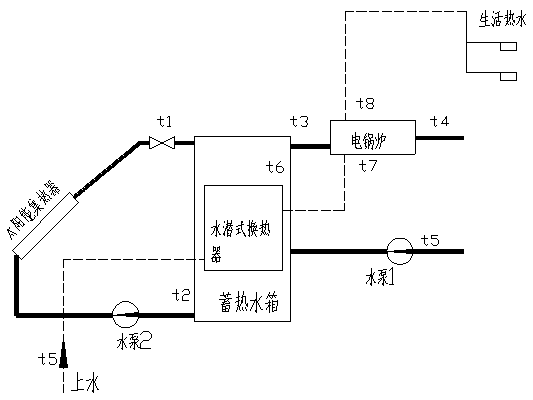

1.太陽能光熱系統

2.太陽能光熱＋生活熱水

四、實驗臺的主要功能

1.掌握太陽能系統的基本原理，使學生理解各個部件的用途。

2.太陽能熱水系統、太陽能＋熱水系統。

3.分析當?shù)厝瓴煌氖彝鈼l件下，利用太陽能制備生活熱水、太陽能供暖的可行性和經濟性，掌握其基本規律，為進一步地深入研究、應用積累實驗數據。

4.對在相同的熱負荷條件下，調整太陽能集熱器面積、蓄熱水箱容積，找出的太陽能地板輻射采暖太陽能集熱器面積、蓄熱水箱容積的配比。

5.根據進出口溫度不同，分析全年熱泵系統的COP，確定太陽能＋水源熱泵空調冷熱源系統比例。

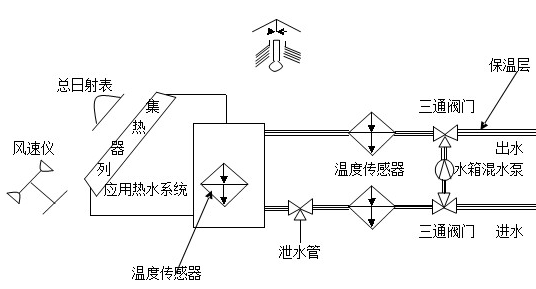

五、太陽能集熱器性能測試系統

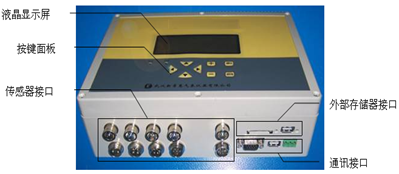

該測試儀是滿足國標GB/T20095-2006要求的一款熱水檢測儀系統，產品還可以長期工作于熱水工程中，對整個系統進行在線監測，隨時對系統內的熱性能進行診斷和報警，并提供運行數據。

1、產品測試范圍

2、家用太陽能管式熱水器

3、家用太陽能平板式熱水器

4、太陽能熱水工程

5、產品運行環境

6、環境溫度   -40℃～60℃

7、相對濕度   ≤90%

8、適用電源   220V（±10%），50Hz(±2%),或無電源地區

9、技術指標及特點:

（1）太陽輻射:

A.通道數:2通道（總輻射）     B.測量范圍:0～2000W/m2

C.測量精度:小于5%            D.顯示分辨率:1 W/m2

E.顯示內容:瞬時值，小時累計量，日累計量等

（2）水箱溫度：

A.通道數:3路               B.測量范圍:-20～150℃

C.測量精度:±0.2℃

D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水

（3）環境溫度：

A.通道數:1路               B.測量范圍:-40～70℃

C.測量精度:±0.2℃

D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水，帶防輻射罩

（4）進出水流量：

A.通道數:2路               B.測量范圍:0.2～1.2(立方米/小時)

C.耐水溫：0---120度        D.測量精度: ＜0.5%

（5）環境風速：

A.通道數:1路                B.測量范圍:0～70米/秒

C.測量精度:±0.3米/秒

（6）標準RS232接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存入微機。

（7）太陽熱水集熱性能測試系統管理軟件一套。此軟件支持（GB18708， GB/T19141，GB/T20095-2006太陽熱水系統性能評定規范 ）等國標要求，自動打印檢測報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），自動繪制太陽能熱水系統的熱量與太陽輻照量的曲線圖，與打印機相連自動打印，數據存儲格式為EXCEL標準格式,可供其它軟件調用。

（8）太陽熱水集熱性能測試系統采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，操作簡單。

（9）外觀尺寸：金屬外殼350×150×300（mm）。

（10）數據存儲容量：4000條數據。

（11）數據存儲內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。

（12）顯示內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。

（13）系統結構：便攜式結構，所有檢測儀表放入二臺箱內，便于檢測人員現場測試。

六、太陽能光熱系統實驗臺基本配置

七、實驗項目

1.太陽能集熱能量轉換原理

2.太陽能集熱管特性測試

3.環境對光熱轉換的影響

4.太陽能熱水器功能實驗

5.環境風速對集熱性的影響

6.太陽能熱水系統管路連接實驗

7.平板型集熱器的工作原理

8.真空管型與平板型集熱器的性能對比實驗

八、技術資料

提供儀器設備的安裝手冊、操作手冊、等技術文件及產品合格證、質量保證書等全套資料。

九、技術服務

質保與維修：提供一年保修，終身維修，終身提供軟件免費升級。
