數控加工中心

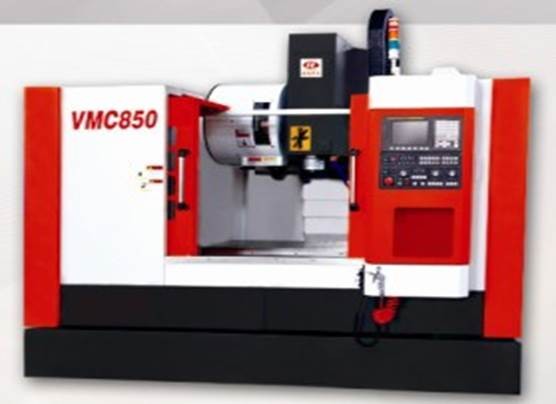

KC-VMCL850型數控加工中心

(系統FANUC 0I MATE MD)

一、主要結構及特點

   機身底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，金相組織穩定，在內部分布著網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過噴砂回火震動實效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障；

立柱底部為A字形跨式結構，結合大箱體底座，大幅減輕重切削時機身的振動；

1.本機床底座寬大厚實，重量足、重心低、支承優，為高速高精加工提供了有力保障；兩側大坡度的寬斜槽有利于排屑；配以導油結構，實現了油水分離；并對吊裝鏟運進行了合理安排。

2.立柱為人字形，支承穩固，抗扭曲及沖擊的能力大為提高。主軸箱體、滑鞍、工作臺等都經過精心設計，充分考慮了高速高精的要求。

3.床身及主要部件均采用高規格的優質鑄鐵，通過先進的全樹脂砂澆鑄成型工藝，極大的提高了機床結構的精度和穩定性，適應高速度、高精度加工。

4.機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工，工藝優、精度高。

5.機床的功能部件，包括主軸、滾珠絲杠、導軌、潤滑裝置、聯軸器、絲杠軸承等均為進口/國內名優產品，可靠耐用。

6.三軸進給系統均采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；

7.三軸滾珠絲杠均采用預拉伸安裝，提高了絲杠的剛度，最大限度地減少由于高速運轉熱變形引起的誤差。

8.滾珠絲杠軸承為專用絲杠軸承，極大的提高了進給軸的軸向剛性、精度和抗沖擊力。

9.滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動，保證機械運動的準確定位。

10.配置自動潤滑系統，對導軌和滾珠絲杠進行定時定量潤滑。提高了機床加工精度和使用壽命。

11.機床配置全防護罩，采用整體的鈑金防護底盤，加以得當?shù)乃碗姎馓幚?，整體新穎美觀、可靠實用，

12.采用獨立冷卻水箱，鐵屑及冷卻液回收方便，無飛濺滲漏現象，為工廠的管理和工作區域的衛生提供了有力的保障。數控系統及驅動單元均為著名品牌的成熟產品；PLC歷經多年應用，安全可靠；機床電氣設計精當、工藝規范、電器均為國內品牌，故障低、經久耐用。

13.機床裝配工藝精細，運動部分經激光干涉儀和球桿儀補正精度，大大提高了機床運行精度，機械精度遠優于國標。

二、設備用途及適應性

1、KC－VMCL850型立式加工中心是三軸控制的現代化加工機床，采用FANUC-0i-Mate MD數控系統，配斗笠式刀庫16T，可自動連續完成對零件的銑、鉆、鏜、攻等多種工序，適用于大批量生產各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度。應用場合非常廣泛。

2、其主要加工對象有箱體類零件（汽車的發動機缸體、變速箱體、機床的床頭箱、軸箱.柴油機缸體、齒輪泵殼體等）；復雜曲面（飛機、汽車零件型面、葉輪、螺旋槳、各種曲面成型模具等）；異形件；盤、套、板類零件（帶有法蘭軸套、電動機蓋）。

3、機床大件采用稠筋封閉式框架結構，剛性高，抗振性好，床身、立柱、銑頭、床鞍、工作臺等大件全部采用高強度鑄鐵，組織穩定，確保品質。合理的結構與加強筋的搭配，保證了基礎件的高剛性。寬實的機床床身，箱型腔立柱、負荷全支撐的導軌，可確保加工時的負載能力。機床X、Y向?qū)к墳橹本€導軌（即線軌），確保機床移動輕松、平穩。Z向?yàn)橘N塑-淬硬導軌組合，確保垂直方向的穩定性。
    4、主傳動采用伺服主軸電機、同步帶輪、同步齒形帶傳動，傳動噪聲低。主軸在60-8000RPM范圍內無級變速，對各類零件加工的適應能力很強。主軸組件整套進口，可靠穩定，確保加工精度。X、Y、Z三軸采用高精密滾珠絲桿，搭配預壓式雙螺帽，確保最低背隙。三軸滾珠絲桿采用精密級滾珠絲桿專用軸承，運轉精度高。滾珠絲桿和伺服電機以繞性聯軸器直聯，效率高，背隙小。

5、本機床的數控系統，具有標準RS232、CF卡接口，因而機床可以進入系統或進入無人化車間自動運行。

三、關鍵配套件

1·主軸單元： 臺灣普森（或臺灣羅翌、臺大、臻賞）

2·絲杠軸承： 日本NSK

3·松刀氣缸： 臺灣尚品（或北矩、豪澄、協清）

4·滾珠絲杠： 臺灣上銀（或臺灣銀泰）

5·直線導軌： 臺灣上銀（或臺灣銀泰）

6·刀庫形式： 斗笠式  刀具數目：20把

7·主軸伺服電機： 日本FANUC

8·三軸伺服電機： 日本FANUC   X/ Y:βis12/3000  Z: βis12/2000

9·數控系統： 日本FANUC-0i- MATE-MD

10·滾珠絲杠專用精密螺母： 臺灣盈錫

11·氣動元件： 臺灣亞德客

12·聯軸節： 德國R+W

13·導軌不銹鋼防護罩：上海振飛（臺資企業）（或臺灣引興）

14·潤滑系統： 中日合資河谷（或日華）

15·電氣元器件： 采用國內外知名品牌

四、機床精度標準

  1·ISO 10791-1998      《加工中心  檢驗條件》

  2·JB / T8771.4-1998    《加工中心  線性定位精度和重復定位精度檢驗》

  3·JB / T8771.7-1998    《加工中心  精加工試件精度檢驗》

  4·JB / T 8801-1998     《加工中心  技術條件》

五、 主軸傳動系統

  1·主電機為FANUC伺服主電機，功率強勁。

  2·主軸潤滑：使用進口高級潤滑脂潤滑、全封閉、免維護。

  3·主傳統為FANUC伺服主電機通過同步內齒帶和同步帶輪傳動到主軸上。

六、 進給系統

1·三軸均為FANUC交流伺服電機。

  2·三軸能實行平穩的快速移動速度。

  3·數控系統最小設定與移動單位：0.001mm。

七、 刀庫

  1·刀庫形式：斗笠式

  2·刀庫容量：20把

  3·刀具型式：BT40

八、機床結構

 1·主軸具有高剛性結構。

 2·立柱“人”型結構，剛性好，主軸中心線與立柱兩導軌中心線在同一平面，主軸系統變形小，加工精度高。

 3·三軸導軌均為矩形淬硬-貼塑導軌組合，精度穩定性好，耐磨性好。

 4·三軸滾珠螺桿和伺服馬達直接傳動，無傳動累積誤差，重復及定位精度高。

 5·自動換刀結構，動作平穩。

 6·機床設計采用了機電一體化結構，減少了占地面積，簡化了搬運和安裝。

九、機床防護

 1·機床外圍采用了全封閉式安全防護罩,使加工過程中的冷卻液和鐵屑得到安全充分的回收。

 2·符合GB15760-1995《金屬切削機床安全防護通用技術備件》。

 3·機床噪聲：符合國家標準〈75db。

 4·電控柜冷卻采用冷熱交換器降溫，密封防塵，防塵等級IP65。

十、潤滑系統

1·采用自動潤滑裝置，對各滑動面及滾珠絲杠施行強制潤滑，滑油不可回收，最終流入冷卻箱參與工件的冷卻。

2·注油時間間隔和注油量可調。

3·油位過低（缺油）時機床顯示報警。

十一、冷卻系統

  機床配大流量冷卻系統。

十二、氣動系統

氣動系統裝有氣源處理元件、壓力開關、電磁閥等，實現氣動換刀，主軸吹氣。配置外接氣槍，可對工作區域進行清掃。

十三、三色警示燈

 1.紅燈：顯示報警

 2.黃燈：顯示程序結束

3.綠燈：顯示程序正在執行中

十四、隨機附件
