數控銑床

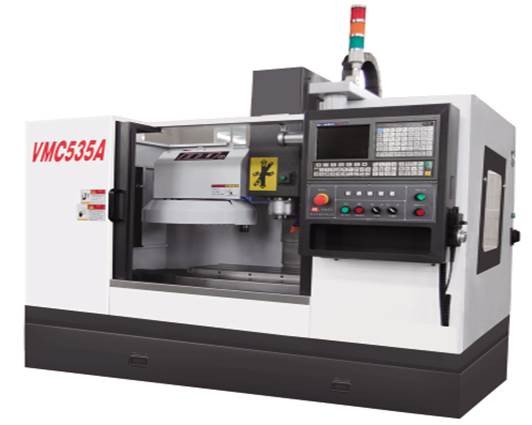

KC-VML535A型數控銑床

（系統：西門子系統、808D）

一、主要結構及特點

1、機身底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，金相組織穩定，在內部分布著網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過噴砂回火震動實效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障；立柱底部為A字形跨式結構，結合大箱體底座，大幅減輕重切削時機身的振動；

2、本機床底座寬大厚實，重量足、重心低、支承優，為高速高精加工提供了有力保障；兩側大坡度的寬斜槽有利于排屑；并對吊裝鏟運進行了合理安排。

3、立柱為人字形，支承穩固，抗扭曲及沖擊的能力大為提高。主軸箱體、滑鞍、工作臺等都經過精心設計，充分考慮了高速高精的要求。

4、床身及主要部件均采用高規格的優質鑄鐵，通過先進的全樹脂砂澆鑄成型工藝，極大的提高了機床結構的精度和穩定性，適應高速度、高精度加工。

5、機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工，工藝優、精度高。

6、機床的功能部件，包括主軸、滾珠絲杠、導軌、潤滑裝置、聯軸器、絲杠軸承等均為進口/國內名優產品，可靠耐用。

7、三軸進給系統均采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；

8、三軸滾珠絲杠均采用預拉伸安裝，提高了絲杠的剛度，最大限度地減少由于高速運轉熱變形引起的誤差。

9、滾珠絲杠軸承為專用絲杠軸承，極大的提高了進給軸的軸向剛性、精度和抗沖擊力。

10、滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動，保證機械運動的準確定位。

11、配置自動潤滑系統，對導軌和滾珠絲杠進行定時定量潤滑，提高了機床加工精度和使用壽命。

12、機床配置全防護罩，采用整體的鈑金防護底盤，加以得當?shù)乃碗姎馓幚恚w新穎美觀、可靠實用，

13、采用獨立冷卻水箱，鐵屑及冷卻液回收方便，無飛濺滲漏現象，為工廠的管理和工作區域的衛生提供了有力的保障。數控系統及驅動單元均為著名品牌的成熟產品；PLC歷經多年應用，安全可靠；機床電氣設計精當、工藝規范、電器均為國內品牌，故障低、經久耐用。

14、機床裝配工藝精細，運動部分經激光干涉儀和球桿儀補正精度，大大提高了機床運行精度，機械精度遠優于國標。

二、設備用途及適應性

1、KC－VML535A型立式數控銑床/加工中心是三軸控制的現代化加工機床，采用日本FANUC 0I MATE MD數控系統，可自動連續完成對零件的銑、鉆、鏜、攻等多種工序，適用于大批量生產各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度。應用場合非常廣泛。

2、機床大件采用稠筋封閉式框架結構，剛性高，抗振性好，床身、立柱、銑頭、床鞍、工作臺等大件全部采用高強度鑄鐵，組織穩定，確保品質。合理的結構與加強筋的搭配，保證了基礎件的高剛性。寬實的機床床身，箱型腔立柱、負荷全支撐的導軌，可確保加工時的負載能力。

3、機床X、Y向?qū)к墳橹本€導軌（即線軌），確保機床移動輕松、平穩。Z向為貼塑-淬硬導軌組合，確保垂直方向的穩定性。

4、主傳動采用變頻主軸電機、同步帶輪、同步齒形帶傳動，傳動噪聲低。主軸在50-6000RPM范圍內無級變速，對各類零件加工的適應能力很強。主軸組件整套進口，可靠穩定，確保加工精度。X、Y、Z三軸采用高精密滾珠絲桿，搭配預壓式雙螺帽，確保最低背隙。三軸滾珠絲桿采用精密級滾珠絲桿專用軸承，運轉精度高。滾珠絲桿和伺服電機以繞性聯軸器直聯，效率高，背隙小。

5、本機床的數控系統，具有標準USB、RS232等標準通訊接口，因而機床可以進入系統或進入無人化車間自動運行。

三、關鍵配套件

1·主軸單元： 臺灣普森（或臺灣羅翌、臺大、臻賞）

2·絲杠軸承： 日本NSK

3·松刀氣缸： 臺灣尚品（或北矩、豪澄、協清）

4·滾珠絲杠： 臺灣上銀（或臺灣銀泰）

5·直線導軌： 臺灣上銀（或臺灣銀泰）

6·主軸電機：上海森力瑪變頻電機

7·三軸伺服電機：≥6N/M

8·數控系統：FANUC 0I MATE MD等

9·滾珠絲杠專用精密螺母： 臺灣盈錫

10·聯軸節： 德國

11·導軌不銹鋼防護罩：上海振飛（臺資企業）（或臺灣引興）

12·潤滑系統： 中日合資河谷（或日華）

13·電氣元器件： 采用國內外知名品牌

四、機床精度標準

 1·ISO 10791-1998 《加工中心  檢驗條件》

 2·JB / T8771.4-1998  《加工中心  線性定位精度和重復定位精度檢驗》

  3·JB / T8771.7-1998    《加工中心  精加工試件精度檢驗》

  4·JB / T 8801-1998     《加工中心  技術條件》

五、 主軸傳動系統

  1·主軸潤滑：使用進口高級潤滑脂潤滑、全封閉、整體式免維護。

  2·主傳統為變頻主電機通過同步內齒帶和同步帶輪傳動到主軸上。

六、 進給系統

1·三軸均為FANUC 交流伺服電機。

  2·三軸能實行平穩的快速移動速度。

  3·數控系統最小設定與移動單位：0.001mm。

七、機床結構

 1·主軸具有高剛性結構。

 2·立柱“人”型結構，剛性好，主軸中心線與立柱兩導軌中心線在同一平面，主軸系統變形小，加工精度高。

 3·銑頭采用2側面加強筋機構，確保強度。

4·XY軸導軌采用臺灣進口的直線導軌，高速平穩耐磨，精度保持性好。Z軸采用淬硬-貼塑導軌組合，確保高剛性、高穩定性。

 5·三軸滾珠螺桿和伺服電機直連，無傳動累積誤差，重復及定位精度高。

 6·機床設計采用了機電一體化結構，減少了占地面積，簡化了搬運和安裝。

八、機床防護

  1·機床外圍采用了全封閉式安全防護罩,使加工過程中的冷卻液和鐵屑得到安全充分的回收。

  2·符合GB15760-1995《金屬切削機床安全防護通用技術備件》。

  3·機床噪聲：符合國家標準〈75db。

  4·電控柜密封防塵，防塵等級IP65。

5·機床鈑金采用三維軟件設計，高精密鈑金制造，四周全封閉，所有機床部件均為內置式，外表整潔、大方，美觀。

   6·機床配手持式手搖脈沖發生器，多功能副面板，功能豐富，便于操作。

九、潤滑系統

   1·采用自動潤滑裝置，對各滑動面及滾珠絲杠施行強制潤滑，滑油不可回收，最終流入冷卻箱參與工件的冷卻。

   2·注油時間間隔和注油量可調。

   3·油位過低（缺油）時機床顯示報警。

十、冷卻系統

   機床配大流量冷卻系統。

十一、氣動系統

氣動系統裝有氣源處理元件、壓力開關、電磁閥等，實現氣動換刀，主軸吹氣。配置外接氣槍，可對工作區域進行清掃。

十二、三色警示燈（選配件）

  1.紅燈：顯示報警

  2.黃燈：顯示程序結束

  3.綠燈：顯示程序正在執行中

十三、隨機附件
