齒輪泵實測繪圖組合訓練裝置

KCJT-07型《齒輪泵》實測繪圖組合訓練裝置

一、產品特點：

1、項目實際化：以鋼制實際小型齒輪泵為訓練對象；

2、功能系統化：齒輪泵拆裝、零件尺寸測量、裝配圖繪制和零件圖繪制四位一體的訓

練模式；

3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得

充分的訓練機會

4、教學標準化：配套的指導書和教學視頻，教學十分方便、學習效果顯著；

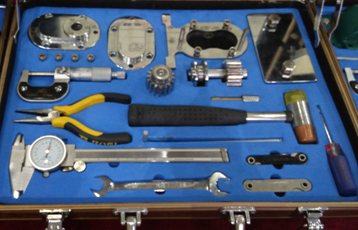

5、管理便利化：齒輪泵、組裝與測量工具及指導書均放在一個精制的箱子里，管理十

分方便。

二、產品功能：

1.訓練模式

（1）齒輪泵組裝訓練；

（2）齒輪泵零件尺寸測量訓練；

（3）齒輪泵裝配圖繪制訓練；

（4）齒輪泵零件圖繪制訓練。

2.訓練內容

（1）齒輪泵組裝訓練

（2）齒輪泵齒輪參數測量與計算

（3）齒輪泵零件尺寸測繪

（4）齒輪泵標準零件確定

（5）齒輪泵裝配圖繪制

（6）齒輪泵零件圖繪制

（7）齒輪泵圖紙文件整理

三、產品參數

1.外形尺寸:長*寬*高=40×30×7cm

2.精密測量工具:帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板

3.專用組裝工具:專用榔頭（一把）、外六角扳手（一把）、內六角扳手（一把）、尖嘴鉗（一把）、螺絲刀（一把）、專用拆裝銷（一把）

4.測繪部件:鋼制精密小型齒輪泵（一臺）

（1）齒輪泵尺寸：120×90×122（mm）；

（2）中心距：32±0.02（mm）；

（3）模數：m=2；

（4）速比：1︰1；

（5）精度等級：7-7-8(GB10095-2018)
