臺虎鉗實測繪圖組合訓練裝置

KCJT-06型《臺虎鉗》實測繪圖組合訓練裝置

一、產品特點：

1.項目實際化：以鋼制小型臺虎鉗為訓練對象；

2.功能系統化：臺虎鉗拆裝、零件測量、裝配圖繪制和零件圖繪制四位一體的訓練模式；

3.學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的字生獲得充分的訓練機會；

4.教字標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；

5.管理便利化：臺虎鉗、組裝與測量工具及指導書均放在一個精制的箱子里，管理十分方便。

二、產品功能：

1.訓練模式

（1）臺虎鉗組裝訓練；

（2）臺虎鉗零件尺寸測量訓練；

（3）臺虎鉗裝配圖繪制訓練；

（4）臺虎鉗零件圖繪制訓練。

2.訓練內容

（1）臺虎鉗組裝訓練

（2）臺虎鉗零件尺寸測繪

（3）臺虎鉗標準零件確定

（4）臺虎鉗裝配圖繪制

（5）臺虎鉗零件圖繪制

（6）臺虎鉗圖紙文件整理

三、產品參數

1.外形尺寸:長*寬*高=40×30×7cm

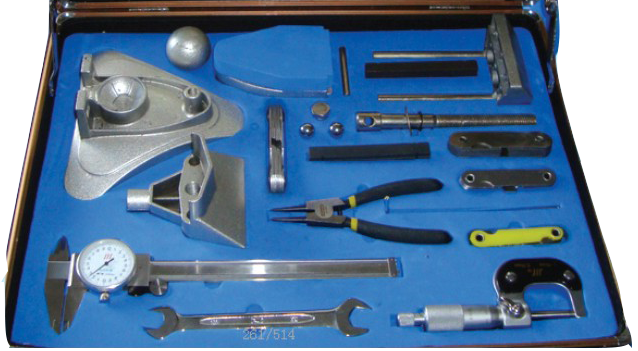

2.精密測量工具:帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板

3.專用組裝工具:外六角扳手、內六角扳手、外卡鉗、螺絲刀

4.測繪部件:精制小型臺虎鉗(—臺)
