蝸輪蝸桿減速器實測繪圖組合訓練裝置

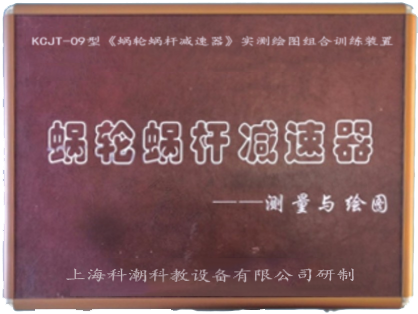

KCJT-09型《蝸輪蝸桿減速器》實測繪圖組合訓練裝置

一、產品特點：

1、項目實際化：以鋼制小型蝸輪蝸桿減速器為訓練為對象；

2、功能系統化：蝸輪蝸桿減速器拆裝、零件測量、裝配圖繪制和零件圖繪制四位一體的訓練模式；

3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得

充分的訓練機會

4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；

5、管理便利化：減速器、組裝與測量工具及指導書均放在一個精制的箱子里，管理十

分方便。

二、產品參數：

1.外形尺寸: 長*寬*高=40×30×7cm

2.精密測量工具: 帶表游標卡尺、外徑干分尺、螺紋樣板、 圓弧樣板

3.專用組裝工具: 內六角扳手(—把）、尖嘴鉗(—把）、 螺絲刀(—把)

4.測繪部件: 精密微型單級蝸輪蝸桿減速器 ( —臺 ）

（1）尺寸： 125 x 95 x 105 (mm) ;

（2）中心距： 29.5 士 0.015 (mm);

（3）模數： m=1.25;

（4）速比： 30 : 1;

（5）精度等級：7-7-8 (GB10095- 2018 )
