光學綜合實驗教學平臺

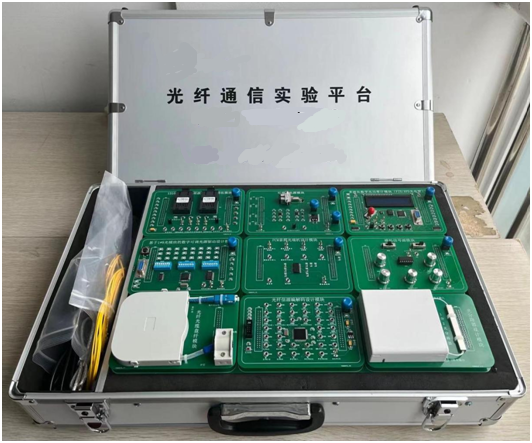

SHKC-MT16型光學綜合實驗教學平臺

光學綜合實驗教學平臺由主板與模塊化的單元實驗?zāi)K組成，集成開放式的模塊化的可視光源實驗?zāi)K、PCM音頻光端機設計模塊、光纖信源編解碼模塊、光纖光纜盤纖模塊、光分路器設計模塊、模擬信號源模塊、數字可調光源驅動設計模塊、雙波長光發送接收模塊等組成光纖實驗系統。開放式結構使得學生可觀察設備模塊的內部構造，可測試模塊內部光、電信號處理的全部過程，可進行軟硬件設計開發。

光纖通信實驗平臺還專門給用戶研發設計了多功能、全開放式、液晶屏顯示的多波長實驗?zāi)K“數字光功率計”，可以代替外購的光功率計儀表，其最大優點還在于能光纖通信的二次開發與創新設計實驗等。

光纖通信實驗平臺還配套雙語自主學習軟件，能動態實時可視化雙語顯示編解碼的原理和過程，可自主輸入任意的信源、編碼和譯碼數據。

配套上位機測試軟件，輔助學生實驗數據實時處理與分析，含二次開發功能，實現上位機與模塊的實時雙向數據傳輸和控制。

指標參數

1.可視光源實驗?zāi)K

1）采用可視650nm紅光半導體激光器作為發光器件、SC型光接口、恒流源驅動；

2）最大輸出功率200uW、驅動電流18mA、可測試驅動電流和發光功率的關系；

3）具備常亮、閃爍兩種工作模式；

4）可測試激光器驅動電流與發光功率關系；

5）學生可根據實驗效果仿真改進設計激光器驅動電路。

2.PCM音頻光端機設計模塊

1）采用集成芯片實現μ律PCM編解碼，電路簡潔、方便維護；

2）信號頻率輸入范圍300Hz-3400Hz；

3）系統時鐘1MHz，數據時鐘8KHz。

3.光纖信源編解碼模塊

1）采用大規?？删幊踢壿嬰娐穼?shí)現PCM同步碼、NRZ編解碼、CMI編解碼、HDB3編解碼、5B6B編解碼、擾碼解擾碼；

2）E1信號復用解復用及各種編碼信號源；

3）配備信源編解碼雙語自主學習軟件，無需安裝，直接點擊即可使用，包括：NRZ編解碼自主學習軟件、CMI編解碼自主學習軟件、HDB3編解碼自主學習軟件、5B6B編解碼雙語自主學習軟件、擾碼解擾碼雙語自主學習軟件、E1信號復用解復用雙語自主學習軟件；

4）軟件可輸入信源碼序列、編碼碼序列、譯碼碼序列、可實時動態顯示數據和波形，可擴展坐標、網格顯示、動態與靜態顯示、同步顯示、中文與英文切換顯示；

5）軟件自帶使用說明和各種編解碼原理，方便學生自學；

4.光纖光纜盤纖模塊

1）所有模塊配件均可拆卸，配備光纖熱縮管2根、光纖盤纖盒1個、尾纖1根、皮線光纜（室內光纜）0.5米、6芯光纜（室外光纜）0.5米；

2）可在模塊開展尾纖、皮線光纜和6芯光纜盤纖實驗；

3）通過全過程體驗式實驗，使學生掌握光纖熔接過程中重要的盤纖過程，減少光纖熔接與盤纖過程中光信號的損耗；

4）掌握光纖通信中光纜線路施工技能。

5.光分路器設計模塊

1）尾纖式1分2光分路器，S C/FC接口可選；

2）尾纖長度1米，插入損耗小于0.3dB；

3）可拆卸式安裝，配備FTTD二口終端盒或光纖冷接子熔纖盤；

4）可進行光纖接入網分路器設計與測試實驗。

 6.多波長實驗?zāi)K“數字光功率計”

1）傳感器PIN光電管，可測試光電響應度及相應電流；

2）測試波長850nm/1310nm/1550nm；

3）測試范圍：-60dBm～+0dBm，測試誤差±5%；

4）線性顯示與非線性顯示、相對測量功能；

5）瓦特功率顯示與分貝功率顯示；

6）集成STC單片機下載器，該模塊不但滿足對實驗中測試光信號的需求，而且可以針對該儀器開設二次開發設計性實驗；

7）該模塊具有“光功率計上位機控制軟件”，該軟件可實時顯示下位機（光功率計）的測試數據，使學生在計算機里可觀察液晶顯示數據；

8）通過軟件控制光功率計多種量程切換、測試數據實時存儲，方便學生記錄實驗數據。

7.模擬信號源模塊

1）采用集成信號源芯片，可產生正弦波和三角波；

2）信號頻率范圍300Hz～100KHz、輸出幅度0～5V_pp連續可調（可根據用戶需求調整范圍）；

3）失真度小于1%，輸出信號的波峰失真度可調、波谷失真度可調、占空比可調；

4）頻率可調、幅度可調。

8.數字可調光源驅動設計模塊

1）輸出24位可調數字信號；  2）三路輸出、數據可設；  3）采用紅、綠、黃三種顏色指示燈。

9.雙波長光發送接收模塊

1）可實現1310nm、1550nm兩個最常用的低損耗光纖傳輸波長，可傳輸模擬、數字、語音、圖像、控制、數據等信號；

2）無中繼傳輸距離20Km/40Km/100Km可選，實驗箱默認20Km配置；

3）光信號的發送和接收采用了1310nm/1550nm TTL收發一體光模塊，采用TTL間接電壓調制激光器，不但使學生了解激光器調制原理，更加保證了即使在誤操作的情況下也會保護激光器過載；

4）模塊具有信號傳輸指示燈，方便學生觀察光信號的接收及實驗故障排查。

5）采用步進式方法測試激光器驅動電流和發光功率。

6）TTL光模塊、光接口可選、傳輸速率0-10M。

實驗1  光無源器件使用實驗

實驗2  光功率計使用實驗

實驗3  數字邏輯測試實驗

實驗4  單模光纖損耗測試實驗

實驗5  光纖接頭插入損耗測試實驗

實驗6  半導體激光器P-I特性曲線測試實驗

實驗7  光發射機組成實驗

實驗8  光接收機的組成及靈敏度測試實驗

實驗9  模擬信號光纖傳輸系統實驗

實驗10  數字信號光纖傳輸系統實驗

實驗11  光電二極管響應度測試實驗

實驗12  數字光發送機消光比測試實驗

實驗13  數字光發送機指標測試實驗

實驗14  數字光接收機指標測試實驗

實驗15  微弱光信號前置放大電路性能測試實驗

實驗16  PCM音頻光端機實驗實驗12 E1信號復用解復用光系統傳輸實驗

實驗17  NRZ編譯碼及其在光纖通信系統中傳輸實驗

實驗18  CMI編譯碼及其在光纖通信系統中傳輸實驗

實驗19  數字信號電光、光電轉換傳輸實驗

實驗20  5B6B編解碼及其在光纖通信系統中傳輸實驗

實驗21  擾碼解擾碼及其在光纖通信系統中傳輸實驗

實驗22  光纖與光纜盤纖實驗

實驗23  1310nm/1550nm雙波長光發送/接收通道設計實驗

實驗24  可視激光器設計實驗

實驗25  數字光功率計LCD液晶顯示電路二次開發實驗

實驗26  數字光功率計人機交互功能鍵盤二次開發實驗

實驗27  基于1*9光模塊的數字可調光源驅動設計實驗

實驗28  光纖接入網分路器設計與測試實驗

實驗29  光纖通信傳輸綜合實驗
