SHKCN-17型微波通信實驗平臺
一、基本要求系統特點
1.工作頻率為2.0~2.5GHZ、2.4GHZ是國家規定的業余無線電頻段，不會對公網與專網產生電磁污染；2.4GHZ能充分體現微波信號特點；2.4GHZ配套儀表價格低，利于實驗室建設。

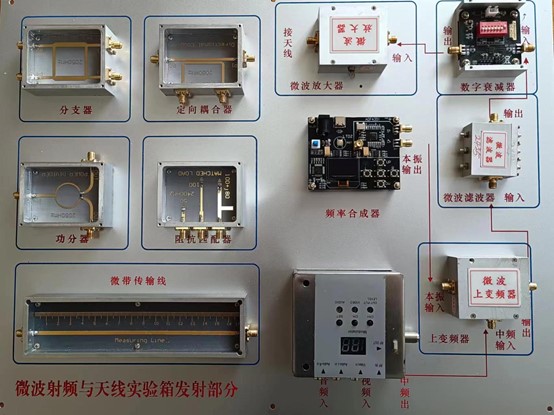

2.微波與天線綜合實驗系的微波發射實驗系統及微波接收實驗系統分別設計制作在兩個獨立的實驗箱中，便于拉開距離，進行微波信號傳輸實驗及微波天線性能實驗。
3.為避免實驗室中多臺設備同時工作時的相互干擾，頻率設置2000～2500MHz；頻率步進0.1 MHz,該系統具有任意個獨立信道，鍵盤設定頻率LED顯示，操作設定直觀方便。
4.微波模塊間連接采用軟電纜連接方式，既提高連接的靠性，同時也不失模塊間連接的靈活性。有利于熟悉微波系統中信號的流程，同時也便于對單個模塊輸入、輸出信號進行測試。
5.實驗箱中各微波模塊采用透明防靜電蓋板，便于學生觀看微波模塊內部結構，增強對微波模塊的感性認識。
6.自帶140MHZ中頻信號源，微波掃頻信號源，僅需配置微波頻譜儀，就能完成全部實驗。
7.配有彩色電視攝像頭和監視器，可實現現場視頻圖像和音頻微波傳輸。
二、實驗項目
實驗1：微波常用儀器與接口器件的使用
實驗2：矢量網絡分析儀、頻譜分析儀應用實驗
實驗3：微波上變頻器的測試實驗
實驗4：微波下變頻器的測試實驗
實驗5：微波鎖相振蕩器的測試實驗
實驗6：微波壓控振蕩器實驗
實驗7：微波開關實驗
實驗8：微波檢波器及LED輸出功率顯示實驗
實驗9：微波數字可變衰減器實驗
實驗10：微波功率放大器實驗
實驗11：微波低噪聲放大器實驗
實驗12：微波射頻發送系統電路組成及介紹
實驗13：微波射頻接收系統電路組成及介紹
實驗14：微波射頻接頭及轉接器實驗
實驗15：圖像中頻調制器、解調器實驗
實驗16：微波電視信號發送系統和接收系統實驗
實驗17：微波傳輸線參數的測量與計算
實驗18：終端開路短路微帶線反射系數及駐波比測量
實驗19：終端匹配時微帶線及反射系數及駐波比測量
實驗20：終端接任意負載時微帶線反射系數及駐波比測量
實驗21：終端接各種負載時同軸線沿線電壓分布測量
三、技術參數
序號 | 項目 | 參數技術指標 |
1 | 微波壓控振蕩器 | 2300－2450MHz |
2 | 定向耦合器 | F＝2000±50MHz,⊿f＞800MHz,C=10,D≥10dB |
3 | 匹配負載 | 50匹配負載,50－100，50－100j80 |
4 | 微波鎖相振蕩器 | 2250－2500MHz，可選 |
5 | 數字可變衰減器 | 750－4000MHz，IL＝0.5～31.5dB |
6 | 中頻調制器 | 殘留邊帶幅制，頻率136.75MHz,電平可調 |
7 | 上下變頻器 | 2000－3000MHz，IF=40－500MHz，L≤12dB |
8 | 失配負載 | 開路，短路，200歐姆 |
9 | 微波低噪聲放大器 | F＝2000－3000MHz,G≥28，NF≤2 |
10 | 微波鏡像抑制濾波器 | S波段 帶寬150MHz IL≤2dB |
11 | 微帶濾波器 | F=2600±50MHz，⊿f＝30MHz，IL≤2dB |
12 | 功率分配器 | F=2000－3000MHz，⊿f＝1000－3000MHz |
13 | 微帶測量線 | ⊿L≥170mm,VSWR≤1.05 |
14 | 分支耦合器 | F＝2050±50MHz,⊿f≥300MHz,D≥12dB |
15 | 微波開關 | 低插入損耗：0.9dB至2GHz，57dB高隔離 |
16 | 數字可變衰減器 | 0到31.5DB 步進0.5dB |
17 | 微帶天線 | F＝2400±100MHz,⊿f＝2000MHz,G≥10dB |
四、實驗成套配置
序號 | 設備名稱 | 數量 | 備注（單套配置） |
1 | 微波綜合實驗箱發射接收 | 2臺 | 2臺為一套 |
2 | 微帶八木天線 | 一套 | 2400MHz |
3 | 微波通信綜合實驗指導書 | 1本 |
五、實驗所需儀器
序號 | 設備名稱 | 數量 | 備注 |
1 | 頻譜分析儀 | 1套 | 四套一臺 |
2 | 小型矢量網絡分析儀 | 1臺 | 四套一臺 |
3 | 筆記本電腦 | 1臺 | 用于顯示小型矢量網絡測試結果 |

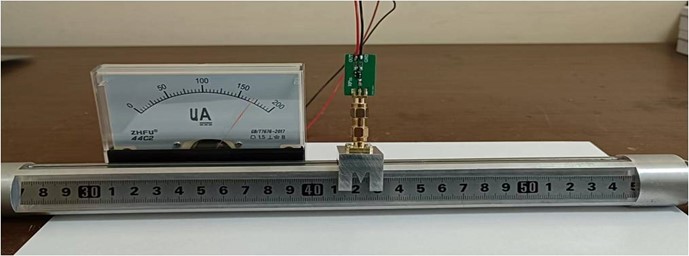

用微安表測量同軸線波長

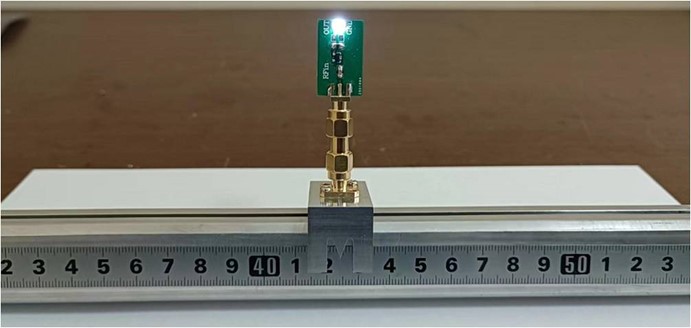

用LED測量同軸線波長
