微波技術與天線綜合實驗平臺

SHKC-WT8型微波技術與天線綜合實驗平臺

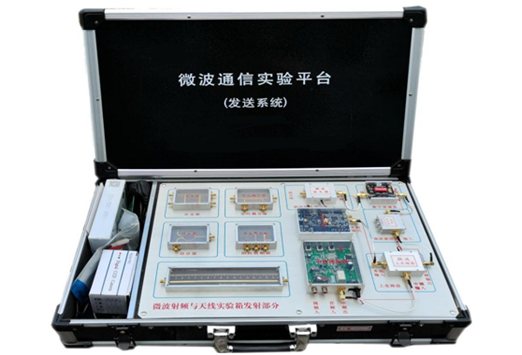

微波技術及天線發送實驗平臺

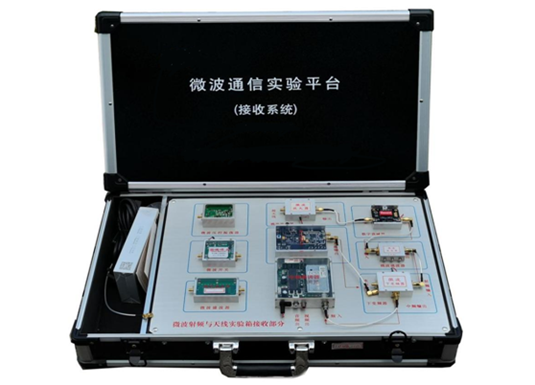

微波技術及天線接收實驗平臺

一、系統平臺主要特點

1.該微波技術及天線實驗平臺的傳輸系統具有16個獨立信道，能完成微波無線通信及天線綜合實驗，可以避免實驗室中多臺設備同時工作時的相互干擾。

2.頻率范圍2250～2600MHz，頻率可選可選。

3.微波技術及天線（含圖像傳輸）發送系統平臺：微波寬帶鎖相頻率信號源、中頻調制器、微波上變頻器、微波微帶腔體濾波器、微波數字可變衰減器、微波發送放大器、微波定向耦合器、微波功率分配器、微波分支耦合器、阻抗匹配器、微帶測量傳輸線、發送微帶天線與攝影頭等組成，構成完整的微波發送系統。

4.微波技術及天線（含圖像傳輸）接收系統平臺：接收天線、微波接收鏡像抑制腔體濾波器、微波接收下變頻器、微波接收數字可變衰減器、微波接收低噪聲放大器、微波壓控振蕩器、微波微帶濾波器、微波開關、監視器等組成，構成完整的微波接收系統。

5.該實驗系統的無源模塊、微波天線與微波系統：集成了微波信號的產生、發送、傳輸、接收、放大、變頻、濾波等各種微波信號工作處理過程，既可對微波信號各個工作處理部件進行單獨研究測試分析實驗，同時也可把各部件連接，組成完整的微波通信發、收系統，進行系統調測與研究，天線支架的底座應直接固定在實驗箱上，無需另配，方便老師與學生的實驗操作。

6.該實驗系統能完成微波模塊演示驗證實驗、單元測試實驗、微波系統組網綜合實驗、系統模塊設計實驗，與創新二次開發實驗。

7.微波模塊間連接采用鍍金鋼性SMA接頭連接或軟電纜連接兩種方式，既提高連接的可靠性，同時也不失模塊間連接的靈活性。學生用軟電纜進行模塊間的連接，有利于熟悉微波系統中信號的流程，同時也便于對單個模塊輸入、輸出信號進行測試。

8.相關模塊做成規范的腔體結構，便于學生增強對微波模塊的感性認識；同時考慮學生查看及測試方便，實際電路板設計一目了然，達到理論和實際很好的結合。

9.配有彩色電視攝像頭和彩色監視器，可實現現場視頻、圖像和音頻微波傳輸，圖像清晰，視覺效果好，可進行數字圖象的微波傳輸。

10.提供微波技術及天線實驗教學案例，提供詳細的培訓及教程，加強學生對微波技術及天線的工程應用、二次開發與設計研究能力。

11.模塊板卡上印刷有相應微波模塊的功能文字說明，便于教學。

12.附帶ppt課件及資料豐富全面。

13.系統平臺可作軟件無線電等平臺射頻前端使用；

14.提供豐富的原始設計實驗電路及二次開發的原始相關設計資料與實際測試數據。

15.提供原創的實驗指導書，包括PDF與Word電子版本，供老師實驗參考。

16.能做到有本專業深厚理論水平與實踐經驗豐富的副教授級別以上的老師上門服務，即能上實驗課，能保證實驗教學效果，能讓學生在規定的實驗課時內掌握微波通信的實踐工程實際應用。

二、射頻微波實驗設備組成

建設一個相對較為完整的微波技術與天線實驗室，由7個部分組成：

1.微波技術及天線（含圖像傳輸）發送實驗平臺；

2.微波技術及天線（含圖像傳輸）接收實驗平臺；

3.射頻模組訓練套件平臺（微波口袋實驗室組件）；

4.微波技術教學版矢量網絡（硬件、軟件）分析測試平臺；

5.微波技術實驗教學案例軟件；

6.頻譜分析測試儀；

三、射頻微波技術及天線指標參數

（一）微波技術及天線（含圖像傳輸）發送實驗平臺

1.發送端微波寬帶鎖相頻率信號源

(1）輸出頻率范圍：35MHz～4400MHz

(2）模塊功能：點頻、掃頻及功率調整

(3）供電電壓：5V，供電電流：220mA

(4）通訊協議：SPI

(5）平臺CPU：STM32F103X

(6）模塊參考頻率：100MHz，參考頻率幅度：700mVpp

(7）輸出功率：不小于6dBm

(8）頻率控制步進：0.1MHz按鍵調整

(9）掃頻頻率步進：0.1～999.9MHz按鍵調整

(10）輸出功率調整：0,-3,-6,-9dB按鍵調整

(11）模塊特點：OLED顯示屏，上位機USB通訊口，集成按鍵操作，良好人機交互界面。

2.微波中頻調制器：

(1)模塊功能：殘留邊帶調幅，電平可調

(2)供電電壓：5V

(3）供電電壓流：100mA

(4）輸出頻率范圍：472MHz至900MHz

(5）輸出功率：0dBm

(6）頻率控制步進：8MHz按鍵調整

(7）輸出功率調整：0～10dB按鍵調整

(8）微電腦控制，圖像伴音雙鎖相（PLL）頻率穩定精確，性能可靠

(9）數碼頻道顯示，頻道直接觸摸調換，操作簡便

(10）頻道具有斷電記憶保存功能，輸出電平連續可調，可靠性高

(11）射頻，輸出電平：≥90dBuV

(12）視頻，視頻帶寬：5 MHz

(13）音頻，輸入阻抗：20 KΩ不平衡

3.微波發送上變頻器：2000～3000MHz，IF=40～1000MHz，L≤6dB

4.微波微帶腔體濾波器：F=2400±25MHz，⊿f＝50MHz，IL≤2dB

5.微波發送數字可變衰減器：

(1)頻率范圍：750～2500MHz，IL＝0～40dB，步進0.5dB

(2)供電電壓：5V直流(典型電流值5mA)

(3)程控增益衰減范圍：0到31dB步進0.5dB輸入輸出阻抗：50歐姆

(4)模塊支持并口和串口模式功能

(5)帶寬：9KHz到4GHz(不同頻率下衰減值有所不同，具體請參考S21曲線指標)

(6)帶有外殼屏蔽。

6.微波發送功率放大器：F＝2000～3000MHz,G≥28，NF≤2

7.微波定向耦合器：F＝2000±50MHz,⊿f＞800MHz,C=10,D≥10dB

8.微波功率分配器：F=2000～3000MHz，⊿f＝1000～3000MHz；

9.微波分支耦合器：F＝2050±50MHz,⊿f≥300MHz,D≥12dB

10.阻抗匹配器：50Ω匹配負載、50～100、50～100j80三種方式

11.微帶測量傳輸線：⊿L≥170mm,VSWR≤1.05

12.發送微帶八木天線：F＝2400±100MHz,⊿f＝2000MHz,G≥10dB

13.攝影頭：標準視頻傳輸輸出信號

（二）微波技術及天線（含圖像傳輸）接收實驗平臺

1.接收端微波寬帶鎖相頻率信號源

(1）輸出頻率范圍：35MHz～4400MHz

(2）模塊功能：點頻、掃頻及功率調整

(3）供電電壓：5V，供電電流：220mA

(4）通訊協議：SPI

(5）平臺CPU：STM32F103X

(6）模塊參考頻率：100MHz，參考頻率幅度：700mVpp

(7）輸出功率：不小于6dBm

(8）頻率控制步進：0.1MHz按鍵調整

(9）掃頻頻率步進：0.1～999.9MHz按鍵調整

(10）輸出功率調整：0,-3,-6,-9dB按鍵調整

(11）模塊特點：OLED顯示屏，上位機USB通訊口，集成按鍵操作，良好人機交互界面。

2.接收中頻解調器：

(1）供電電壓：12V

(2）供電電流：不小于300mA

(3）輸入頻率范圍：UHF472MHz至900MHz

(4）輸出信號：調制器音視頻信號輸入，解調器標準音視頻信號輸出

(5）輸出波形：殘留邊帶電視信號

(6）RF音頻制式：6.5 PAL制式

(7）RF輸入：不小于56DB

3.微波接收下變頻器：2000～3000MHz，IF=40～1000MHz，L≤5dB

4.微波接收鏡像抑制腔體濾波器：F=2400±25MHz，S波段帶寬150MH，z⊿f＝50MHz，IL≤2dB

5.微波接收數字可變衰減器：

(1）頻率范圍：750～2500MHz，IL＝－3～40dB

(2）供電電壓：5V直流(典型電流值5mA)

(3）程控增益衰減范圍：0到31dB步進0.5dB輸入輸出阻抗：50歐姆

(4）模塊支持并口和串口模式功能

(5）帶寬：9KHz到4GHz(不同頻率下衰減值有所不同，具體請參考S21曲線指標)

(6）帶有外殼屏蔽。

6.微波接收低噪聲放大器：F＝2000～3000MHz,G≥28，NF≤2

7.微波壓控振蕩器：2300～2450MHz

8.微波微帶濾波器2.4GHz：F=2400±20MHz，⊿f＝50MHz，IL≤2dB

9.微波開關：低插入損耗：0.9dB至2GHz，30dB高隔離。

10.接收微帶八木天線：F＝2400±100MHz,⊿f＝2000MHz,G≥10dB

11.監視器：標準視頻傳輸輸入信號

四、微波口袋實驗室微波組件（可選配）

口袋實驗室微波組件教學實驗?zāi)K包含微波放大器、微波濾波器、微波功分器、微波衰減器、微波傳輸線、微波耦合器等典型微波射頻電路，可與微波技術教學版矢量網絡分析測試（硬件、軟件）平臺配合使用，專門用作實驗教學演示以及調試微波組件與配件，是一款非常理想的微波實驗教學產品。

1.微波放大器

(1）工作頻率：400MHz～2.9GHz；

(2）增益：15.5±1dB；

(3）P-1dB：≥8.5dBm；

(4）三階截點：≥20dBm；

(5）工作電壓：+6V；

(6）供電方式：USB供電。

★2.微波聲表面波濾波器

(1）工作頻率：900MHz～930MHz；

(2）插入損耗：≤3.0dB；

(3）幅度平坦度：≤1.5dB；

(4）回波損耗：≥12dB；

(5）帶外抑制：≥42dB (15MHz～850MHz&960MHz～1100MHz)；

(6）功率容量：+15dBm；

(7）耐壓值：+3VDC；

(8）源端/負載端阻抗：50Ω。

3.微波集總LC濾波器

(1）工作頻率：0～480MHz；

(2）插入損耗：≤1.85dB；

(3）帶外抑制：≥38dB (900MHz～3GHz)；

(4）阻抗：50Ω。

4.威爾金森微波功分器

(1)工作頻率：1.4GHz～1.9GHz；

(2)插入損耗：≤3.55dB（包含3dB分配損耗）；

(3)隔離度：≥15dB；

(4)幅度平坦度：≤0.05dB；

(5)相位平坦度：≤0.3°。

5.微波T型衰減器

(1）工作頻率：0～2.9GHz；

(2）衰減量：5.5±0.8dB；

(3）駐波比：≤1.6；

(4）最大輸入電流(DC)：0.5A；

(5）最大輸入電壓(DC)：10V。

6.微波Pi型衰減器

(1）工作頻率：0～2.8GHz；

(2）衰減量：3±0.8dB；

(3）駐波比：≤1.6；

(4）最大輸入電流(DC)：0.5A；

(5）最大輸入電壓(DC)：10V。

7.微波帶地共面波導傳輸線

(1）工作頻率：0～2.9GHz；

(2）插入損耗：≤0.6dB；

(3）駐波比：≤1.3。

8.微帶傳輸線

(1）工作頻率：0～2.9GHz；

(2）插入損耗：≤0.7dB；

(3）駐波比：≤1.3。

9.微波3dB分支線定向耦合器

(1）工作頻率：1.8～2.0GHz；

(2）輸入損耗：≤3.8dB；

(3）回波損耗：≥15dB；

(4）耦合度：3.65±0.3；

(5）方向性：≥12.5dB。

10.微波平行耦合線定向耦合器

(1）工作頻率：1.6～2.0GHz；

(2）插入損耗：≤0.55dB；

(3）回波損耗：≥19dB；

(4）耦合度：21.4±0.5；

(5）方向性：≥2.5dB。

五、微波教學版矢量網絡（硬件、軟件）分析測試平臺（可選配）

▲1.微波技術教學矢量網絡（硬件、軟件）分析測試平臺，配置本公司專用教學軟件進行數據分析處理，并與微波技術與天線實驗平臺，或與微波口袋實驗組件配套結合使用進行實驗教學，其中，微波口袋實驗組件是更加豐富學生拓展微波工程技術應用，提高實驗訓練能力的好的設備組件。

2.微波技術教學版矢量網絡（硬件、軟件）分析測試平臺的系統軟件能安裝在微波技術控制管理系統中，或者是學校實驗室配置的計算機主機中進行實踐教學。

3.系統軟件支持多格式數據導出包括 JPEG、Excel、ZPlots、S1P、S2P 、PDF等；友好的用戶界面，支持 Windows、Linux、Mac系統。

4.系統平臺增強高頻抗干擾能力，改善設備散熱，改善重復測量和不同時間測量的一致性及再現性，使測量更精確、可靠。

5.系統平臺中配套軟件中集成了信號發生器功能，頻率用戶可以從 1MHz～3000MHz自行設定，信號發生器的默認輸出口是 DUT口。

6.頻率測量范圍從 1000KHz～3.0GHz，

7.該平臺支持傳輸（S21)反射（S11） S11、S21的 S參數測量

8.系統平臺帶軟件開路、短路、負載、直通校準功能，測試結果更準確。

9.信號電平：0dbm;

10.頻率步進：10Hz。

11.阻抗范圍：1～1000 歐姆。

12.輸出功率：-6dB@500MHz。

13.測量S參數，電壓駐波比，阻抗、傳輸線長度、傳輸線損耗、史密斯圓圖；

14.矢量網絡分析測試平臺帶軟件開路、短路、負載、直通校準功能。

15.RF 端口為 SMA 連接器(均為外螺內孔)。

16.匹配網絡測試：分立元件級間匹配設計與調整測試；微帶線件級間匹配設計與調整測試；

17.傳輸線匹配設計與調整；變頻器匹配及變頻性能改善設計與調整；

18.天線特性測試：天線帶寬、增益、阻抗、饋線對天線阻抗影響測量實驗

19.收/發天線系統調整與天線間衰減測量、天線駐波比、反射系數測量；

20.全相位測量，并集成史密斯圖。

21.阻抗測量：有源、無源器件阻抗；

六、微波技術控制管理系統（軟件、硬件）（可選配）

1.該微波技術控制管理系統（軟件、硬件）與微波技術專用教學矢量網絡分析測試平臺、微波技術與天線實驗平臺配套結合教學實驗使用，能安裝專用教學軟件組合使用進行實驗教學。

2.芯片組：B460 英特爾芯片

3.處理器：英特爾酷睿I5 10400 6核心 12線程 主頻2.9G

4.內存：8G

5.硬盤：高速512G

6.顯卡：英特爾集成顯卡

7.網卡：1000M BPS 以太網卡

8.擴展槽：有

9.機箱：可立可臥帶安全鎖≤15L

10.USB接口：4個外置USB端口

11.顯示器： 21.5 LED顯示器

12.電源：≥180 W，預留2個SATA供電接口、1個6+2Pin顯卡供電接口

13.軟件：出廠預裝win10專業版

14.鍵盤鍵鼠：原裝 USB 套件，USB鍵盤和鼠標。

15.安全性：配置原廠終端管理功能：實現對硬盤設備數據進行擦除 ；硬盤SMART功能，對硬盤的加解密和加解鎖。

16.性能監控：可擴展提供同一品牌的原廠性能分析軟件，軟件無代理程序并可以遠程運行，無品牌限制，檢測磁盤I/O，吞吐量，容量，CPU，內存使用率，延時，隊列深度，讀寫比等指標，支持windows，linux系統。

17.提供遠程控制及維護軟件：基于B2C的遠程控制模式，跨平臺訪問，支持Windows、mac osx、Linux、Android、Raspberry Pi系統。遠程終端通過瀏覽器認證方式訪問和控制目標主機，與遠程計算機始終保持安全連接。

18.微波電路教學仿真軟件ADS、微波射頻HFSS教學仿真軟件均能安裝在微波技術控制管理系統中，或者是學校實驗室配置的計算機主機中進行實踐教學，并提供技術支持。

七、頻譜分析測試儀

1.采用全數字中頻技術，頻率范圍9KHz～3.6 GHz，最小分辨率帶寬（RBW）不高于10Hz，RBW精度不低于5%；

2.體積不大于400mm*210mm*100mm，超薄設計，厚度不大于100mm，節省更多的桌面空間；

★3.屏幕不小于10.4英寸TFT液晶顯示，分辨率不低于800*600；

★4.VGA視頻輸出；

★5.同時還有其它豐富的接口設計，不少于14個外部接口，具有射頻輸入端、跟蹤源輸出端、耳機接口、USB host & USB Device、LAN接口、REF輸入、REF輸出、TRIGGER IN、安全鎖孔、AC輸入端、RS232、保險絲座等接口；

★6.最大安全輸入電平不小于+30dBm，最大直流輸出電壓不小于50V，綜合幅度精度不大于1.5dB；

7.支持EMI預兼容測量功能，可使用配套軟件完成完整測試和生成報告；

★8.跟蹤源支持獨立CW信號輸出，輸出范圍為35MHz-3.6GHz；

★9.跟蹤源信號輸出頻率范圍100kHz～3.6GHz，幅度范圍為-40dBm～0dbm，步進1dB；

10.豐富的調制模式，具備不少于ＡＭ、ＦＭ、ＰＭ三種調制模式；

11.具有豐富的測量功能，測量項不少于通道功率、ACP、OBW、EBW、載噪比、諧波失真、TOI等；

12.具有多種儀器自動設置功能，包括不少于自動調諧，自動量程，自動刻度，自動耦合，用戶預置等自動設置功能。

九、射頻微波技術天線實驗內容

(一)微波基本實驗：

1.微波常用儀器與接口器件的使用

2.矢量網絡分析儀、頻譜分析儀應用實驗

3. 微波上變頻器的測試實驗

4. 微波下變頻器的測試實驗

5. 微波鎖相振蕩器的測試實驗

6. 微波壓控振蕩器實驗

7. 中頻放大器實驗

8. 微波功分器實驗

9. 微波數字可變衰減器實驗

10. 微波功率放大器實驗

11. 微波低噪聲放大器實驗

12. 微波系統測試實驗

(二)天線技術實驗

1.微帶天線實驗

2.史密斯圓圖分析與應用實驗

(三)微波通信收發系統組網實驗

1.微波射頻發送系統電路組成及介紹

2.微波射頻接收系統電路組成及介紹

3.微波射頻接頭及轉接器實驗

4.圖像中頻調制器實驗

5.圖像中頻解調器實驗

6.微波電視信號發送系統和接收系統實驗

7.終端開路微帶線反射系數及駐波比測量

8.終端短路同軸線和微帶線反射系數及駐波比測量

9.終端匹配時同軸電纜及微帶線及反射系數及駐波比測量

(五)二次開發實驗

1.微波濾波器與微波低噪聲放大器的設計與二次開發

2.微波上、下變頻器的設計與二次開發

3.微波放大器設計與二次開發

十、射頻微波技術仿真實驗

微波技術實驗教學案例：

1.常用微波仿真設計軟件的熟悉使用實驗

2.微波分支器的仿真分析實驗教學案例

3.微波定向耦合器的仿真分析實驗教學案例

4.微波功率分配器仿真分析實驗教學案例

5.微波阻抗匹配器的仿真分析實驗教學案例

6.基本傳輸線和微帶線的電路仿真分析實驗教學案例

7.微波功率分配器、可變衰減器仿真分析實驗教學案例

8.微波放大器、微波壓控振蕩器仿真實驗教學案例

9.微帶天線和振子天線的設計仿真實驗教學案例

十一、微波口袋組件實驗內容

使用微波技術教學矢量網絡分析測試（硬件、軟件）平臺，可以對微波口袋式10個實驗組件進行測試實驗與工程應用項目開發設計，這些實驗項目如下：

1.口袋組件微波放大器測試實驗

2.口袋組件微波聲表面波濾波器測試實驗

3.口袋組件微波集總LC濾波器測試實驗

4.口袋組件威爾金森微波功分器測試實驗

5.口袋組件微波T型衰減器測試實驗

6.口袋組件微波Pi型衰減器測試實驗

7.口袋組件微波帶地共面波導傳輸線測試實驗

8.口袋組件微帶傳輸線測試實驗

9.口袋組件微波3dB分支線定向耦合器測試實驗

10.口袋組件微波平行耦合線定向耦合器測試實驗

十二、設計與制作訓練

平臺采用微波射頻系統口袋式模組硬件電路中的開放性微波射頻電路板設計原理，無任何遮擋。

學員可自主設計其它類型的包括口袋式模組硬件電路中在內的微波部件和射頻組合組件系統，嵌入本系統中實際驗證其功能。

為學員提供集課程學習、設計制作、綜合訓練于一體的綜合性訓練平臺。真正提高學員的實際動手能力。

制作題目1.微波系統：微波放大器測試及小制作

制作題目2.微波系統：微波聲表面波濾波器測試及小制作

制作題目3.微波系統：微波集總LC濾波器測試及小制作

制作題目4.微波系統：微波T型衰減器測試及小制作

制作題目5.微波系統：微波Pi型衰減器測試及小制作
