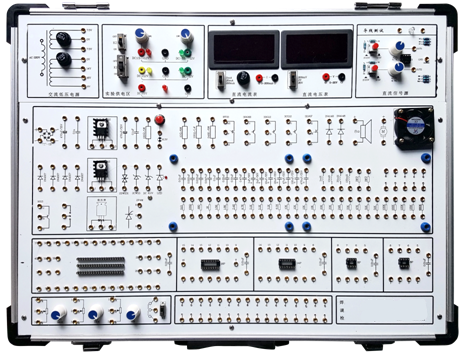

SHKC-A5型模擬電路實驗箱

模擬電路實驗箱是一款專為電類和非電類專業實驗教學設計的設備，它集全鋁合金箱體、高性能線性電源和多樣化的實驗電路板于一體。這款實驗箱不僅支持固定功能模塊的實驗，更允許學生自行搭建電路，提供了極大的靈活性。實驗電路的設計清晰明了，元器件符號一目了然，所有實驗用元器件均焊裝在線路板的反面，確保了實驗過程的安全與穩定。

一、技術指標

1. 電源配置：

• 輸入：AC220V±10%, 50HZ，確保了廣泛的適用性和穩定性。

• 輸出：包括多檔直流電壓輸出，如DCV ±12V/0.5A，DCV ±1.5V～±12V/0.5A，以及DCV +5V/1A，且各路均具備短路保護功能，極大地提高了實驗的安全性。

• 交流低壓輸出：包括多檔電壓輸出，如ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V/0.2A，滿足了不同實驗的需求。

2. 信號源特性：

• 直流信號源：提供雙路-5V～+5V, -0.5V～+0.5V的連續可調信號，為實驗提供了豐富的信號源選擇。

3. 測量儀表：

• 配備0-20V的數字直流電壓表和200MA數字直流電流表，均具備多檔測量范圍，確保了測量的精確性。

4. 分立元件設計區：

• 提供了豐富的分立元件，如二極管、三極管、電阻、電容等，以及阻容件自由接插區，為學生提供了廣闊的實踐空間。

• 設計有擴展模塊電路實驗區，支持選配固定線路實驗模塊，鼓勵學生進行創新實踐。

5. 固定線路獨立模塊：

• 涵蓋了單管、雙管放大電路、運放電路、功率放大電路、整流濾波電路等多種固定線路實驗板，為學生提供了完整的實驗環境。

6. 機箱與連接：

• 機箱采用堅固型鋁合金框架和厚實的ABS塑料包角，確保了設備的耐用性。

• 實驗線路的連接采用自鎖緊式涂金插孔，確保了連接的穩定性和可靠性。

二、實驗內容

（一）分立元件電路實驗

該部分實驗涵蓋了從基本放大電路到整流濾波電路等多種電路類型，旨在幫助學生深入理解電路的基本原理和特性。

（二）集成運算放大電路實驗

該部分實驗主要圍繞集成運算放大器展開，包括模擬運算電路、積分與微分電路、波形發生電路等多種實驗內容，幫助學生掌握集成運算放大器的應用技巧。

（三）綜合實驗

綜合實驗部分通過實際項目如萬用表、溫度檢測控制和函數信號發生器的設計與制作，培養學生綜合運用所學知識解決實際問題的能力。

三、實驗箱配置
