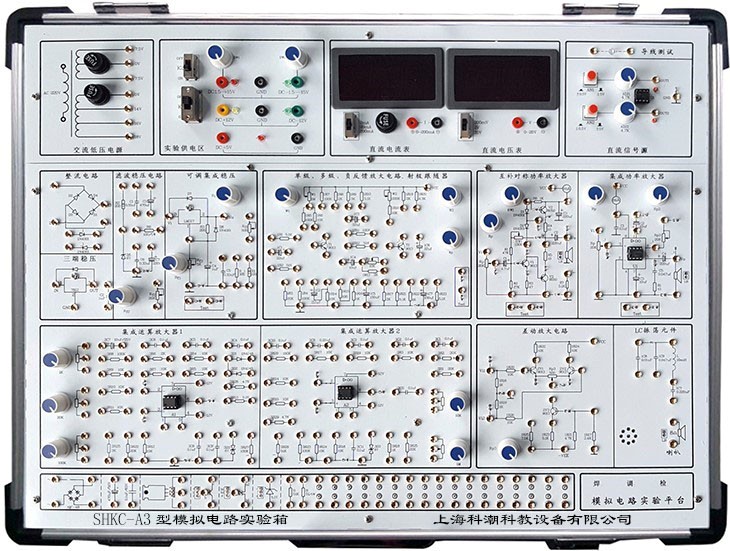

SHKC-A3型模擬電路實驗箱

模擬電路實驗箱是一款功能全面、設計精良的教學設備，旨在為電類和非電類專業的學生提供實踐操作和學習的平臺。本實驗箱采用鋁木合金箱體，不僅堅固耐用，而且外觀美觀大方。實驗箱內部配備了高性能線性電源和多樣化的實驗電路板，以滿足各種實驗需求。

一、技術指標

1. 工作電源：

• 輸入：AC220V±10%, 50HZ，確保廣泛的電源適應性。

• 輸出：提供多種直流和交流電壓輸出，包括ACV 0V、14V、16V、18V低壓交流電源以及DCV ±1.5V～±15V連續可調直流電源，均具備短路保護自動恢復功能，確保實驗安全。

• 電源保護：完善的電源保護電路，包括過流保護、過壓保護、接反保護，為實驗提供全方位的安全保障。

2. 信號源：

• 直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調，滿足多種實驗需求。

3. 固定功能模塊：

• 包括單級放大電路、二級放大電路、射極跟隨器電路、差動放大電路、負反饋放大電路等多種電路模塊，方便學生進行實驗操作。

4. 分立元件區：

• 設有多種分立元件，如8Ω揚聲器、橋堆、單結晶體管、電容、穩壓管、三極管等，并配有鍍銀長紫銅管插孔，滿足不同管腳的接插需求。

5. 測量儀表：

• 配備直流數字電壓表和直流數字電流表，分檔測量，精確度高，方便學生觀察和記錄實驗數據。

6. 機箱與連接：

• 機箱采用堅固型鋁合金框架和厚實的ABS塑料包角，結構穩固，外觀美觀。

• 實驗線路的連接采用高可靠自鎖緊防轉疊插座和自鎖緊式涂金插孔，連接穩定可靠，不易氧化。

二、實驗內容

（一）分立元件電路實驗

通過搭建和調試基本單級放大電路、兩級放大電路、負反饋放大電路等多種電路，幫助學生深入理解電路原理，掌握電路分析方法。

（二）集成運算放大電路實驗

涵蓋模擬運算電路、積分與微分電路、波形發生電路、有源濾波器、電壓比較器等多種實驗內容，幫助學生掌握集成運算放大器的應用技巧，提高實際操作能力。

（三）綜合實驗

通過綜合實驗，如用運放組成萬用表、溫度檢測控制、函數信號發生器等，培養學生綜合運用所學知識解決實際問題的能力，提升創新思維和實踐能力。

四、模擬電路實驗箱配置

附：使用本實驗箱需配套儀器儀表:萬用表和示波器
