SHKC-A6型模塊化模擬電路實驗箱

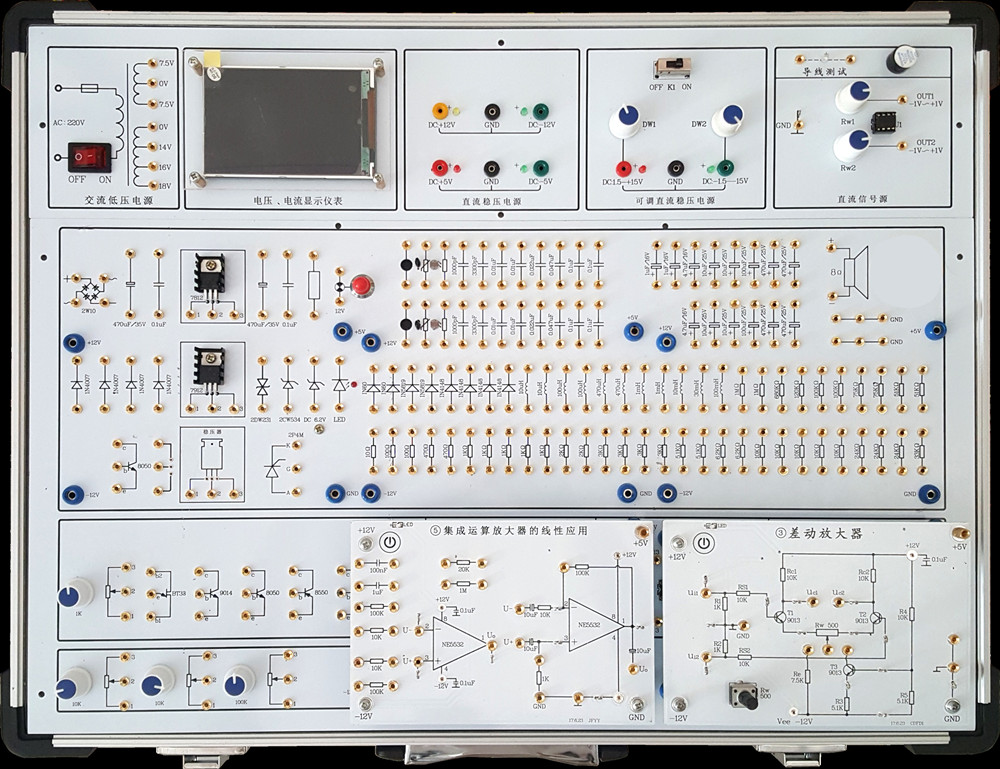

模塊化模擬電路實驗箱是一款集成了全鋁合金箱體、高性能線性電源和實驗電路板的高效能教學工具。該實驗箱設計獨特，不僅提供了固定功能模塊的實驗電路，更支持學生自行搭建實驗電路，這種靈活性大大增強了學生的實踐能力和創新思維。
一、技術指標的優越性能
實驗箱工作電源
這款實驗箱的工作電源設計精巧，輸入電壓為AC220V±10%，頻率為50HZ。其輸出電壓則包括多種規格，如DCV ±12V/0.5A，DCV ±1.5V～±12V/0.5A，以及DCV ±5V/1A，各路電源均帶有短路保護功能，有效保障實驗過程的安全。此外，還提供了交流低壓輸出，包括0V、14V、16V、18V以及帶中心抽頭雙路7.5V/0.2A，滿足各種實驗需求。
電壓電流監測表
實驗箱配備了3.5寸TFT液晶顯示電壓電流監測表，能同時監測4路直流電壓和4路電流。一旦任意一路電源出現短路或欠壓，液晶屏會立即顯示電源故障并發出報警，提醒用戶及時處理。
信號源
實驗箱的信號源功能強大，其中的直流信號源采用雙路設計，輸出電壓范圍可達-1V～+1V，連續可調，為各種實驗提供了穩定的信號源。
分立元件設計區
分立元件設計區是實驗箱的一大亮點，它提供了豐富的元件供學生選擇和使用。包括橋堆、二極管、穩壓管、發光二極管、可控硅、單結晶體管、三端穩壓管、三極管、喇叭、電位器、IC插座、各種固定值的電阻、電容和電感等。此外，還設計有阻容件自由接插區，方便學生進行各種實驗。
固定線路獨立模塊
固定線路獨立模塊是實驗箱的又一重要組成部分。這些模塊采用了獨特的設計，如電源輸入設計在模塊的4角上，采用錯位設計方式避免插反或插錯，以及使用觸摸開關控制模塊電路上的電源等。模塊的種類豐富，包括晶體管共射放大器、場效應管放大電路、差分放大電路、負反饋放大電路等，可以滿足各種實驗需求。
二、實驗操作的便捷性
實驗線路的連接也是實驗箱的一大特點。實驗箱采用了自鎖緊式涂金插孔，這種插孔永不氧化，美觀漂亮，而且實驗導線連接穩定可靠，大大提高了實驗操作的便捷性和穩定性。
三、機箱的堅固耐用
實驗箱的機箱采用了堅固型鋁合金框架和厚實的ABS塑料包角，既美觀又耐用。其參考外形尺寸為480×360×120mm，設計合理，方便攜帶和存放。
二、實驗內容
必做實驗
基本單級放大電路實驗：通過搭建基本單級放大電路，學習并掌握放大電路的基本原理和性能特點。
場效應管放大電路實驗：探究場效應管在放大電路中的應用，了解場效應管的工作特性及與雙極型晶體管的差異。
差分放大電路實驗：學習差分放大電路的結構和工作原理，探究其抑制共模信號、放大差模信號的能力。
負反饋放大電路實驗：通過實驗，了解負反饋對放大電路性能的影響，包括穩定性、失真和帶寬等方面的改善。
運算放大器性能線性應用實驗：通過搭建運算放大器電路，研究其線性應用特性，如電壓跟隨、比例放大等。
模擬運算電路：
電壓跟隨器：學習電壓跟隨器的原理和應用，了解其在電路中的隔離和緩沖作用。
反向比例放大器：搭建反向比例放大器電路，探究其放大倍數與輸入、輸出電壓的關系。
同相比例放大器：研究同相比例放大器的性能特點，比較其與反向放大器的差異。
反相求和比例放大器：通過實驗，了解反相求和比例放大器的輸入與輸出關系。
雙端輸入求和放大電路：探究雙端輸入求和放大電路的工作原理和性能特點。
積分與微分電路：
積分電路：學習積分電路的工作原理，探究其對輸入信號的積分作用。
微分電路：通過實驗，了解微分電路對輸入信號的微分效果。
微積分電路：綜合學習積分與微分電路，理解其在信號處理中的應用。
選做實驗（需選配模塊）
以下實驗內容需要額外選配相應的模塊才能進行，學生可以根據興趣和課程要求選擇相應的實驗。
波形發生電路：
方波發生器：學習方波發生器的原理和設計方法。
占空比可調的矩形波發生器：探究占空比可調矩形波發生器的實現方式。
三角波發生電路：搭建三角波發生電路，了解其工作原理和應用。
鋸齒波發生電路：通過實驗，學習鋸齒波發生電路的設計和應用。
有源濾波器：
低通濾波器：研究低通濾波器的性能和設計方法。
高通濾波器：學習高通濾波器的工作原理和應用場景。
帶阻濾波器：通過實驗，了解帶阻濾波器的設計和實現方式。
電壓比較器：
過零比較器：學習過零比較器的原理和應用。
反相滯回比較器：探究反相滯回比較器的滯回特性和應用。
同相滯回比較器：通過實驗，了解同相滯回比較器的性能特點。
其他高級應用實驗
波形變換電路：研究波形變換電路的原理和設計，實現不同波形之間的轉換。
正弦波振蕩器實驗：搭建正弦波振蕩器電路，學習其工作原理和振蕩條件。
線性穩壓電源設計與調測：通過設計線性穩壓電源電路，學習穩壓電源的基本原理和調測方法。
VGA 可變增益放大器實驗：探究VGA可變增益放大器的性能特點和應用場景。
集成功率放大電路設計與測試：學習集成功率放大電路的設計方法和測試技術。
紅外光通信實驗：通過實驗，了解紅外光通信的基本原理和實現方式。
聲光控觸發報警器實驗：搭建聲光控觸發報警器電路，學習其工作原理和應用。
觸摸報警器實驗：探究觸摸報警器的設計和實現方法。
開關電源應用設計實驗：學習開關電源的基本原理和應用設計。
精密整流絕對值、峰值檢測實驗：通過實驗，了解精密整流和峰值檢測電路的工作原理。
電壓比較器之晶體管β 篩選器設計：學習晶體管β篩選器的設計方法和應用。
直流電機 PWM 調速器（正反控制加光耦、H 橋和保護）：通過實驗，掌握直流電機PWM調速器的設計和控制方法，了解其正反控制、光耦隔離以及H橋驅動和保護機制。
三、實驗箱配置
序號 | 名稱 | 說明 | 數量 |
1 | SHKC-A6主機箱 | 含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件 | 1臺 |
2 | 供電電源線 | 1.5m | 1根 |
3 | 2號實驗導線 | 50cm | 25根 |
4 | 保險絲 | 2A | 2支 |
5 | 實驗指導書 | 1本 | |
1-19需選配模塊 | |||
1 | 基本單級放大器測試模塊 | 1 | |
2 | 場效應管放大電路模塊 | 1 | |
3 | 差分放大電路模塊 | 1 | |
4 | 負反饋放大電路模塊 | 1 | |
5 | 集成運算放大器線性應用 | 1 | |
6 | 運算放大器模塊1 | 1 | |
7 | 運算放大器模塊2 | 1 | |
8 | 正弦波振蕩器模塊 | 1 | |
9 | 集成功率放大電路設計與測試模塊 | 1 | |
10 | 整流濾波并聯穩壓電路模塊 | 1 | |
11 | 線性穩壓電源設計與調測模塊 | 1 | |
12 | VGA 可變增益放大器模塊 | 1 | |
13 | 紅外光通信模塊 | 1 | |
14 | 聲光控觸發報警器模塊 | 1 | |
15 | 觸摸報警器模塊 | 1 | |
16 | 開關電源應用設計模塊 | 1 | |
17 | 精密整流絕對值、峰值檢測模塊 | 1 | |
18 | 電壓比較器之晶體管β 篩選器設計模塊 | 1 | |
19 | 直流電機 PWM 調速器模塊（正反控制加光耦、H 橋和保護）。 | 1 | |
