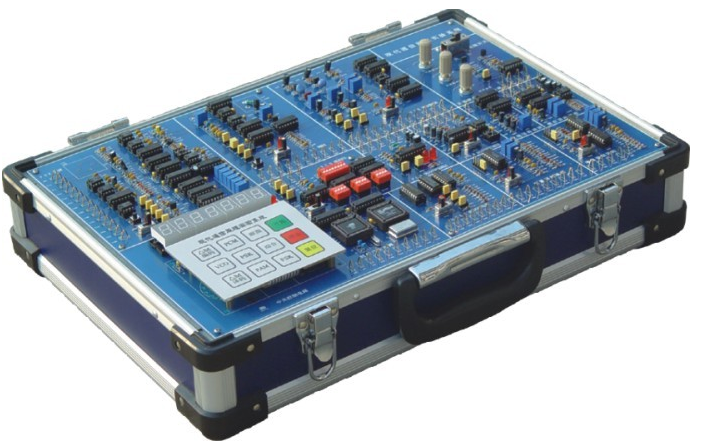

SHKC-CM2型通信原理實驗箱

通信原理實驗箱是一款專為電子類專業學生設計的實驗工具，其設計靈感源于全國電子類統編教材《通信原理》和《通信原理實驗》。這款實驗箱提供了一個綜合的實驗環境，其豐富的功能和清晰的板面圖示，使得接線和測試變得簡單直觀。

一、功能組件概覽

1. 直流穩壓電源：實驗箱提供±15V／0.5A、±6V／0.5A、±12V／0.5A共六路直流穩壓電源，確保實驗的穩定進行。

2. CPU微處理器及接口：作為系統的核心，CPU微處理器和電路接口為實驗提供了強大的控制能力。

3. 數碼管顯示：通過8位數碼管，用戶可以直觀地查看實驗狀態和結果。

4. 薄膜鍵盤操作：16個按鍵組成的薄膜鍵盤方便用戶設定信號和實驗?zāi)Ｊ健?/p>

5. 數字信號產生電路：利用CPLD技術設計的多種數字信號產生電路，為實驗提供了豐富的信號源。

6. 幀同步信號識別：專門的電路用于識別和分析幀同步信號。

7. 特殊碼產生電路：實驗箱還配備了偽隨機碼、特殊碼產生電路，滿足特定實驗需求。

8. 信號發生器：低頻正弦波信號發生器為實驗提供了基礎信號。

9. 抽樣定理與PAM模塊：包含抽樣定理和脈沖調幅（PAM）的電路模塊，幫助學生深入理解數字信號處理的原理。

10. PCM與增量調制模塊：脈沖編碼調制（PCM）和增量調制（M）的電路模塊，用于研究不同調制方式的特性。

11. PSK解調與調制模塊：移相鍵控（PSK）解調接收和調制發送電路模塊，支持相位調制技術的實驗。

12. HDB3碼變換模塊：HDB3碼形變換電路模塊包含分時鐘、編碼、解碼三部分，用于研究HDB3碼的編碼和解碼過程。

13. FSK通信模塊：FSK電力線載波通信電路模塊，用于研究頻率鍵控技術在電力線通信中的應用。

14. ADPCM模塊：數字通信系統ADPCM時鐘、ADPCM輸入輸出、ADPCM接收、ADPCM發送電路模塊，全面支持ADPCM技術的實驗。

二、實驗內容概覽

1. 數字信號產生實驗：探索多種數字信號的產生方法和特性。

2. 幀同步信號實驗：研究幀同步信號的識別、提取和分析方法。

3. 特殊碼觀察實驗：觀察和分析偽隨機碼、特殊碼的產生和應用。

4. 正弦波信號實驗：學習同步正弦波信號的產生和應用技巧。

5. CPU微處理器實驗：深入了解CPU微處理器和電路接口的工作原理。

6. 通信系統原理實驗：通過操作實驗箱中的電路模塊，理解通信系統的基本原理。

7. 發送放大實驗：研究通信話路終端的發送放大過程。

8. 接收濾波器實驗：分析通信話路終端的接收濾波器的性能。

9. 抽樣定理實驗：通過實驗驗證抽樣定理的正確性和應用方法。

10. PAM系統實驗：研究脈沖幅度調制（PAM）系統的性能和特點。

11. PCM編碼實驗：利用同步源信號觀察A律PCM八比特編碼的過程和結果。

12. PCM系統實驗：全面研究脈沖編碼調制（PCM）系統的性能和應用。

13. PCM多路復用實驗：分析PCM編碼時分多路復用的時序特性和優化方法。

14. CVSD編碼實驗：進行增量調制CVSD(△M)編碼的實驗操作和分析。

15. 可變狀態編碼實驗：在時鐘可變狀態下比較不同編碼方式的性能差異。

16. △M譯碼實驗：進行連續可變斜率增量調制(△M)的譯碼操作和分析。

17. △M系統實驗：研究增量調制（△M）系統的性能和特性指標。

18. PCM與△M比較實驗：在同等條件下比較PCM與△M兩種系統的性能差異。

19. FSK調制解調實驗：研究頻率鍵控(FSK)調制解調的原理和應用技巧。

20. BPSK與DPSK實驗：進行二相BPSK和二相DPSK的調制解調實驗分析。

21. PSK載波提取實驗：研究PSK載波的提取方法和性能。

22. 信碼再生實驗：學習信碼再生的原理和實現方法。

23. 位同步與位定時實驗：研究位同步和
