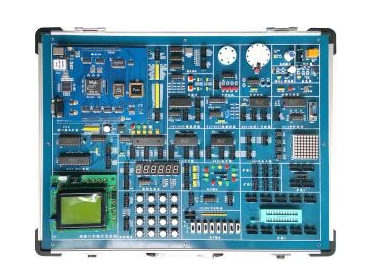

SHKC-WK86新型微機原理接口實驗箱

基于計算機原理與接口技術的教學需求，我們精心設計了一款新型實驗教學平臺。該平臺通過一體化設計的基礎功能實驗電路，結合獨立模塊化的CPU核心和創新拓展型實驗電路，實現了演示驗證性實驗與綜合設計、創新研究性實驗的完美融合。其高度的靈活性使其成為各層次學生進行微機原理和接口應用實驗的理想選擇。

一、獨特功能與特點

1. CPU系統模塊獨立設計，兼容Intel 486和80386EX兩種CPU系統，確保教學實驗的前瞻性和廣泛性。其中，Intel 486 CPU系統作為標準配置，更配備有機玻璃面板保護，確保實驗過程的安全。

2. 基礎實驗電路采用集成一體化設計，既簡化了實驗操作，又提高了實驗的穩定性。創新拓展型實驗電路則通過20芯L_DV總線輕松接入主板，實現快速擴展和靈活配置。

3. 平臺內嵌雙通道虛擬示波器，為學生提供直觀、實時的信號觀測與分析工具，增強實驗教學效果。

4. 配備專業的微機控制技術輔助教學聯機軟件，支持USB和以太網絡兩種通信方式，確保與PC的順暢通信和高效數據傳輸。

5. 匯編語言和C語言編程支持符號化遠程調試和本機調試，滿足學生不同層次的調試需求。同時，采用工程文件組織管理編程語言，培養學生良好的編程習慣。

6. 平臺支持保護模式下的編程實驗，幫助學生深入理解計算機系統的安全機制。

二、硬件構成與細節解析

1. 實驗系統采用分離的CPU核心板和實驗?zāi)K底板設計，通過2排50針插座實現系統總線的隔離，確保CPU系統的安全可靠。同時，CPU系統板配備保護罩，進一步提高實驗安全性。

2. Intel 486 CPU核心板以Intel 486 CPU為核心，采用CPLD器件EPM7128S進行系統控制，配備256K Flash Memory W29C020進行系統監控，以及128K SRAM UT621024作為用戶程序和數據存儲器。此外，該核心板支持標準USB和以太網兩種通信方式，同時配備新型串行通信接口和總線插座，提供豐富的數據總線和地址總線資源。

3. 作為選配項，80386EX核心板基于80386EX CPU設計，采用CPLD器件EPM7032S進行系統控制，配備與Intel 486核心板相同的系統監控和存儲器。同時，支持標準USB和以太網通信方式，配備RS232收發器及其DB9接口，提供靈活的通信選擇。總線插座則提供16位數據總線和20位地址總線資源，滿足不同存儲器與I/O操作的需求。

4. 實驗電路主板提供穩定的電源供應和豐富的信號源，包括正負單次脈沖輸出、固定脈沖輸出和模擬量輸出等。同時，配備鍵盤矩陣、LED發光管、邏輯電平開關、七段數碼顯示器等多種人機接口設備，方便學生進行實驗操作和數據觀察。此外，主板還集成了多種接口控制電路和通信實驗電路，如A/D轉換電路、D/A轉換電路、并行I/O接口擴展電路等，為學生提供豐富的實驗資源。

5. 實驗平臺還配備了光電傳感器等傳感器設備，可用于測量電機轉速等實際應用場景。此外，還可選配雙通道虛擬示波器，提供高速、實時的信號觀測與分析功能，進一步拓展實驗教學的深度和廣度。

6. 總線擴展：系統總線及20線L_DV總線插座得到全面擴展，為外接模塊提供便捷接入，激發創新實驗潛能。

7. IC插座增強：增加IC16與IC40插座，為設計師自定義譯碼器或輔助邏輯電路提供硬件支持。

創新實驗?zāi)K

1. 點陣顯示：引入16X16點陣顯示電路，增強視覺呈現效果。

2. 存儲增強：集成32位SRAM，由4片8位存儲器6116構建，提升數據存儲能力。

3. 開關量處理：配備32位開關量輸入和輸出電路，增強系統交互性。

4. 音頻顯示：41線LED音頻電平顯示電路，為音頻處理提供直觀反饋。

5. 數字標尺：高精度數字標尺顯示電路，提供精確測量支持。

6. USB通信：集成USB總線通信實驗電路，實現與現代設備的便捷連接。

實驗操作

1. 線路連接：所有信號均支持排線或杜邦線連接，操作簡單穩定。

2. 機箱設計：堅固型鋁合金框架搭配厚實ABS塑料包角，確保設備穩固耐用，尺寸為480×360×120mm。

軟件支持

1. 通信方式：提供USB和以太網絡兩種與PC的通信方式。

2. 開發環境：PC端軟件基于.NET框架，兼容Windows XP/7/10的32位和64位系統。

3. 調試功能：匯編和C語言均支持符號化遠程調試及本機調試，工程文件組織管理。

實驗項目

1. 實模式硬件實驗：涵蓋I/O地址譯碼、中斷控制器、DMA存儲器、定時/計數器、串行/并行通信等多個方面。

2. 匯編程序設計：從基礎數據傳送到復雜任務切換，涵蓋多種編程技巧。

3. 保護模式實驗：深入探索實模式與保護模式的切換、描述符編程及分頁存儲管理等高級功能。

4. 接口課程設計：通過數字錄音機、電子鐘和示波器設計等綜合實驗，提升實際應用能力。

四、實驗系統配置表
