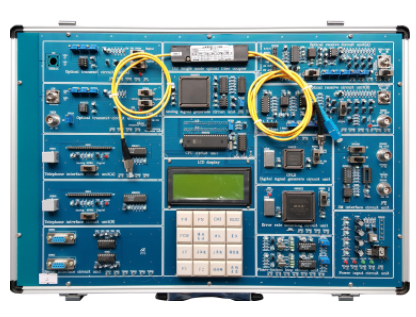

SHKC-GQ80型光纖通信實驗箱

光纖通信實驗系統，這款由上?？瞥笨平坦揪拇蛟斓慕虒W(xué)實驗儀器，是幫助學生深入了解光纖通信原理、系統、器件及測試方法的理想選擇。該系統緊密結合現代光纖通信的實際應用，充分展示了光纖通信的當前狀態和未來發展趨勢，為學生提供了理論結合實際的學習機會。

一、系統特點概覽

• 真實體現光纖通信原理的實驗箱，提供完整的示范性教學與實驗平臺。

• 涵蓋光纖通信系統的工作原理和器件特性測試。

• 以學生為主體的設計理念，高性價比，豐富的實驗內容。

• 提供多種光學接口和擴展功能，著重培養學生的動手能力。

• 緊密聯系當前光纖通信發展趨勢，實現學習與應用的完美結合。

二、系統組成細節

• 采用高性能單片機89C52作為系統控制器，通過4×4鍵盤矩陣設置工作狀態，LCD192×64顯示工作狀態和參數。

• 設計1310nm和1550nm光發送單元，具備模擬和數字切換功能，可發送多種信號。

• 光接收單元同樣具備模擬和數字切換功能，可接收多種信號。

• 提供電話接口，實現語音電話的光纖傳輸。

• RS232電平轉換電路和標準接口，實現計算機與MODEM間的數據傳輸。

• 1×2單模光分路器，實現光信號的1輸入2輸出。

• 采用CPLD器件和轉換器設計多種模擬信號產生電路。

• 實現時鐘分頻，產生多種數字信號。

• 誤碼檢測電路，實現誤碼檢測和HDB3碼生成。

• 鎖相環電路單元，實現與其他信號的相位同步。

• 2M輸入/輸出接口電路，滿足多種應用需求。

• 系統板電源模塊，提供穩定的電源輸出。

• 堅固型鋁合金機箱，外觀尺寸為480×360×120mm。

三、豐富的實驗內容

• 光纖跳線識別，包括多模和單模。

• 觀察光纖的幾何光學特性，如纖芯、包層和涂覆層。

• 光纖損耗測試，評估光纖性能。

• 模式濾除實驗，研究光纖傳輸特性。

• 光源P-I特性曲線測試，了解光源性能。

• 模擬光發送機的調制度測試，優化信號傳輸。

• 數字光發送機的平均光功率和消光比測試。

• 光線路碼實驗，研究光纖通信中的編碼技術。

• 數字光接收機的時鐘實驗，確保信號同步。

• 光接收機靈敏度測試，評估接收性能。

• 動態范圍測試，分析系統穩定性。

• 模擬光接收機的非線性失真實驗，研究信號失真現象。

• 接收機的暗電流測試，確保設備正常工作。

• 光纖連接器和適配器的識別與使用技巧。

• 光纖連接器的活動連接和插損、回?fù)p測試。

• 光源與光纖的耦合方法實驗，優化光信號傳輸。

• 光纖分束器件和光耦合器的特性與參數測試。

• WDM器件的串?dāng)_、隔離度、中心波長和帶寬實驗。

• WDM器件的合波分波實驗，實現多路信號傳輸。

• 光衰減器的衰減特性測試，評估衰減效果。

• 模擬話音光傳輸實驗，實現語音信號的光纖傳輸。

• 模擬話音PCM光纖傳輸，提高信號傳輸質量。

• 計算機數據光纖傳輸，實現高速數據傳輸。

• 2M數字光傳輸實驗，滿足特定應用需求。

• 圖像光纖傳輸實驗，實現高質量圖像傳輸。

• 點到多點的光纖通信實驗，研究網絡通信技術。

• 波分復用光纖傳輸，提高光纖通信的容量和效率。

四、實驗箱配置
