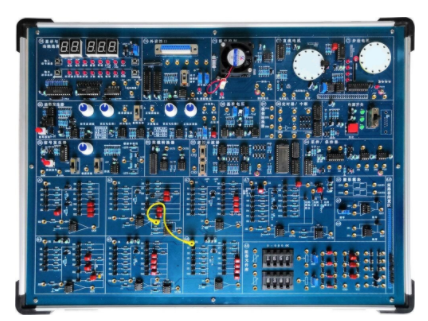

SHKC-ZK5型自控計控原理實驗箱

一、系統組成與特性

自控計控原理實驗箱，集自控與計控于一體，是教學實驗領域的革新之作。其模塊化設計允許構建各種模擬環節和控制系統，展現了極高的靈活性和實用性。

1. 穩定電源：實驗箱提供穩定的單相三線～220V±10% 50Hz輸入，并輸出直流5V/2A、±12V/0.5A電源，確保實驗的穩定進行，同時具備接反和短路保護功能。

2. 核心系統升級：采用8088微處理器，簡化了計算機控制技術軟件編程；RS232總線接口與上位機通訊，也可以選擇USB接口通信，為用戶提供了多種連接方式；自動和人工鎖零功能，為實驗操作提供了便利。

3. 多功能信號發生器：實驗箱配備信號測量和顯示模塊，可測量信號電壓（-5V～+5V）、頻率、溫度、轉速等參數，為實驗提供了全面的數據支持。

4. 精準控制：階躍信號發生器可手動控制階躍輸出，并提供幅度控制，確保實驗結果的準確性。

5. 波形生成與顯示：函數信號發生器能生成多種波形，包括正弦波、斜波、方波等，并具備數碼管顯示波形相關信息的功能，為實驗者提供了直觀的波形觀察。

6. 運算模擬單元：提供8個OP07基本運放模擬單元，每個單元均配備高精度的電阻和電容，滿足各種運算需求。此外，還提供了擴展運放模擬單元，包括比例環節、慣性環節等，為實驗提供了豐富的選擇。

7. 元件庫與接口：實驗箱提供豐富的阻容元件庫，包括電位器、可變電阻和電容等，滿足各種電路搭建需求。同時，提供1組D/A輸出和4路A/D輸入接口，方便與外部設備連接。

8. 采樣與保持功能：2組采樣保持器及單穩單元電路，確保信號的穩定和準確采集。

9. 虛擬示波器：實驗箱提供虛擬示波器功能，可測量相平面顯示、頻域?qū)?shù)幅頻、相頻曲線等，為實驗者提供了強大的信號分析工具。

10. 外圍控制對象：實驗箱支持步進電機、直流電機和溫度模塊等多種外圍控制對象，滿足各種實驗需求。

11. 二次開發支持：實驗箱支持二次開發，用戶可以利用8253定時器、8259中斷控制器等模塊進行自定義開發，拓展實驗箱的功能和應用范圍。

12. 堅固耐用：實驗箱采用堅固型鋁合金框架和厚實的ABS塑料包角，確保設備的穩定性和耐用性。參考外形尺寸為480×360×120mm，方便攜帶和存放。

實驗項目：自動控制與計算機控制技術實驗

一、自動控制實驗

1. 線性系統的時域分析

• 典型環節的模擬研究

• 二階系統瞬態響應與穩定性分析

• 三階系統瞬態響應與穩定性研究

2. 線性控制系統的頻域分析

• 慣性環節的頻率特性研究

• 二階閉環系統頻率特性分析

• 二階開環系統頻率特性研究

• 頻率特性與時域響應的關系探討

3. 非線性系統的相平面分析

• 典型非線性環節研究

• 二階非線性控制系統分析

• 三階非線性控制系統研究

4. 線性系統的校正與狀態反饋

• 線性系統校正方法

• 頻域法串聯超前校正

• 時域法串聯比例微分校正

• 時域法比例反饋校正

• 時域法微分反饋校正

• 線性系統狀態反饋與極點配置

5. 采樣控制系統分析

• 采樣定理與采樣控制系統穩定性分析

6. 模擬直流電機閉環調速實驗

• 直流電機調速原理與實現

• 閉環調速系統性能分析

7. 模擬溫度閉環控制實驗

• 溫度檢測與控制原理

• 閉環溫度控制系統設計與實現

二、計算機控制技術實驗

1. 數/模轉換實驗

• D/A轉換器原理與實驗

• 數/模轉換精度與速度測試

2. 模/數轉換實驗

• A/D轉換器原理與實驗

• 模/數轉換精度與速度測試

3. 采樣與保持

• 采樣定理與采樣實現

• 采樣/保持器原理與實驗

• 采樣/保持控制系統性能分析

4. 平滑與數字濾波實驗

• 數字濾波器的設計與實現

• 平滑處理與噪聲抑制

5. 數字PID控制實驗

• 標準PID控制算法實現

• 積分分離PID控制算法研究

• 非線性PID控制算法實驗

• 積分分離-砰砰復式PID控制算法

6. 最少拍控制系統

• 最少拍有紋波系統設計

• 最少拍無紋波系統設計

• 最少拍控制系統性能評估

7. 大林算法

• 大林算法原理與實現

• 振鈴現象分析與消除

• 無振鈴大林算法實驗

8. 多變量解耦控制

• 多變量系統解耦原理

• 解耦控制器設計與實現

• 解耦控制性能分析

9. 微機控制的二次開發

• 控制器硬件與軟件平臺介紹

• 二次開發接口與工具

• 自定義控制算法與功能實現

三、控制系統實驗

1. 直流電機閉環調速實驗

• 直流電機調速系統構建

• 閉環調速策略與實施

• 調速性能測試與分析

2. 溫度閉環控制實驗

• 溫度檢測與控制系統設計

• 閉環溫度控制策略

• 溫度控制精度與穩定性測試

3. 步進電機調速實驗

• 步進電機驅動與控制原理

• 步進電機調速策略

• 調速性能與步進精度測試

4. 模擬/數字混合溫度閉環控制實驗

• 模擬與數字控制技術的結合

• 混合控制系統設計與實現

• 溫度控制精度與響應速度測試

四、實驗箱配置
