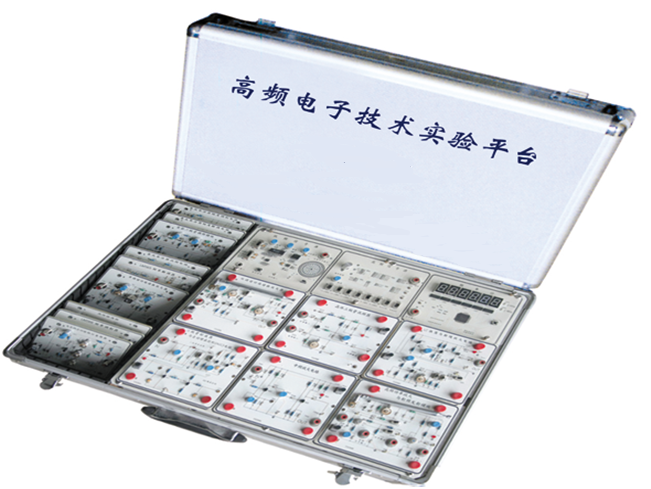

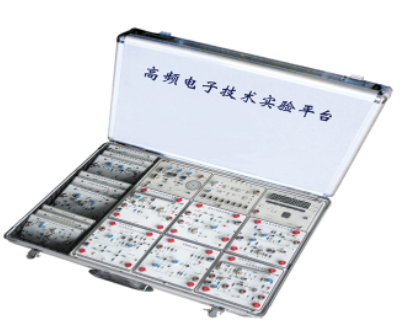

SHKCN-01型高頻實驗箱實驗箱

本文旨在介紹一款采用主板加模塊設計的實驗箱，該實驗箱專為電子工程、通信工程等專業的學生設計，旨在幫助他們深入理解和掌握信號與系統、通信原理等課程的核心知識。實驗箱內置了豐富的儀器模塊，包括函數信號發生器、音樂信號源、語音信號源、高頻信號發生器、頻率計等，為學生提供了全面的實驗條件。

二、技術指標概覽

1. 內置儀器參數

• 函數發生器：能輸出正弦波、三角波和方波，頻率范圍從300HZ至4KHZ，輸出幅度連續可調。

• 高頻信號源：專門用于高頻實驗，輸出正弦波，頻率范圍為1.5MHZ至20MHZ，輸出幅度同樣連續可調。

• 頻率計：用于測量信號頻率，測量范圍高達40MHZ。

2. 實驗?zāi)K特性

• 提供了從單調諧到雙調諧、LC振蕩器、混頻器、中頻放大器等在內的多種實驗?zāi)K，滿足從基礎到高級的實驗需求。

二、產品配置清單

序號	分類	硬件名稱		數量	說明
1	硬 件 部分	主 板	函數發生器（正弦波、三角波、方波；音樂信號；語音信號；功放）	5	加蓋有機玻璃罩，對儀器進行防護
2			高頻信號發生器
3			高頻頻率計
4		單調諧回路諧振放大器模塊		5	獨立實驗板方便學生進行課程設計和畢業設計
5		雙調諧回路諧振放大器模塊		5
6		LC振蕩器模塊		5
7		晶體三極管混頻器模塊		5
8		中頻放大器模塊		5
9		集成乘法器幅度調制電路模塊		5
10		集成乘法器幅度解調電路模塊		5
11		晶體二極管檢波器模塊		5
12		高頻功率放大與發射模塊		5
13		變?nèi)荻O管調頻模塊		5
14		電容耦合回路相位鑒頻器模塊		5
15	軟件 部分	完整的PPT多媒體課件		1	仿真電路和實驗箱電路相一致
16		單元實驗原電路仿真課件（multisim版）		1
17		提供multisim10軟件（美國Ni公司專業版）		1
18		實驗指導書電子文檔（Word）		1
19		實驗指導書		20

三、實驗項目與內容要求

實驗箱的設計充分考慮了教學的實際需求，開設了與實驗?zāi)K相對應的多個實驗項目，包括：

1. 小信號調諧放大電路實驗：測試放大器的增益、通頻帶等參數，幫助學生理解放大器的工作原理。

2. 非線性丙類功率放大電路實驗：觀察丙類功率放大器的工作狀態，了解其在實際應用中的優缺點。

3. 三點式振蕩器實驗：研究振蕩器的靜態工作點、反饋系數等參數對振蕩性能的影響。

此外，還有混頻器實驗、幅度調制器實驗、檢波實驗、調頻實驗、鑒頻器實驗等多個項目，旨在讓學生全面掌握通信系統的關鍵技術。

四、配套教學資源

為了幫助學生更好地學習和使用實驗箱，我們還提供了以下配套教學資源：

1. PPT教學課件：詳細介紹了實驗箱的各個部分和實驗項目，方便教師備課和學生自學。

2. Multisim仿真程序：提供虛擬仿真環境，學生可以在計算機上模擬實驗，加深對理論知識的理解。

3. Multisim10仿真軟件：功能強大的電子電路仿真工具，可用于復雜電路的設計和測試。
