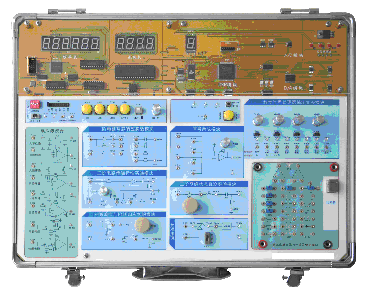

SHKCN-02型信號與系統綜合實驗箱

基于《信號與系統》和《數字信號處理》的深入融合，我們結合多年的實驗教學經驗，創新性地融入了數字信號處理技術和DDS技術，推出了這款新型的“信號與系統”實驗箱。它不僅承襲了傳統實驗箱的所有功能，還針對傳統實驗箱難以完成或結果不理想的實驗，如信號分解、信號與系統卷積、數字濾波器等，進行了優化和拓展。此外，該實驗箱還支持“數字信號處理”和“DSP應用”實驗，充分滿足了?？?、本科、研究生及研發人員的不同需求。

實驗箱的外觀采用了正面貼膜工藝，不僅提升了美觀度，還增強了耐用性。同時，新增的USB通信接口，使得實驗箱能夠支持虛擬儀表功能和多種常見信號的觀測，進一步豐富了實驗手段。

一、卓越的技術規格

1. DDS信號源：可生成正弦波、三角波、可變占空比脈沖信號、掃頻信號等多種波形。

2. 數字頻率計：覆蓋0HZ至250KHZ的寬頻范圍。

3. 數字電壓表：提供0V至10V的精確測量。

4. 信號處理：支持復雜信號的抽樣與恢復，以及信號卷積等高級實驗。

5. 濾波器設計：包含無源、有源模擬濾波器的設計、仿真與驗證。

6. 數字濾波器：實現在線設計與測試，配備完整的設計軟件和下載工具。

7. 信號分解與合成：支持方波、三角波等多種信號的分解與合成。

8. USB接口：實現虛擬示波器、虛擬頻譜儀功能，配備專業的信號分析軟件。

二、獨特的產品特性

1. DDS技術：提供高純度正弦波輸出，頻率在0MHZ至250KHZ內精確可調，有助于學生深入研究信號頻譜。

2. DSP技術：采用先進的DSP技術，能夠準確演示并實現模擬電路難以完成的實驗，如信號分解與合成、信號卷積等。

3. PC與DSP結合：結合PC機和DSP，實現在線仿真、信號生成和觀測，進一步拓展實驗范圍。

4. 虛擬儀表功能：結合PC機，實現虛擬儀表功能，使實驗結果更加直觀。

5. 濾波器性能比較：提供無源、有源、數字濾波器的性能比較，有助于學生全面了解濾波器的特性。

6. 二次開發支持：實驗箱配備DSP與PC主機的通信接口，支持學生在我們提供的軟件基礎上進行二次開發。

7. JTAG插口：支持學生通過仿真器完成DSP應用的開發實驗，如A/D轉換、D/A轉換等。

8. 擴展性與可靠性：實驗系統注重二次開發和可擴展性，既可進行軟件開發，也可自制小板進行單元電路擴展實驗。同時，實驗系統采用有機玻璃和薄膜保護，既美觀又穩定可靠。

三、豐富的實驗內容

實驗1至實驗28涵蓋了從基礎到高級的各種實驗項目，包括階躍響應與沖激響應、連續時間系統的模擬、濾波器設計、信號卷積、數字濾波器設計等。此外，還包括虛擬儀表使用、信號產生、頻譜分析等實驗項目，為學生提供了全面的實踐機會。

總之，這款“信號與系統”實驗新平臺結合了傳統實驗箱的優點和現代數字信號處理技術的精髓，為學生提供了一個功能強大、易于擴展的實驗環境。無論是專科、本科、研究生還是研發人員，都能從中獲得寶貴的實踐經驗和研究機會。

三、精選實驗項目概覽

基礎實驗系列

• 實驗1：階躍響應與沖激響應
  探究線性時不變系統對階躍和沖激信號的響應。

• 實驗2：連續時間系統的模擬
  模擬并分析連續時間系統的動態行為。

• 實驗3：有源無源濾波器
  比較和分析有源與無源濾波器的性能特點。

• 實驗4：抽樣定理與信號恢復
  理解抽樣定理，并嘗試從抽樣信號中恢復原始信號。

進階實驗系列

• 實驗5：二階網絡狀態軌跡的顯示
  觀察和分析二階網絡在不同狀態下的動態軌跡。

• 實驗6 & 7：一階與二階電路的暫態響應
  研究一階和二階電路在受到激勵后的暫態行為。

• 實驗8：二階電路傳輸特性
  探究二階電路的頻率響應和傳輸特性。

信號處理實驗系列

• 實驗9：信號卷積實驗
  通過實際操作理解卷積的概念及其在信號處理中的應用。

• 實驗10 & 11：矩形脈沖信號的分解與合成
  學習如何從基本信號中分解和合成矩形脈沖信號。

• 實驗12 & 13：諧波幅度與相位對波形合成的影響
  探究諧波幅度和相位變化對合成波形的影響。

數字信號處理實驗系列

• 實驗14：數字濾波器
  設計、實現并分析數字濾波器的性能。

• 實驗15：虛擬儀表
  利用虛擬儀表進行信號分析和測量。

• 實驗16：信號產生實驗
  生成并觀察多種模擬和數字信號。

• 實驗17：數字濾波器在線設計
  在線設計數字濾波器，并即時觀察其性能。

高級實驗系列

• 實驗18：信號頻譜分析
  深入探究信號的頻譜特性及其分析方法。

• 實驗19 & 20：MATLAB軟件使用及信號分析
  使用MATLAB軟件對信號進行產生、分析和處理。

• 實驗21：無源、有源、數字濾波器性能比較
  比較不同類型濾波器的性能差異。

• 實驗22：各種數字濾波器設計
  設計不同類型的數字濾波器，如FIR、IIR等。

DSP與擴展實驗系列

• 實驗23：DSP數字信號處理單元實驗
  利用DSP進行數字信號處理實驗。

• 實驗24：DSP應用實驗
  探索DSP在信號處理領域的實際應用。

• 實驗25：虛擬儀表使用
  深入學習并掌握虛擬儀表的使用技巧。

• 實驗26：自定義信號的卷積實驗
  進行自定義信號的卷積操作，理解卷積在實際信號處理中的應用。

• 實驗27：脈沖信號的CPLD實現
  使用CPLD實現脈沖信號的產生和處理。

• 實驗28：擴展板及擴展實驗的設計與制作
  利用擴展板進行自定義實驗設計和制作，培養學生的創新和實踐能力。
