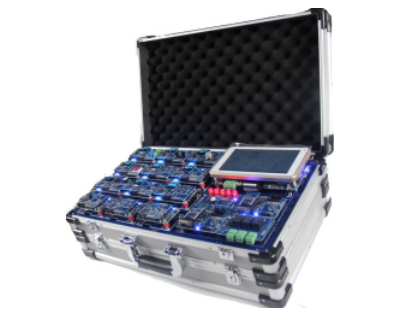

KCWLW-01A型全功能多網融合物聯網實驗箱

一、平臺簡介

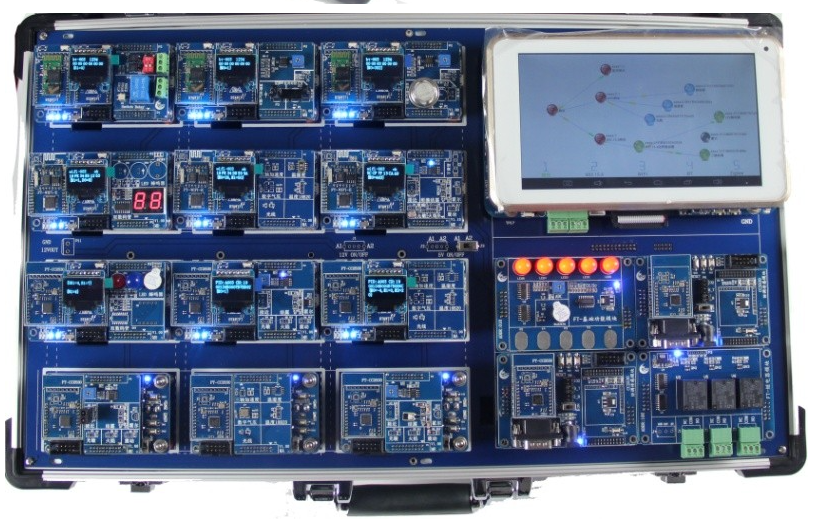

物聯網技術開發綜合教學平臺，集成短距離無線通信如ZigBee、WiFi、Bluetooth、IEEE802.15.4與有線通信如以太網、CAN、485總線。平臺特色在于采用IPv6下一代互聯網技術，使無線節點具備唯一可尋址能力。平臺配備Cortex-A9四核處理器作為異構網關，擁有1GB內存、8GB存儲空間及豐富的外圍接口，支持GPS定位、WIFI/BT二合一通訊、4G移動通訊等模塊，并內嵌Android、Linux雙系統，便于一鍵切換。此平臺為教學提供豐富的實驗例程和指導書，適用于無線傳感器網絡、微控制器原理、嵌入式系統、中間件開發、移動通訊、下一代互聯網及工程項目等課程。

二、實現功能

1. 傳感器節點監測環境參數或控制設備驅動。

2. 構建WiFi、藍牙、IEEE802.15.4無線網絡，利用Contiki操作系統和IPv6協議進行數據傳輸。

3. 組建ZigBee無線網絡實現數據傳輸。

4. 網關與節點使用CoAP協議通信。

5. 網關軟件解析處理多種無線網絡數據，融合顯示在Mesh拓撲圖中。

6. 可隨意拖動展示的傳感器節點，不影響網絡結構和數據流向。

7. 選擇特定無線網絡節點，查看傳感器數據或設備狀態。

8.


三、平臺特點

1. 課程適應性：適合智能傳感器、無線傳感器網絡、嵌入式系統、物聯網中間件、物聯網工程應用等課程。

2. 多網融合：集成藍牙、WiFi、IEEE802.15.4和ZigBee等多種組網方式，統一使用IPv6協議和COAP通信協議。

3. 唯一身份：所有傳感器節點采用IPv6協議，具有唯一網絡地址。

4. 結構統一：采用Cortex-M3處理器、Contiki操作系統和6Lowpan IPv6協議，節點插拔連接形式統一。

5. 類型多樣：支持多種傳感器節點，更換調理板即可改變節點類型。

6. 一鍵切換：網關支持Android和Linux系統，方便用戶快速進入開發狀態。

四、典型實驗

1. STM32微控制器接口技術實驗

• Led閃爍控制

• 按鍵檢測

• 串口通信

• Systick延時

• IIC通信

• RTC實時時鐘

• IWDG獨立看門狗

• WWDG窗口看門狗

• 定時器應用

• 內部溫度傳感器

• DMA數據傳輸

2. 基于STM32的傳感器采集控制實驗

• 光強檢測

• 溫濕度檢測

• 三軸加速度檢測

• 酒精檢測

• 繼電器控制

• 超聲波測距

• 熱釋電紅外檢測

• 煙霧檢測

• LED蜂鳴器控制

3. 基于STM32的Contiki-IPv6系統移植實驗

• Contiki系統移植

• LED控制

• 多線程編程

• 進程間通信

• 按鍵檢測

• 定時器應用

• OLED屏幕顯示

4. 基于CC2530的Contiki-IPv6系統移植實驗

• Hello-world入門

• Blink-hello閃爍實驗

• Event-post事件發布

• TIMERS定時器應用

• TEST-SENSORS傳感器測試

• ECHO-SERVER回聲服務器

• udp-ping6網絡測試

5. 藍牙組網實驗

• 藍牙技術基礎

• 工作原理介紹

• AT指令操作

• 主從設備配置

• 數據透傳測試
