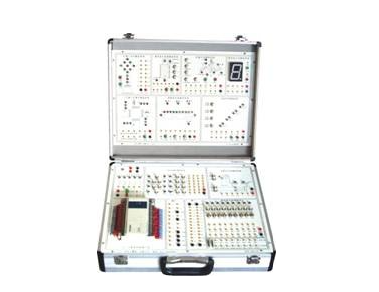

SHKC-PM1型PLC可編程控制器實驗箱

一、產品特色概述

1、PLC主機靈活選擇，主要推薦西門子S7系列與三菱FX3U系列，完全契合中高等院校PLC教學的各項需求，確保教學質量。

2、模塊化設計，包含PLC主機模塊與10個實驗?zāi)K，各模塊獨立運作，互不干擾。主機模塊輸入輸出端口通過導線與實驗板鍍金孔連接，各實驗?zāi)K具備獨立輸入輸出與公共端，實驗時僅需連接所需端口，操作便捷。用戶可根據需求擴展模塊，為實驗系統升級提供有力保障，同時支持定制實驗?zāi)K，滿足用戶多樣化需求。

3、實驗內容涵蓋基本指令、常用功能指令與綜合實驗三大部分，依據用戶建議逐步遞進，幫助學生循序漸進地掌握PLC技術。實驗項目緊密結合實際應用與教學大綱，確保學以致用。

4、實驗箱設計預留輸入輸出與公共端子，方便用戶擴展模塊與升級實驗系統，滿足長期發展需求。

5、配備MCGS工控組態軟件，實現PLC基本指令練習與多個PLC應用模擬實驗。實驗過程通過組態棒圖動態跟蹤，實驗對象形象逼真，有助于學生直觀了解工業現場實際操作，提高實踐能力。

二、技術規格與配置說明

1、電源輸入為AC：220V，50Hz，滿足常見電力環境需求。

2、電源輸出為DC：24V/1.5A，穩定可靠，保障實驗設備正常運行。

3、工作環境溫度范圍為－10℃～＋40℃，相對濕度<85%(25℃)，適應多種環境條件。

4、機箱采用鋁合金型材，堅固耐用，外型尺寸參考值為438×350×143mm，美觀大方，便于攜帶與存放。

5、主機可根據用戶需求選擇，常用型號包括西門子S7-200系列與三菱FX系列，滿足不同教學需求。

6、模擬控制模塊標準配置豐富多樣，包括裝配流水線模擬控制、LED數碼顯示控制、五相步進電機模擬控制等十大實驗項目，涵蓋PLC技術應用的多個方面。

7、配備組態棒圖實驗教學軟件，支持網絡教學，通過MCGS工控組態軟件編輯直觀形象的組態棒圖，實現實驗動態跟蹤教學，提高教學效果。

三、基本實驗內容列舉

1、可編程控制器基本指令編程練習，幫助學生掌握PLC編程基礎。

2、裝配流水線模擬控制實驗，模擬實際生產線運行過程，加深學生對PLC控制的理解。

3、LED數碼顯示控制實驗，學習數碼顯示原理與PLC控制方法。

4、五相步進電機模擬控制實驗，掌握步進電機的工作原理與PLC控制技巧。

5、十字路口交通燈控制實驗，模擬實際交通場景，學習交通燈控制邏輯。

6、液體混合裝置控制模擬實驗，了解液體混合過程及PLC在其中的應用。

7、三層電梯控制系統模擬實驗，模擬電梯運行過程，學習電梯控制原理。

8、機械手動作模擬實驗，學習機械手的運動控制與PLC編程方法。

9、四節傳送帶模擬實驗，模擬傳送帶運輸過程，學習傳送帶控制邏輯。

10、天塔之光實驗，通過燈光模擬展示PLC在景觀照明中的應用。

11、水塔水位控制實驗，學習水位檢測與控制技術。

12、組態棒圖實驗教學，通過軟件模擬實驗過程，提高學生對實驗原理與操作的理解。

13、步進電機實物控制實驗，實際操作步進電機，加深對步進電機控制的理解。

14、直流電機實物控制實驗，實際操作直流電機，學習直流電機的控制方法。

四、實驗箱配置表
