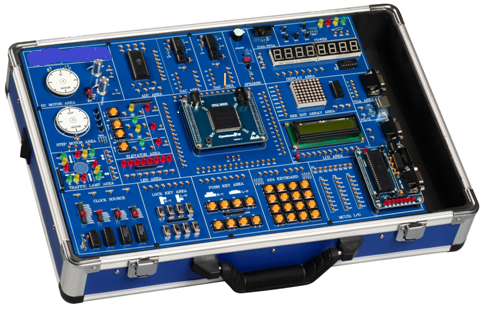

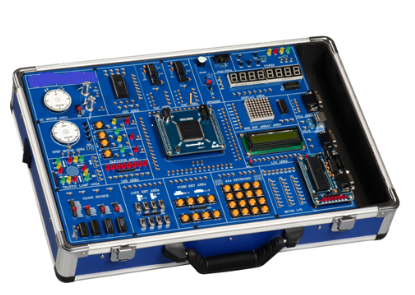

SHKC-EY01 CycloneII基礎型EDA技術實驗箱
一、實驗系統概述
EDA技術實驗教學系統，是工科類專業學生進行EDA技術課程學習與實驗設計的理想工具。該系統由可編程邏輯器件、單片機最小系統以及外圍接口等多個部分組成，旨在通過豐富的實驗內容，激發學生的學習興趣，加深他們對EDA技術的理解。同時，該系統也能有效促進控制、通信、單片機等課程的深化教學，使學生真正學有所得。
二、實驗系統性能特點
FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5，允許用戶根據實際需求更換其他核心板，靈活性強。
核心板自帶SDRAM與FLASH，支持NIOSII、IP CORE設計，為實驗提供了強大的硬件支持。
單片機小系統既可以獨立使用，也可以與核心板結合，形成綜合性的實驗環境，滿足不同的實驗需求。
配備了多樣化的實驗?zāi)K，不僅涵蓋了數字電路基礎，還增加了控制類、接口類、通信類的實驗?zāi)K，使實驗內容更加豐富和實用。
提供了兩個獨立的時鐘源和四路輸出，頻率范圍從24MHZ到1HZ，滿足了用戶在不同實驗場景下的需求。
CPLD/FPGA主芯片的I/O口完全開放，用戶可以自由定義，增加了實驗的靈活性和創意性。
提供了豐富的樣板實驗程序，涵蓋了交通燈、電梯、步進電機、直流電機等多種實際應用場景，使實驗內容更加生動有趣。
配套了MAXPLUSII 10.XX和QUARTUS等開發軟件，支持多種設計輸入方式，包括VHDL硬件描述語言等，方便用戶進行電路設計和仿真分析。
三、實驗系統組成
該系統主要由8位撥動開關輸入模塊、8位按鍵開關輸入模塊、4*4矩陣鍵盤輸入模塊等多個部分組成，每個模塊都具備獨特的功能，為實驗提供了豐富的接口和輸入方式。
四、CPU核心板詳細組成
CPU核心板是實驗系統的核心部分，其主芯片采用ALTERA CycloneII系列的EP2C5Q208C8N。該芯片內部門電路高達10萬門，使用RAM作為電路結構，運行速度快，且電路結構可任意規劃更改，為用戶提供了強大的設計靈活性。
五、實驗項目
該系統提供了多個實驗項目，涵蓋了從基礎的電路設計到復雜的系統級設計。其中包括基于QUARTUSII圖形輸入電路的設計、基于VHDL的格雷碼編碼器設計、含異步清零和同步使能的加法計數器設計等。這些實驗項目旨在幫助學生深入理解EDA技術的原理和應用，提高他們的實踐能力和創新思維。
六、配套軟件
為了滿足不同用戶的需求，該系統提供了多種版本的配套軟件。這些軟件功能齊全，支持多種設計輸入方式，包括VHDL硬件描述語言等。同時，這些軟件還具備強大的功能仿真和時序分析能力，可以幫助用戶在設計過程中及時發現和解決問題。此外，這些軟件均可在Windows9X/2000/NT及Windows XP等操作系統下運行，方便用戶進行跨平臺操作。
七、產品配置
序號 | 設備名稱 | CycloneII基礎型EDA技術實驗系統 | |||
1 | 型 號 | SHKC-EY01 | |||
2 | 典型核心板 | EP2C35 | |||
3 | 工作電壓 | ～220v±10%，50Hz±1Hz | |||
4 | 附件清單 | 4.1 | 串口線 × 1 | 4.2 | USB下載線 × 1 |
4.3 | Quartus軟件 × 1 | 4.4 | 實驗例程 × 1 | ||
4.5 | 2號實驗導線 × 40 | 4.6 | 實驗指導書 × 1 | ||
