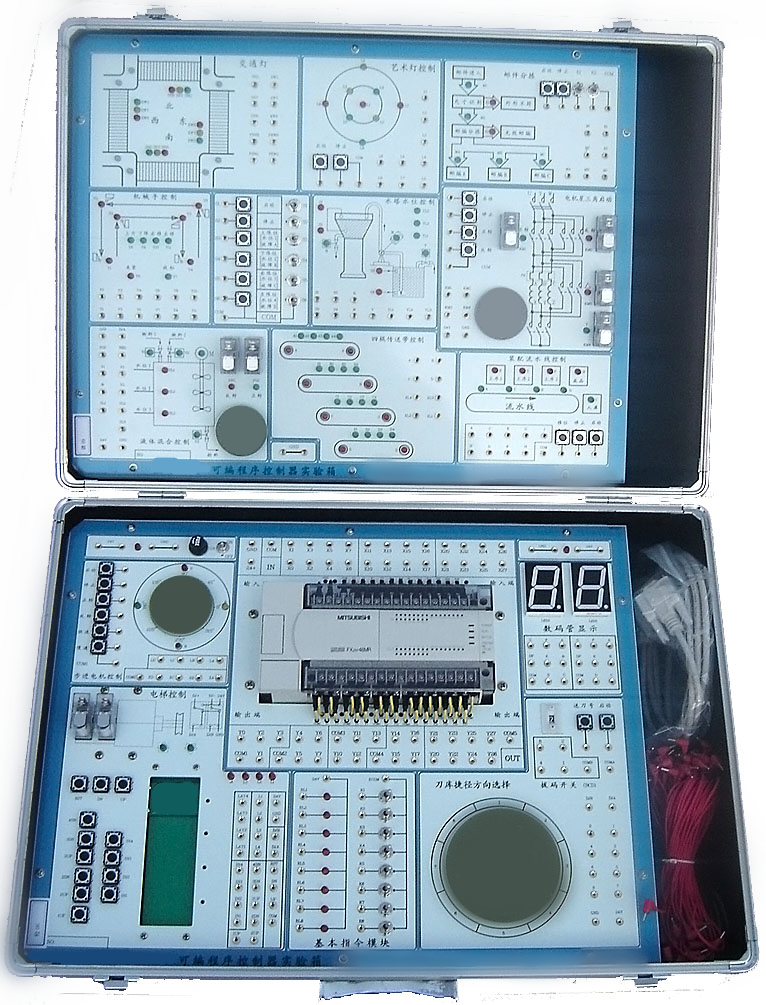

SHKC-PM2型PLC可編程控制器實驗箱

一、產品主要特性

1. PLC主機核心為西門子S7系列，充分契合高校PC教學所需。同時，根據用戶偏好，我們也可提供三菱、歐姆龍、松下、富士等品牌PC主機，無需對實驗?zāi)K做出調整。

2. 產品設計采用模塊化理念，包括PLC主機模塊和13個實驗?zāi)K，各模塊間相互獨立，操作便捷。主機模塊中的所有輸入輸出端口均通過導線與實驗板上的鍍金孔相連，每個實驗?zāi)K均配備獨立的輸入、輸出、公共端，僅需連接所需端口即可進行實驗。用戶可自由擴展模塊，為實驗系統的升級預留了空間。

3. 為增強實驗的真實性，我們大量采用實物產品，確保實驗的實用性。包括步進電機、減速步進電機、直流電機和減速直流電機等四種電機，減速步進電機配備單片機控制的伺服電路，運行平穩且精確，噪音低。此外，還配備了十個繼電器和十二個傳感器，助力學生深入理解并掌握繼電器在正反轉控制電路中的使用方法，完成閉環控制實驗。

4. 實驗項目涵蓋基本指令實驗、常用功能指令實驗和綜合實驗三部分，設計由淺入深，符合循序漸進的學習原則，貼近實際應用和教學大綱要求。

5. 實驗箱設計充分考慮到用戶的擴展需求，預留了所有的輸入、輸出、公共端子，方便用戶進行模塊擴展和系統升級。

6. 配備MCGS工控組態軟件，可進行PLC基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，形象逼真，貼近工業現場實際，有助于學生快速適應現場操作。

7. 本產品實驗項目豐富，擴展靈活，使用可靠，適用于教學活動或項目開發，易于使用和維護，是一款性價比極高的PLC教學實驗設備。

二、技術性能詳解

1. 輸入電源：AC 220V 50HZ，配備漏電保護開關，確保用戶安全。

2. 工作環境溫度：-10-55℃，相對濕度<85%（25℃），適應廣泛的工作環境。

3. 主機推薦配置為西門子CPU226（6ES7216-2BD23-0XB8），輸入24點、輸出16點，采用繼電器輸出，性能穩定可靠。

4. 輸出為24V、2A，具備過流、過載、過壓保護功能，保障設備穩定運行。

三、豐富的實驗內容

本產品可完成六類指令實驗，包括基本指令實驗、定時器及計數器指令實驗、移位寄存器指令實驗、置位/復位及脈沖指令實驗、跳轉指令實驗以及常用功能指令實驗。

同時，還可完成十三個模塊控制實驗項目，如交通信號燈的自動控制、機械手的自動控制、驅動步進電機的控制、藝術燈飾的控制、四層電梯的控制等，實驗內容豐富多樣，有助于提高學生的實踐能力和創新精神。

四、實驗箱配置表
