現代物流倉儲自動化實驗系統

現代物流倉儲自動化實驗系統

一、系統概述

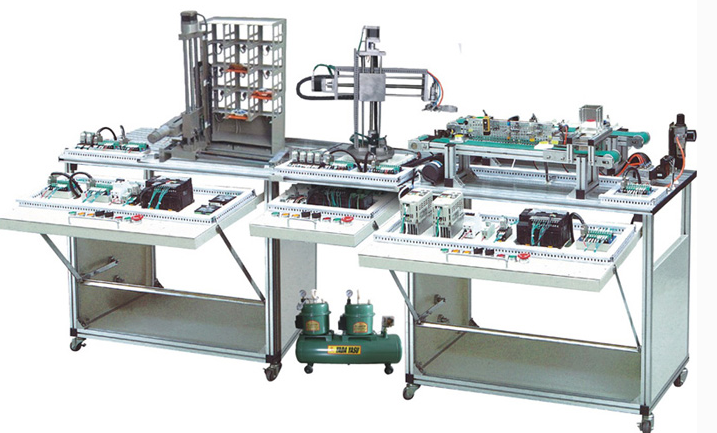

現代物流倉儲自動化實驗系統，其型材結構的設計獨具匠心，集成了系統安裝平臺、貨料傳輸帶、搬運機器人、堆垛機、自動化立體倉庫等核心模塊。此外，還配備了條形碼識別系統、GPS全球定位系統、RFID射頻識別系統以及PLC控制系統等先進技術，實現了倉儲自動化的高效運作。這一系統特別適用于高職院校、職業學校的多個專業實踐教學，為培養現代物流管理、機電一體化技術等領域的專業人才提供了強有力的支持。

二、裝置特點詳述

1. 模塊化設計：系統由多個模塊組成，包括下料裝置、傳送帶、送料器、電磁閥、氣缸等，所有模塊均采用工業級元器件，確保穩定性和可靠性。

2. 接口開放性：傳感器、執行器、控制器接口均開放，方便用戶進行自定義編程和擴展，滿足不同的教學和實踐需求。

3. 安全性保障：系統具備誤操作保護電路，能夠確保在誤操作情況下不會損壞元件，為學生提供安全的學習環境。

4. 緊湊美觀：采用小型執行元件，使整個系統結構緊湊、造型美觀大方，同時便于運輸和實訓室的多臺布局。

三、技術指標概覽

1. 輸入電源：系統采用單相三線～220V±10% 50Hz的電源輸入，確保穩定供電。

2. 工作環境：適應于-10℃～+40℃的溫度范圍，相對濕度＜85%（25℃），海拔＜4000m的工作環境。

3. 裝置容量與尺寸：裝置容量≤1000VA，整機尺寸為2400mm×560mm×1400mm，滿足大多數實訓室的空間需求。

4. 安全保護：系統具備接地保護和漏電保護功能，符合相關的國標標準，確保使用安全。

四、系統組成細解

1. 實訓系統安裝平臺：采用型材結構，各站位置可在平臺上自由調整，方便用戶根據實際需求進行配置。

2. 貨料傳輸帶：包括入口和出口傳輸帶，配備多種傳感器和變頻器，實現貨物的精準識別和高效傳輸。

3. 搬運機器人與收料裝置：搬運機器人通過坐標式氣動機械手實現貨物的自動搬運，收料裝置則負責接收物料并進行稱重和密度估算。

五、實訓項目

PLC基本技能編程實訓

1. PLC基本指令編程練習

2. PLC高級指令編程練習

3. PLC控制步進電機練習

變頻調速應用實訓

4. 變頻器功能參數設置與操作

5. 變頻器報警與保護功能

6. 變頻器無極調速

7. PID變頻調速控制

8. PLC控制變頻器多段速調速

9. PLC控制變頻器開環調速

傳感器檢測應用實訓

10. 光電傳感器應用

11. 電感傳感器應用

12. 電容傳感器應用

13. 顏色傳感器應用

14. 多種傳感器組合的綜合應用

綜合功能應用實訓

15. 機械原理與機械傳動綜合應用

16. 系統維護和故障檢測培訓

17. 皮帶傳輸與傳感器檢測應用

18. 機械手運動控制

19. 單個工作站控制

20. 多個工作站聯機工作

21. 完成貨物的識別、檢測、搬運、分揀、入庫、管理等過程
