一、裝置概述與功能

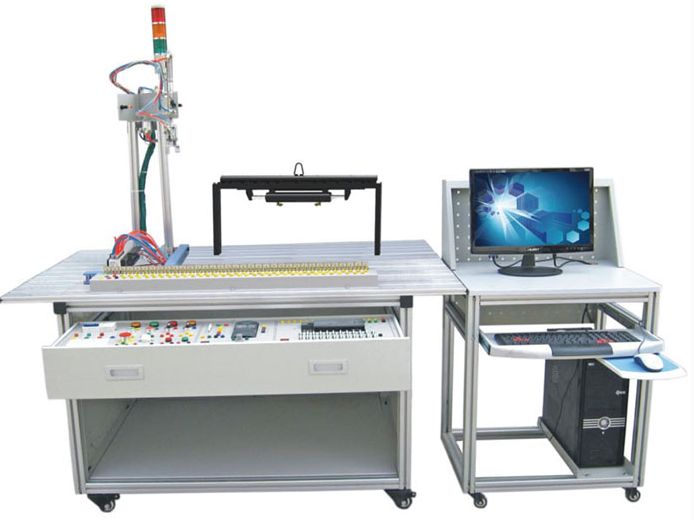

循環搬運自動控制實訓裝置，是一款集鋁合金導軌式實訓臺、循環搬運自動控制機械機構、電源模塊、PLC模塊、按鈕模塊以及多種氣動和傳感器于一體的綜合性教學實訓工具。該裝置通過精準地采集和反饋各種傳感器信號，結合PLC編程，實現對無桿氣缸、旋轉氣動、氣動手指等多種氣缸和手指的位置控制，從而達成物體循環搬運的自動化控制功能。

這一實訓裝置不僅適用于機械制造及自動化、電氣工程、機電一體化等專業的《可編程控制器技術》、《電器及PLC控制技術》等核心課程的教學與實訓，同時也為技工學校機電類專業《可編程控制器技術》課程的實習提供了極佳的實操平臺。此外，對于職業培訓學校安裝、維修電工中級班至高級技師班的培訓和實操，該裝置同樣具有極高的實用價值。

二、主要技術參數詳解

1. 工作壓力：該裝置的工作所需的壓力范圍設定在0.4～0.6MPa，確保裝置在穩定且安全的壓力下運行。

2. 電源輸入：裝置采用AC 220V±10％50Hz的電源輸入，適應廣泛的電源環境，保證設備穩定運行。

3. 外形尺寸：實訓裝置的外形尺寸為1300mm×800mm×600mm，緊湊而合理的結構設計既便于存放和移動，又保證了足夠的操作空間。

4. 整機功率：裝置的整機功率不超過1KW，節能高效，降低了運行成本。

5. 信號輸入與輸出：裝置具備5個數字開關量的信號輸入和輸出，滿足多種控制需求，提高了控制的靈活性和準確性。

6. PLC主機：本裝置選用三菱FX2N系列PLC主機，以其強大的功能和穩定的性能，為實訓操作提供了堅實的基礎。
