旋轉變壓器實驗臺

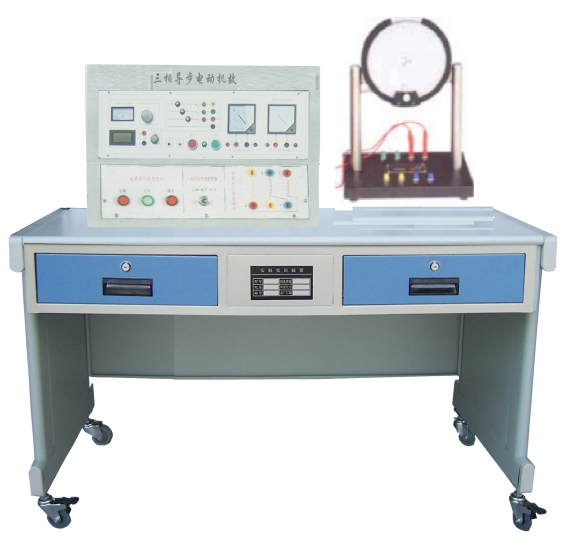

KCDQ-01B型旋轉變壓器實驗臺

一、概述

該產品適用于高等院校、電大、職大所開設的《電機學》、《微特電機》等課程的實驗，并可滿足《電機實驗》教材的內容和要求。

旋轉變壓器是一種輸出電壓隨轉子轉角變化的測角元件。當勵磁繞組以一定頻率的交流電壓激磁時，輸出繞組的電壓幅值與轉子轉角成正弦、余弦函數關系或在一定的轉角范圍內與轉角近似地成正比。

二 、主要技術數據

1、電壓比：0.56

電壓：60V

頻率：400Hz

激勵方：定子

空載阻抗：2000Ω

絕緣電阻：≥100MΩ

精度：1級

    2、裝置容量：＜0.5kVA。

3、外形尺寸:1100mm×700mm×1200mm

三、裝置的安全保護體系

電源由接觸器通過起、停按鈕進行控制；裝有電壓型和電流型漏電保護裝置，輸出若有漏電現象，即告警并切斷總電源。

四、 裝置基本配置

   本產品主要由中頻電源和旋轉變壓器兩個部件組成：旋轉變壓器中頻電源 調節輸出旋鈕，可輸出400Hz 0～70V連續可調的正弦中頻電壓。設有4位半中頻電壓、電流表一只，通過波段開關切換，可監示輸出電壓、電流及測量輸入電壓、電流；旋轉變壓器實驗部件由旋轉變壓器、刻度盤、指示分尺、固定盤及安裝支架等組成。

五、能完成下列實驗項目

   1、正確接線訓練；

   2、測定正余弦旋轉變壓器在空載時的輸出特性；

   3、測定負載對輸出特性的影響；

   4、二次側補償后負載時的輸出特性；

   5、一次側補償后負載時的輸出特性；

   6、正余弦旋轉變壓器作線性應用及移相器應用時的接線。
