步進電機實驗臺

KCDQ-01A型步進電機實驗臺

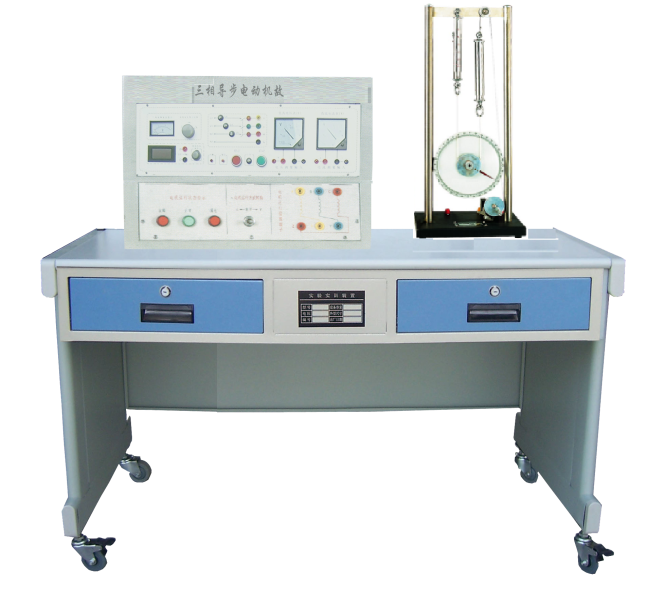

（設備參考圖片）

一 、概述

步進電動機又稱脈沖電機，它是數字控制系統中一種重要的執行元件，這種電機是將電脈沖信號變換成相應轉角或轉速，其角位移量與輸入電脈沖數成正比，轉速與電脈沖的頻率成正比，本控制箱用以控制步進電機的各種運行方式，其控制功能是由單片機來實現的，通過鍵盤的操作和不同的顯示方式來確定步進電機的運行狀況。

可適用于三相、四相、五相步進電動機各種運行方式的控制。

二、主要技術數據

1、能實現單步運行、連續運行和預置數運行；能實現單三拍、雙三拍、三相六拍及電機的可逆運行；

2、輸入電源: 單相三線(220V，允差±10％，50Hz)；
  3、裝置容量：＜0.5kVA。

4、外形尺寸 1100mm×700mm×1200mm。

三、裝置的安全保護體系

電源由接觸器通過起、停按鈕進行控制；裝有電壓型和電流型漏電保護裝置，輸出若有漏電現象，即告警并切斷總電源。

四、 裝置基本配置

步進電機及步進驅動器；控制面板（包括啟、停按鈕；急停開關；復位開關；運行、報警指示燈等）；實訓臺架：整體設計精美緊湊，使用方便；4位LED顯示。

五、能完成下列實驗項目

1、單步運行狀態；

2、角位移和脈沖數的關系；

3、定子繞組中電流和頻率的關系；

4、平均轉速和脈沖頻率的關系；

5、矩頻特性的測定及最大靜力矩特性的測定。
