自整角機實驗臺

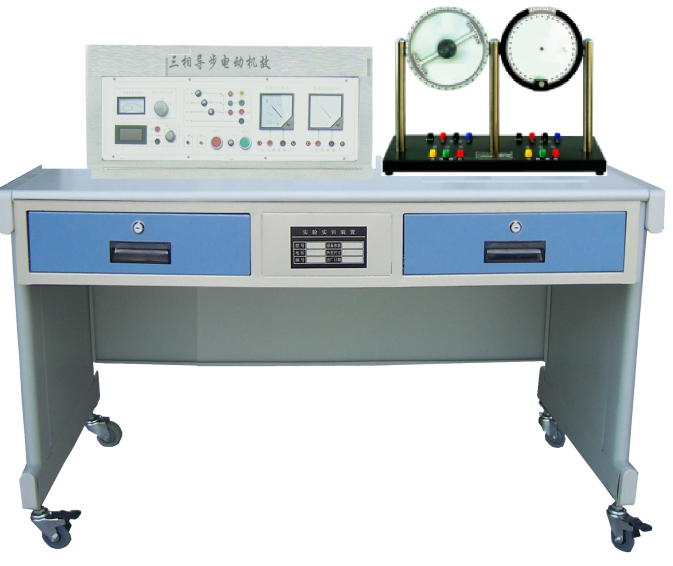

KCDQ-01C型自整角機實驗臺

一、概述

該產品適用于高等院校、電大、職大所開設的《電機學》、《微特電機》等課程的實驗，并可滿足《電機實驗》教材的內容和要求。

自整角機是一種對角位移或角速度的偏差有自整步能力的控制電機，他廣泛用于顯示裝置和隨動系統中，使機械上互不相連的兩根或多根轉軸能自動保持相同的轉角變化或同步旋轉，在系統中通常是兩臺或多臺自整角機組合使用。產生信號的一方稱發送機，接收信號的一方稱為接收機。

二、主要技術數據

1、自整角機技術參數

（1）發送機型號：BD-404A-2

（2）接收機型號：BS-404A

（3）激磁電壓：220V±5%

（4）激磁電流：0.2A

（5）次級電壓:49V

（6）頻率:50HZ

2、裝置容量：＜0.5kVA。

3、外形尺寸 1100mm×700mm×1200mm 。

三、裝置的安全保護體系

電源由接觸器通過起、停按鈕進行控制；裝有電壓型和電流型漏電保護裝置，輸出若有漏電現象，即告警并切斷總電源。

四、    裝置基本配置

本裝置主要由發送機機構、接收機機構兩部分組成。發送機機構：包括自整角機發送機、刻度盤、指示分尺、電機固定件和盤定位件等，以上組件均安裝在支架上；接收機機構：包括自整角機接收機、刻度盤、指分分尺、砝碼盤和法碼等，以上組件均安裝在支架上。

五、能完成下列實驗項目

1、力矩式自整角機實驗

（1）.比整步轉矩測定；

（2）.阻尼時間測定；

（3）.零位誤差測定；

（4）.靜態誤差測定。

2、控制式自整角機實驗

（1）.電氣誤差測定；

（2）.阻尼時間測定；

（3）.比電壓測定。
