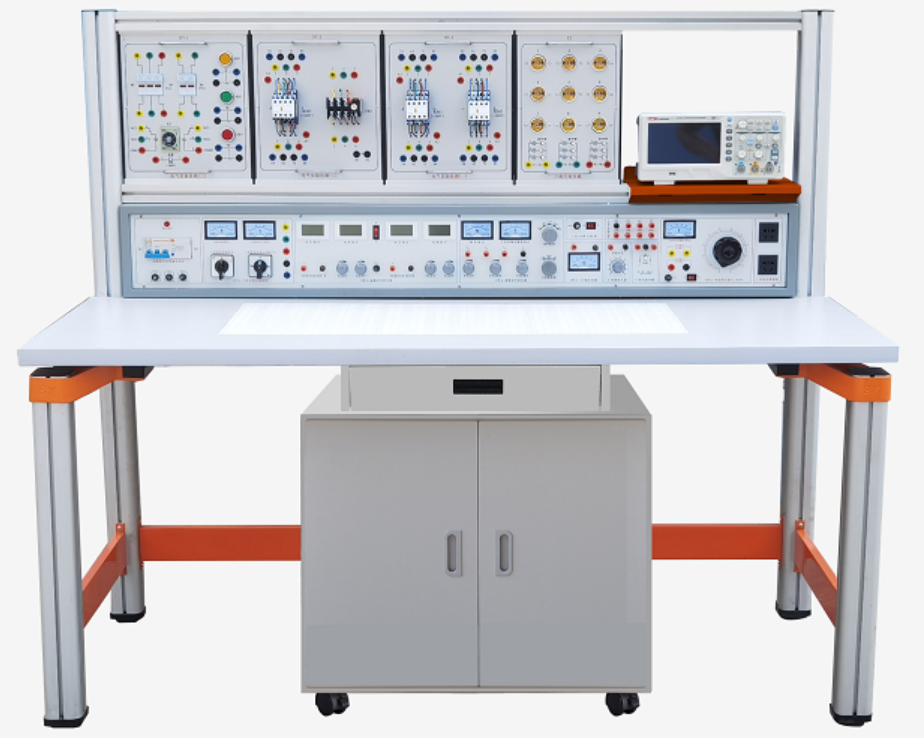

通用電工電子技術及電拖實驗臺
產品核心優勢概述
通用電工電子技術及電拖實驗臺是一款集成電工基礎、電子技術及電力拖動控制于一體的高性能綜合性教學實訓設備。本實驗臺嚴格遵循現代職業教育標準設計，以完善的安全保護措施和齊全的實驗功能，滿足高等院校、職業院校及培訓機構對電類課程實踐教學的全面需求。其核心設計理念在于通過模塊化、透明化、積木化的創新結構，實現安全、直觀、高效的實訓操作，顯著提升教學效果與管理水平。
引領創新的核心特點
本設備作為多功能電工電子實訓平臺，其突出特點體現在以下幾個方面：
極致安全的操作環境：實驗臺集成多重電氣安全保護，包括漏電、過載保護開關，為師生提供符合國家標準的安全型電工電子實驗環境。
革命性的“積木式”實驗?zāi)Ｊ?/strong>：設備核心是獨有的通用九孔萬能插件板系統。該板由高強度ABS注塑，表面分布九孔互通單元，內部精密嵌入126組一體成型銅質嵌件，提供總計1134個高可靠性插孔。所有弱電實驗均通過獨立封裝透明創新元件盒完成，學生可像搭積木一樣自由組合電路，極大激發了創新思維與實踐興趣。
直觀透明的教學體驗：透明元件盒使內部電阻、電容、晶體管等元件一目了然；盒蓋印刷永久耐磨的電路符號。獨特的壓卡式結構使維修拆裝異常便捷。元器件規范存放于實驗桌底部的移動儲物柜，實現了實驗室的標準化、高效率管理，將教師從繁重的準備工作中解放出來。
模塊化裝置結構詳解
本通用型電工電子電拖實驗臺采用靈活的模塊化結構，主要包含以下組件，支持自由組合實驗：
（一）智能電源控制箱（實驗臺“動力核心”）
控制箱尺寸為146×20×25cm，集供電、控制、測量、信號源于一體，布局清晰，操作安全。
主控與保護：總開關帶漏電與過載保護，配有測試按鈕。三相電源輸入輸出狀態通過指示燈與電壓表實時監控。
多功能電源輸出單元：
A單元：三相四線電源輸出。
B單元：3V、6V、9V、12V、15V、18V、24V多檔低壓交流電源，帶電流指示。
C單元：雙路0～30V/2A連續可調直流穩壓電源，具備短路保護與預設限流功能。
D單元：固定5V/0.5A直流穩壓輸出。
E單元：0～240V連續可調交直流電源。
信號與測量系統：內置采用DDS技術的功率輸出函數發生器/頻率計（0.1Hz-3MHz）、音頻功率放大器及單次脈沖源，滿足各類波形實驗與測量需求。
（二）高強度專業化實驗桌
堅固結構：規格1600×700×1500mm，主體采用工業鋁型材與壓鑄框架連接（非焊接工藝），承重超300kg，堅固耐用。
核心工作區：桌面中央鑲嵌超大尺寸（35×90cm）通用九孔萬能插件板，為電路搭建提供廣闊平臺。
人性化設計：后部集成可調電氣掛箱支架，底部配備帶剎車萬向輪的儲物柜，使電工電子電拖綜合實訓平臺的整理、移動與收納變得輕而易舉。
（三）全面的實訓功能模塊套件
透明元件創新模塊庫：提供從電阻、電容到集成電路的數百種透明封裝元件，符號清晰，耐用性強。
電氣控制實驗掛箱（4個）：包含交流接觸器、熱繼電器、時間繼電器、按鈕、行程開關等低壓電器，所有接線點已引至安全插座，確保電力拖動控制實驗的安全與便捷。
執行機構：配備三相鼠籠式異步電動機（380V/180W）2臺，用于真實的拖動控制實訓。
主要技術性能指標
輸入電源：三相四線制
輸出電源：涵蓋交直流穩壓、可調電源，如前述各單元。
函數信號源：輸出正弦波、方波、三角波，頻率精度高，幅值≥10V。
安全規格：絕緣電阻 > 5MΩ，漏電動作電流 ≤ 30mA，打造安心實訓環境。
覆蓋全面的實驗項目體系
本實驗臺是真正的電工電子與電拖綜合教學設備，可支持三大方向數百個實驗，構建從認知到創新的完整技能培養路徑。
（一）電工技術實驗（超過60項）
從基本儀器使用、元件識別、伏安特性測繪，到核心定理驗證（基爾霍夫、戴維南、諾頓）、動態電路研究、交流電路分析、三相電路與功率測量、變壓器互感實驗等，夯實電路基礎。
（二）模擬與數字電子技術實驗（超過240項）
展現其作為高級電子技術實驗臺的強大功能：
模擬電路：晶體管放大電路、集成運放應用、功率放大、信號發生與振蕩、直流穩壓電源等。
數字電路：邏輯門電路、組合與時序邏輯設計、觸發器、計數器/譯碼器應用、555定時器等。項目設計由淺入深，支持綜合創新。
（三）電力拖動控制實驗（13項核心項目）
專注于工業主流的繼電-接觸器控制技術：
三相電機直接起動、點動與自鎖控制
具有電氣互鎖的正反轉控制
星-三角（Y-△）降壓起動控制（手動與自動）
工作臺自動往返行程控制
三相異步電動機反接制動
多地控制線路
標準配置清單（KCDTH-03D型）
本通用電工電子電拖實驗臺提供開箱即用的完整配置，每臺包含：
電源控制箱 1臺
高強度實驗桌（含九孔插件板及支架）1張
透明創新元件盒 全套（電阻、電容、電感、半導體、集成電路等，詳見清單）
電氣控制掛箱 4個
三相異步電動機 2臺
工具與連接線 1套（安全疊插導線、鉗子、螺絲刀等）
學生凳 2張
儲物柜、示波器架、防護墊 各1
