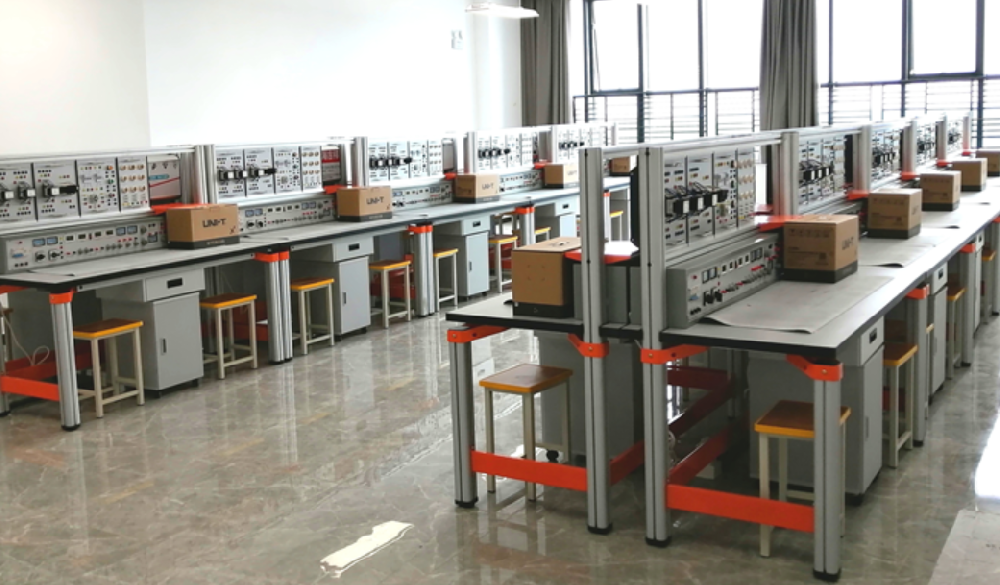

通用電工電子技術實驗臺

通用電工電子技術實驗臺

產品概述與核心優勢

通用電工電子技術實驗臺是一款集安全性、全面性及創新性于一體的綜合性教學實訓設備。它專為滿足高等院校、職業院校及培訓機構在電工學、電路分析、模擬與數字電子技術等核心課程的實驗需求而設計。本實驗臺采用模塊化、透明化設計，具備完善的保護措施與齊全的功能，旨在為學生提供一個直觀、安全、高效的實踐操作平臺，顯著提升教學效果與實驗室管理水平。

引領設計的特點

1. 全方位安全保障：實驗臺配備接地保護、漏電保護等多重安全機制，符合國家相關安全標準。采用高絕緣安全插座及帶護套的高強度實驗導線，從根本上保障了師生的人身與設備安全，是值得信賴的安全型電工電子實訓臺。

2. 創新的“積木式”實驗模式：核心在于獨特的通用九孔萬能插件板系統。該板由高強度ABS材料注塑而成，表面分布九孔互通單元，內部精密嵌入126組一體成型銅質嵌件，提供總計1134個高可靠性插孔。所有實驗均通過獨立封裝透明創新元件盒完成，學生可以像搭積木一樣自由組合、搭建電路，極大地激發了學習興趣與創新能力。

3. 直觀透明的教學體驗：透明元件盒使內部電阻、電容、晶體管等元器件一目了然；盒蓋印刷耐磨的電路符號，清晰美觀?？茖W的壓卡式結構使元件的維修與更換異常便捷。所有元器件分類存放于實驗桌底部的移動儲物柜內，實現了實驗室的規范化、高效率管理，極大減輕了教師的準備工作負擔。

主要技術指標

• 工作電源：三相五線 AC 380V±10% 50Hz

• 工作環境：溫度-10℃～40℃；相對濕度≤90%(25℃)

• 外形尺寸：1600mm（長）×700mm（寬）×1500mm（高）

• 整機功耗：≤1.0KW

• 安全保護：絕緣電阻>5MΩ，漏電動作電流≤30mA。

裝置構成詳解

本通用型電工電子教學實驗臺采用模塊化設計，主要由以下部分構成，支持靈活組合：

（一）多功能綜合主機箱

主機箱采用鐵質雙層噴塑結構，鋁質面板，集成所有電源、信號源及測量儀表。

• 輸入電源：三相五線 AC 380V ±10% 50Hz。

• 輸出電源及信號系統：

• A單元：三相四線輸出。

• B單元：3V、6V、9V、12V、15V、18V、24V多檔交流低壓輸出。

• C單元：雙路0～30V/2A連續可調直流穩壓電源，具備過載、短路及預設限流保護。

• D單元：固定5V/0.5A直流穩壓輸出。

• E單元：0～240V連續可調交直流電源。

• F單元：外接儀器220V電源插座。

• 信號源與測量：

• 功率輸出函數發生器/頻率計：采用DDS技術，產生高精度正弦波、方波、三角波，頻率范圍0.1Hz~3MHz，內置高精度頻率計。

• 單次脈沖源、音頻功率放大器等一應俱全。

（二）高強度模塊化實驗桌

實驗桌主體采用工業鋁型材及壓鑄框架連接，桌面為25mm厚環保飾面板，承重超300kg。中央標配超大尺寸（35×90cm）九孔萬能插件板作為核心操作區。桌體后部集成可調支架，用于懸掛電氣掛箱。底部配備帶萬向輪的移動儲物柜，使整個電工電子綜合實訓平臺的布局整潔、移動靈活。

（三）全面的實訓功能模塊

1. 透明元件創新模塊庫：提供從基礎電阻、電容到集成電路的數百種透明封裝元件，滿足各類電路搭建需求。

2. 電氣控制實驗掛箱（3個）：

• 掛箱一：交流接觸器2只

• 掛箱二：交流接觸器1只，熱繼電器1只

• 掛箱三：時間繼電器1只，按鈕（紅、黃、綠）

• 另配燈座負載掛箱，所有接線點引至安全插座。

3. 執行機構：配備三相異步電動機（380V/180W，△接法）1臺，用于基礎電力拖動實驗。

（四）配套學生凳：鋼木結構，經酸洗、磷化、靜電噴塑處理，堅固耐用。

覆蓋廣泛的核心實驗項目

本通用電工電子技術實驗臺支持電工、電子兩大方向超過300個實驗項目，構建了從基礎到綜合的完整教學體系。

（一）電工與電氣控制實驗（超過70項）

涵蓋電路分析、電機控制的核心內容：

• 電路基礎：基本儀表使用、元件伏安特性、電路定理驗證（基爾霍夫、戴維南、疊加）、動態電路、交流電路參數測量、諧振電路、三相電路等。

• 電氣控制：三相電動機的直接起動、點動與自鎖控制、正反轉控制（接觸器聯鎖、按鈕聯鎖、復合聯鎖）、星-三角（Y/△）降壓起動控制（手動與自動）等經典繼電接觸器控制線路。

（二）模擬與數字電子技術實驗（超過240項）

展現其作為多功能電子技術實驗臺的強大實力：

• 模擬電路：晶體管特性與放大電路（單管、多級、差動、功率放大）、集成運算放大器應用、信號發生與處理電路、直流穩壓電源等。

• 數字電路：邏輯門電路功能測試、組合邏輯與時序邏輯電路分析與設計、觸發器、計數器、譯碼器、555定時器應用等。項目設計由淺入深，全面支撐電子技術課程教學與課程設計。

標準配置清單（KCDTH-03C型）

本通用電工電子技術實驗臺提供開箱即用的完整配置，確保實驗教學順利開展。
