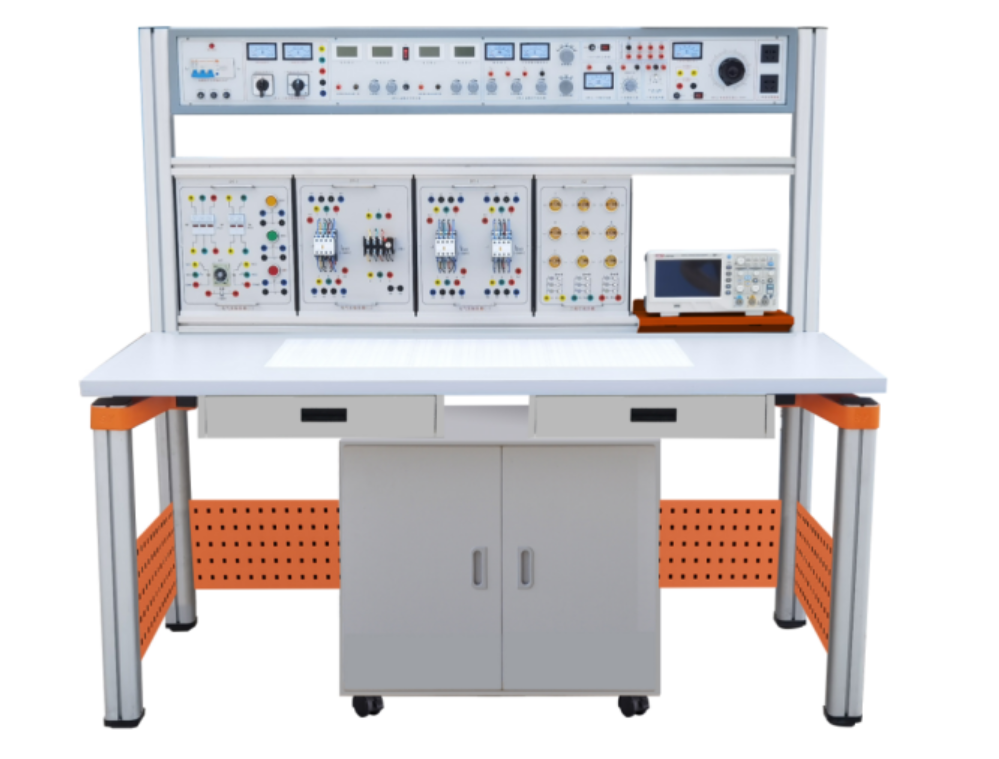

電工電子電拖綜合實驗裝置

電工電子電拖綜合實驗裝置

產品概述

電工電子電拖綜合實驗裝置是我司集多年研發經驗，充分吸收國內先進實訓理念與技術，精心打造的新一代高性能、綜合性教學實訓平臺。本裝置深度融合了“電路分析”、“電工基礎”、“電工學”、“模擬/數字電子技術”、“電機控制”及“電力拖動”等核心課程的教學大綱要求，專為高等院校、職業院校、技工學校及企業培訓中心的實驗室建設、設備升級與實訓課程開設提供了一站式電工電子電拖實訓解決方案。其高度集成與模塊化的設計，完美契合了現代電類課程實踐教學的發展趨勢。

核心產品特點

1. 高度集成，綜合性強：一套設備即可覆蓋電類基礎課程的絕大多數實訓項目，是真正意義上的多功能電工電子電力拖動實驗臺，避免了設備分散采購帶來的管理不便與資源浪費。

2. 靈活拓展，適應性強：采用模塊化、掛箱式積木結構，實訓深度與廣度可自由調整。用戶可根據教學進度，輕松更換或添加部件以擴展新功能、開發新實驗，實現從基礎到高階的無縫銜接教學。

3. 配套完整，開箱即用：從高精度智能儀表、多功能電源到專用安全實驗導線，均按實訓需求精準配套，性能匹配度高。電工電子電拖實訓裝置配套齊全，確保多組實驗數據的一致性，極大方便了教師的集中指導與考核。

4. 直觀安全，易于維護：整體布局科學合理，電源、儀表一目了然。各實訓掛箱功能明確，透明創新模塊使電路元件與連接清晰可見。裝置配備漏電保護、過流保護等多重安全措施，是可靠的安全型電工電子實驗設備。

強大實訓功能

本綜合型電工電子電拖實驗裝置可提供實驗所需的全套資源：

• 豐富電源：包括三相/單相交流電源、可調直流穩壓電源、恒流源、函數信號發生器（含頻率計）等。

• 智能測量：配備真有效值交流電壓/電流表、直流電壓/毫安表、單相智能功率/功率因數表等。

• 全面模塊：涵蓋電路基礎、交流電路、電子技術（模擬/數字）、電氣控制等全套實訓掛箱與透明模塊。

• 執行機構：提供三相異步電動機、直流電機等，完整支持電力拖動與控制實驗。

主要技術性能

• 輸入電源：三相四線（或五線）380V ±10% 50Hz

• 工作環境：溫度-10℃ ~ +40℃；相對濕度 <85% (25℃)

• 裝置容量：<1.5KVA

• 外形尺寸：1600mm × 700mm × 1530mm

可完成的主要實驗項目

本裝置支持電工、電子、電力拖動三大方向上百個實驗，是理想的電工電子與電拖綜合實訓平臺。

（一）電工技術實驗

包括基本儀表使用、電路定律驗證（基爾霍夫、戴維南、疊加定理）、一階/二階動態電路、交流電路參數測量、RLC串并聯諧振、三相電路測量、變壓器特性、功率因數提高等近30個經典實驗。

（二）模擬電路實驗

涵蓋單管/場效應管放大、負反饋放大、差動放大、集成運放運算電路、有源濾波器、RC/LC正弦波振蕩、OTL/集成功率放大、串聯/集成穩壓電源等。更可選配完成幅度調制/解調、頻率調制/鑒頻等通信電路實驗。

（三）數字電路實驗

包含邏輯門功能測試、組合邏輯電路分析與設計、觸發器應用、時序邏輯電路、中規模集成電路應用（計數器、譯碼器）、數字鐘設計等。

（四）電力拖動實驗

全面覆蓋繼電-接觸器控制系統核心項目：三相電機直接啟動、點動與自鎖控制、正反轉控制（按鈕/接觸器/復合聯鎖）、Y-△降壓啟動、工作臺自動往返、反接制動、多地控制等。

系統配置清單（每臺）

本電工電子電拖綜合實驗裝置采用標準配置，確保開箱即可構建完整實訓環境。
