透明液壓吊車控制實訓裝置

透明液壓吊車控制實訓裝置

一、 產品概述：現代化的起重機械教學解決方案

起重機，作為一種在限定范圍內實現重物垂直提升與水平搬運的多動作起重機械（亦稱吊車），是物料搬運領域的核心裝備。為滿足現代化教學需求，透明液壓吊車控制實訓裝置應運而生。本裝置是將真實汽車起重機的結構原理與工作過程高度濃縮，并移植到課堂環境的先進教學產品。它通過全透明化的設計與雙控制系統（繼電器與PLC），為學員提供了一個直觀、安全、功能全面的液壓傳動與電控技術綜合學習平臺。

二、 透明液壓吊車教學平臺的突出核心特點

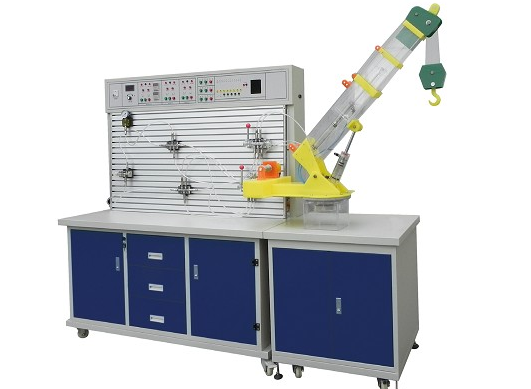

1. 極致透明，原理一目了然：本透明液壓吊車實驗臺的核心亮點在于其吊車機身與液壓系統均采用高強度進口透明有機玻璃精密制作。材料具備耐腐蝕、抗磨損、永不變色的特性，使得吊車內部機械結構、所有透明液壓元件的內部構造及油路的實時流動狀態清晰可見，演示效果極其逼真，極大降低了原理學習的抽象性。

2. 堅固耐用，移動靈活：裝置柜體采用1.2mm厚優質SPCC冷軋鋼板經磷化噴塑工藝制成，堅固美觀且防銹。底部配置四個高性能萬向輪，使得這臺可移動式液壓吊車實訓臺能夠輕松在教室、實驗室之間搬運與定位，極大提升了教學安排的靈活性。

3. 雙?？刂疲瑢?duì)比教學：裝置集成兩種主流控制方式，是典型的PLC控制液壓吊車教學設備：

• 傳統繼電器控制：幫助學員理解基本電氣邏輯與接線原理。

• PLC可編程控制：采用工業級三菱FX1S-20MR控制器，學員可學習編程、調試及自動化控制思想。通過兩種模式的對比實操，深刻體會PLC控制在靈活性、可靠性與先進性方面的優勢。

4. 模塊化設計，擴展性強：作為一款綜合性液壓與PLC實訓裝置，它不僅能完成吊車專屬動作實驗，還支持近二十種液壓基本回路實訓，滿足從基礎到進階的全階段教學需求。

三、 透明液壓吊車實訓裝置詳細技術參數

• 整體尺寸：

• 主實驗臺：1500mm（長）× 700mm（寬）× 1800mm（高）

• 透明吊車演示臺：700mm（長）× 700mm（寬）× 1330mm（高）

• 液壓泵站：500mm × 350mm × 300mm

• 電源：AC 220V ±10%， 50Hz

• 動力單元：配備永磁調速電機，無級調速范圍0-1500轉/分，安全限速1-1500轉/分。系統工作壓力低（僅需0.3-0.8Mpa），安全壓力Pmax≤1.5Mpa，運行平穩，噪聲≤58dB（距設備1.5米處測量）。

• 控制核心：三菱FX1S-20MR可編程控制器（PLC）。

四、 核心教學功能與實驗項目

（一）核心學習目標

通過本透明吊車液壓PLC控制臺，學員可實現以下學習目標：

1. 掌握汽車起重機（吊車）的基本結構與傳動系統。

2. 深入理解吊車液壓系統的組成、工作原理及各元件功能。

3. 掌握吊車手動（繼電器）與自動（PLC）兩種控制模式的原理、接線與程序設計。

（二）吊車專用動作模擬實驗

1. 吊鉤上升與下降的液壓控制

2. 吊臂向左旋轉與向右旋轉的回轉控制

（三）液壓傳動基本回路實驗（擴展功能）

本裝置可作為一套完整的液壓基本回路實驗臺，開展豐富實驗，例如：

1. 方向控制回路：換向回路、“O”型機能閉鎖回路、液控單向閥閉鎖回路。

2. 壓力控制回路：壓力調定、二級壓力控制、減壓、增壓、卸荷回路。

3. 調速回路：進油/回油節流調速、容積調速（齒輪泵）、復合調速。

4. 多缸控制回路：速度換接、二次進給、順序動作（順序閥/壓力繼電器/行程開關控制）等。
