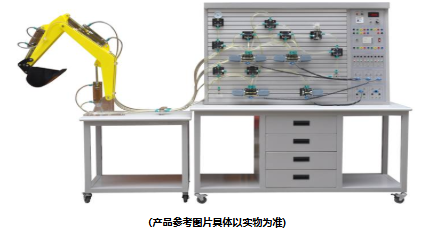

透明液壓挖掘機PLC控制實訓裝置

透明液壓挖掘機PLC控制實訓裝置

透明液壓挖掘機PLC控制實訓裝置是專為液壓傳動與PLC控制技術教學而研發的綜合性教學平臺。本實訓裝置將經典的液壓傳動原理與真實的工程機械（挖掘機）動作控制相結合，為學員提供了從基礎液壓回路到復雜機電液一體化系統學習的理想設備。

一、 透明液壓挖掘機PLC控制實訓裝置主要技術參數

本裝置嚴格遵循教學安全與實驗要求設計，核心參數如下：

• 電源：AC220V ±10%, 50Hz。

• 直流電源模塊：輸入AC220V，輸出DC24V/3A，為控制回路提供穩定電源。

• 可編程控制器（PLC）：采用知名品牌三菱FX1S-20MR主機（12點輸入/8點繼電器輸出），是PLC控制液壓實訓臺的核心控制單元。

• 液壓動力單元：實驗泵電機功率250W，無級調速范圍0-1500r/min，工作噪聲≤58dB，演示油路工作壓力0.8-1.3Mpa（油泵最高安全壓力Pmax=2.5Mpa）。

• 核心液壓元件：電磁換向閥工作電壓DC24V，允許壓力3Mpa。

• 設備尺寸：實訓臺本體1500mm×650mm×1700mm；模擬挖掘機工作狀態時最大尺寸1850mm×650mm×1850mm。

二、 透明液壓挖掘機教學平臺的突出特點

1. 高度仿真，教學直觀：在基礎透明液壓實驗臺功能上，集成可模擬真實挖掘機挖掘、卸料、提升等復合動作的工作裝置。整個透明挖掘機液壓實驗系統采用高硬度進口透明有機玻璃液壓元件與尼龍軟管搭建，液壓閥內部結構、油液流動狀態及系統工作流程一目了然，極大提升了教學的直觀性與趣味性。

2. 模塊化設計，靈活安全：該透明液壓PLC控制實驗臺采用“T”型槽鋁合金型材面板，所有液壓元件均配有獨立安裝底板，可隨意布局。油路連接使用快換接頭，確保搭接方便、密封可靠、無滲漏，便于學生反復進行液壓系統組裝與調試實訓。

3. 雙控制系統，強化應用：電氣控制采用“PLC控制+獨立繼電器控制”雙模式。學生可通過PLC編程實現復雜的邏輯與順序控制，亦可使用傳統繼電器回路進行對比實驗。這種設計深刻凸顯了PLC液壓控制實驗臺的先進性與靈活性，助力學生同時掌握液壓傳動與現代化電氣控制兩項核心技能。

4. 功能全面，擴展性強：裝置不僅可用于挖掘機專用回路實驗，還支持超過二十種標準液壓基本回路實驗，是功能完備的液壓傳動與PLC綜合實訓裝置。

三、 透明液壓挖掘機實訓裝置核心教學功能

• 動作模擬：真實演示挖掘機工作循環，理解工程機械液壓系統工作原理。

• 結構原理教學：觀察各透明液壓元件內部結構，動態學習其工作過程。

• 系統構建實訓：可進行液壓系統與電氣控制系統的設計、安裝、接線與調試。

• 性能測試實驗：對系統壓力、流量等關鍵參數進行測量與調定，培養工程實踐能力。

四、 可完成的主要液壓與PLC控制實驗項目

本裝置作為一款先進的挖掘機液壓系統教學模型，可支持豐富的實驗內容，包括但不限于：

1. 各類換向與鎖緊回路（如手動、液控、H/M型中位機能換向鎖緊）。

2. 壓力控制回路（調壓、減壓、增壓、卸荷、二級壓力控制）。

3. 調速回路（進油/回油節流調速、容積調速、復合調速）。

4. 速度換接與同步回路（調速閥串/并聯二次進給、順序閥/壓力繼電器/行程控制順序動作、液壓缸同步）。

5. 核心實驗：PLC控制的挖掘機液壓系統綜合實驗，實現手動、自動及多種順序動作控制。
