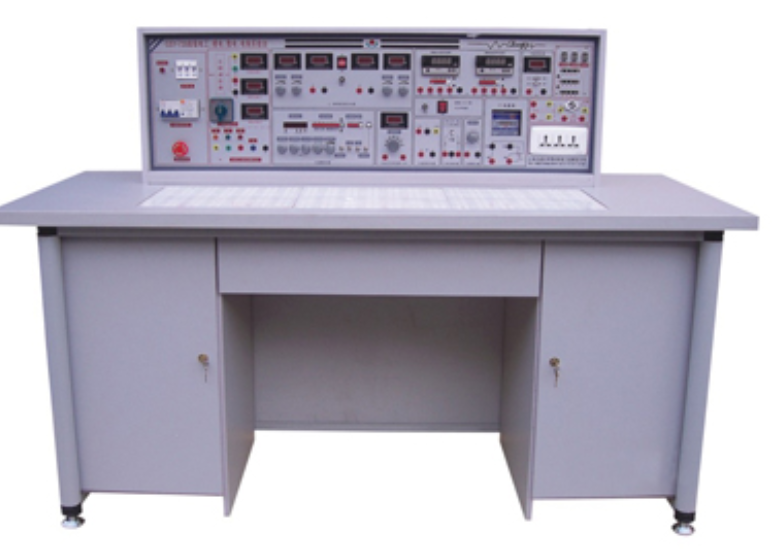

高級電工、模電、數電、電力拖動實驗臺

高級電工、模電、數電、電力拖動實驗臺

在工程實踐教學不斷向深度與廣度拓展的背景下，高等院校、高水平職業院校及科研機構對實驗設備的功能集成度、技術先進性與教學適用性提出了更高要求。為此，我們推出這款高級電工、模電、數電、電力拖動實驗臺。本設備創新性地將電工基礎、模擬電子技術、數字電路與電力拖動控制四大核心課程實驗平臺融為一體，構建了一個功能強大、安全智能、擴展靈活的一體化實驗環境。它不僅能夠全面覆蓋相關課程大綱的全部實驗要求，其開放的平臺設計更支持課程設計、畢業設計及學生創新開發，是實驗室實現設備更新?lián)Q代、規模擴建與教學水平升級的理想選擇。

一、 產品核心優勢與設計理念

本系列高級電工模電數電電力拖動實驗臺是在前幾代產品基礎上進行全面技術升級的成果，其設計充分體現了“安全、智能、開放、綜合”的現代教學理念。

1. 完善的安全保護與人性化設計：設備集成嵌入式保險與漏電保護開關，強弱電實驗分離。強電部分（電工、電力拖動）采用隱蔽式高安全性電學插座，接觸可靠；繼電器、接觸器等均封裝于獨立模塊箱，接線端口標準化，極大提升了操作安全性并降低了元件損耗。實驗臺115cm的合理高度，便于教學講解與實驗室布局。




2. 智能化測量與豐富信號源：配備高精度智能化數字交直流電表，具備量程自動切換、超限報警與回差設定功能，測量精準便捷。函數信號發生器可輸出多種波形，頻率范圍寬（0.1Hz-2MHz），并配有高精度頻率計，滿足從低頻到高頻的各類電路測試需求。




3. 模塊化、開放式實驗平臺：




• 弱電平臺：模電與數電實驗在九孔通用實驗底板上完成，采用透明元件盒與進口高可靠性集成座，電路搭建靈活直觀，芯片插拔方便，極大激發了學生的動手與創新能力。




• 強電平臺：電力拖動與部分電工實驗通過專用模塊箱連接，線路清晰，操作規范。




• 這種分立式元件與模塊化結構，使設備超越了固定實驗的限制，支持師生進行自主設計性、開發性實驗，為創新教學提供了卓越平臺。




4. 專屬電力拖動與電機實驗功能：作為四合一實驗臺的特色，專門集成了直流電機調速環節、高壓直流電源（0-220V） 及電機電樞、勵磁電流指示表，可安全、深入地完成直流電機啟動、調速、制動等經典電力拖動實驗。




二、 實驗臺詳細構成與技術規格

本設備由高性能實驗臺主體與堅固的實驗操作桌組成，配置齊全，性能卓越。

（一）實驗臺主體功能詳解

1. 多功能交直流電源系統

• 輸入：三相四線，帶電源指示。




• A組輸出：0-380V連續可調三相交流電源，同時提供0-240V單相可調電源（配置1.5KVA自耦調壓器及三只液晶電壓表）。




• B組輸出：多檔位低壓交流電源（3-24V），最大電流1.5A。




• C組輸出：固定低壓直流穩壓電源（+5V, +12V, -12V），為集成電路供電。




• D組輸出：雙路0-30V可調直流穩壓穩流電源，數字表顯示，自動換檔，具備預設限流功能。




• E組輸出：通用單相市電插座。




2. 智能測量與信號單元

• 智能電表：0.5級精度的智能交流/直流電流表，多量程，具報警功能。




• 函數信號發生器/頻率計：可產生正弦波、三角波、方波等七種波形，頻率范圍0.1Hz-2MHz，具備壓控振蕩（VCF）和輸出衰減功能。內置等精度頻率計，測頻范圍達100MHz。




• 內置實用組件：集成單相電度表與日光燈實驗組件，方便相關實驗安全直觀地進行。




• 其他單元：七段譯碼器、音頻功率放大器、單次脈沖源等。




3. 電力拖動專用單元

• 直流電機調速控制環節。




• 直流電機勵磁電流與電樞電流監測表。




• 0-220V可調高壓直流電源輸出。




（二）標準實驗室配置（以24座為例）

• 學生單元：12張實驗操作桌（一桌兩座），配12臺實驗臺主機。桌面中央為通用電路插板。




• 示教系統：1套示教控制臺，含演示屏，可統一管理學生臺電源。




• 器材配備：涵蓋繼電控制實驗箱、三相異步電動機、交直流電表、萬用表、全套電工工具以及數量龐大的透明創新實驗元件盒（內含電阻、電容、電感、二極管、三極管、集成電路等），足以支持所有基礎與擴展實驗。




三、 可支持的核心實驗項目體系

憑借其綜合性能，本高級電工模電數電綜合實驗設備可支持上百個實驗項目，主要分為四大模塊：

（一）電工原理與電路分析實驗

包括電工儀表使用、電路定理驗證（基爾霍夫、戴維南等）、交流電路研究（RLC串并聯諧振、功率因數提高）、三相電路、變壓器與互感實驗等。

（二）模擬電子技術實驗

涵蓋半導體器件特性、基本放大電路（單管、多級、差分）、集成運算放大器應用（線性與非線性電路）、功率放大電路、直流穩壓電源等。

（三）數字電路實驗

包括門電路測試、組合邏輯電路（編碼器、譯碼器、數據選擇器）、時序邏輯電路（觸發器、計數器、寄存器）及綜合數字系統實驗。

（四）電力拖動（電氣控制）實驗

此為電工電拖綜合實驗平臺的核心特色，可完成：

1. 三相異步電動機的直接啟動、點動、自鎖控制。




2. 三相異步電動機的Y-△降壓?jiǎn)?dòng)控制（用時問繼電器）。




3. 接觸器聯鎖的電動機正反轉控制。




4. 按鈕、接觸器雙重聯鎖的電動機正反轉控制。




5. 工作臺自動往返電氣控制。




6. 基于專用模塊的直流電機啟動、調速與制動實驗。
