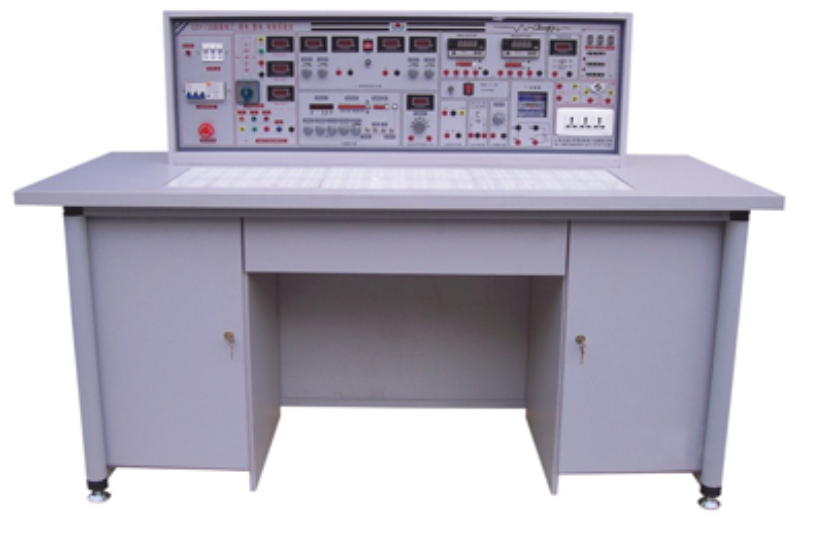

高級電工實驗臺
在電氣工程與自動化技術飛速發展的今天，培養具備扎實理論基礎與卓越實踐能力的人才，離不開先進、可靠、安全的實驗教學平臺。本高級電工實驗臺正是為滿足這一核心需求而精心設計的換代產品。它在繼承前幾代設備優點的基礎上，進行了全方位、多層次的重大技術革新與功能升級。本設備不僅實驗項目覆蓋廣泛、選擇余地大，更在實驗深度、安全防護、測量精度及使用體驗上實現了顯著提升，旨在為高等院校、高職高專、技工學校及科研單位提供一個功能完善、安全可靠、智能高效的高級電工實訓裝置，是實驗室新建、擴建或設備更新的理想選擇。
一、 產品核心優勢：安全、智能、開放、靈活
本系列高級電工實驗臺集成了現代電工電子實驗教學的先進理念，其核心優勢體現在以下幾個方面：
全面的安全保障體系：設備內置嵌入式保險盒與多級漏電保護開關，強弱電實驗分區設計。強電部分采用隱蔽式高安全電學插座，接觸可靠，徹底杜絕觸電風險；繼電控制等組件采用獨立模塊化箱體設計，接線點引至專用插座，極大提升了操作安全性。
智能化的測量?jī)x表：裝配高精度智能化數字交直流電表，具備量程自動切換、超限報警、回差設定等功能。測量數據直觀精準，使用便捷，幫助學生建立嚴格的工程測量規范。
開放式的創新平臺：采用“平臺式+分立元件”設計。弱電部分在九孔通用實驗底板上自由搭建，強電部分通過模塊化箱體連接。元器件采用透明、符號清晰的獨立元件盒，學生不僅可完成既定實驗，更能自主設計創新實驗，極大激發動手動腦能力。
人性化的結構設計：實驗臺整體高度為1.15米，符合人體工程學，實驗室布局靈活。元件盒采用科學的壓卡式結構，維護更換極其方便。雙面飾面板操作桌堅固美觀，配備儲物空間，實現了教學與管理的規范化。
二、 高級電工實驗臺詳細構成與技術參數
本裝置由電源控制屏、智能儀表、函數信號源、實驗操作桌及豐富的配套器材構成，性能卓越。
（一）實驗臺主體性能詳解
1. 多功能、高等級交直流電源系統
輸入：三相四線制電源輸入，指示燈監控。
輸出：
A組：0-380V連續可調三相交流電源，同時提供0-240V單相可調電源（配備1.5KVA三相自耦調壓器及三只液晶交流電壓表）。
B組：低壓交流電源，3V-24V多檔固定輸出，最大電流1.5A。
C組：固定5V/0.5A直流穩壓電源。
D組：雙路0-30V可調直流穩壓穩流電源，繼電器自動換擋，數字表顯示，具有預設限流保護功能。
E組：?jiǎn)蜗嗍须娸敵鋈f(wàn)能插板。
2. 函數信號發生器與專用組件
波形：可輸出正弦波、三角波、方波。
頻率：5Hz-550kHz寬范圍覆蓋，Hz表直讀。
輸出：各波形輸出幅度高，且具備0/20/40dB衰減，連續可調。
內置實用組件：集成單相電度表（接線端引出，可視工作過程）和日光燈實驗組件，方便相關實驗安全、直接地進行。
3. 核心智能測量?jī)x表
智能直流電流表：0.5級精度，±4mA~±4A四量程，具超量程保護、上下限報警預設功能。
智能交流電流表：0.5級精度，4mA~4A四量程，功能同直流表。
（配合外接電壓表，可完成高精度電參數測量）
（二）實驗操作桌與標準配置（以24座實驗室為例）
學生單元：12張實驗操作桌（一桌兩座），桌面中央配置35×90cm通用電路插板。配備12臺實驗臺主體。
示教系統：1套示教控制臺（含操作桌、演示屏），可統一控制所有學生臺電源，便于集中講解演示。
器材配備：
繼電控制實驗箱（1-4號）共4種，完成各類電機控制線路實驗。
三相負載與電機：13臺0.18KW三相電動機，39只電流測試插座。
測量工具：MF-500型萬用表13只，1.5級直流電表26只。
工具與元件：全套電工工具（電烙鐵、剝線鉗、螺絲刀等）13套，以及包含電阻、電容、電感、變壓器、集成電路座等在內的透明元件單元盒一套。
輔助設施：學生凳25張，儲物立柜1個。
三、 可完成的核心實驗項目體系
憑借其強大的配置，本智能電工實驗臺支持從電路基礎到電機控制超過35個經典實驗項目，全面覆蓋教學大綱要求：
（一）電工基礎與電路定理實驗（項目1-14）
涵蓋電工儀表使用、元件伏安特性測繪、基爾霍夫定律、戴維南/諾頓定理、疊加原理、受控源研究等，夯實電路分析基礎。
（二）交流電路與磁路實驗（項目15-33）
深入探究一階/二階動態電路、RLC串并聯諧振、交流電路參數測定、功率因數改善、三相電路連接與功率測量、變壓器特性、互感實驗等。
（三）綜合設計與研究性實驗（項目26-33）
包括負阻抗變換器、回轉器、二端口網絡、選頻網絡等特色實驗，培養學生綜合設計與研究能力。
（四）電氣控制與電機應用實驗（項目34-37）
此為高級電工實訓裝置的核心優勢模塊，可安全、完整地進行：
三相異步電動機的直接起動與Y-△降壓起動。
基于繼電器、接觸器、按鈕的典型控制電路（如自鎖、互鎖）。
時間繼電器自動控制Y-△降壓起動電路。
（結合豐富的電機和控制箱，可擴展更多復雜控制線路實驗）
