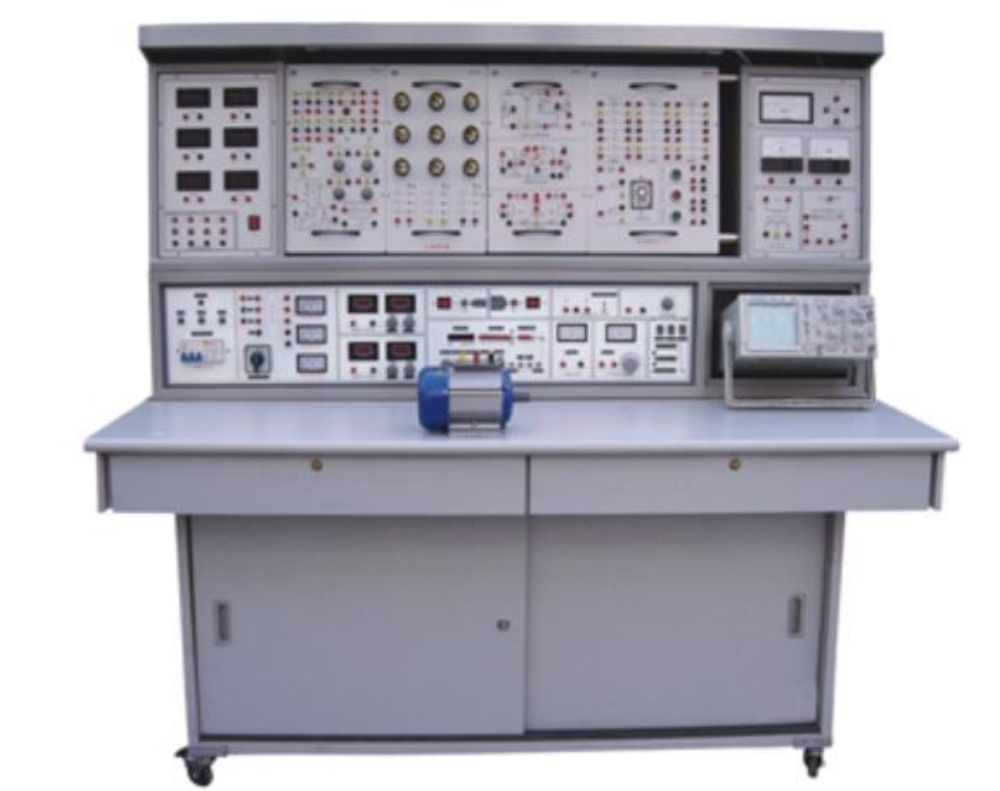

立式電工實驗裝置
目前，國內各類院校在電工、模擬與數字電路、電氣控制等課程的實驗教學中，大多仍在使用功能分散、獨立的傳統設備。部分學校雖嘗試自制實驗裝置，但因加工能力有限、工藝粗糙，普遍存在功能不全、安全性不足等問題，難以滿足現代教學大綱的要求。元器件采購與管理困難，導致許多必要實驗無法順利開展。針對這一現狀，我公司充分吸收德國及國內同類先進產品的技術精華，嚴格依照我國高等教育與職業教育的最新教學大綱，成功研發出新一代立式電工實驗裝置。本系列產品致力于為高校及職業院校提供一體化、模塊化、安全可靠的綜合性實驗解決方案。
立式電工實驗裝置的突出特點
本款立式電工實驗裝置集完善的安全保護體系與齊全的實驗功能于一體，是現代化實驗室建設的核心設備。其設計具備以下顯著優勢：
模塊化設計，靈活擴展：電工與電氣控制實驗采用創新的模塊式掛箱結構。學?？筛鶕?jù)教學計劃的深度與廣度，靈活選擇并隨時增添新的實驗模塊，經濟高效地滿足教學與科研的持續發展需求。
安全可靠，貼合教學：裝置具備多重安全保護機制，有效防止人身與設備事故。實驗連接點接觸可靠，實驗方法靈活，能極大提升學生的動手實踐能力。
直觀易用，維護便捷：數字與模擬電路實驗在九孔通用電路板掛箱上完成。實驗元件采用透明盒體封裝，符號標識清晰永久，直觀性極佳。獨特的壓卡式結構使元件拆裝、維修更換變得異常簡單。
結構合理，工藝精湛：整體立式電工實驗臺結構堅固合理，工藝精良，徹底解決了傳統自制設備工藝粗糙的痛點，是實驗室設備升級換代或新建實驗室的優選。
立式電工實驗裝置的適用范圍
本系列立式電工實驗裝置廣泛適用于高等院校、中等專業學校、技工學校及職業培訓中心。能夠完美支撐《電工學》、《電工原理》、《電路分析》、《模擬電子技術》、《數字電路》、《電氣控制設備》等核心課程的實驗教學任務。該設備的引進是學校提升實踐教學水平、加強實驗室建設的重要標志，是創建高水平實驗教學示范中心的理想基礎設備。
立式電工實驗臺結構與性能詳解
本系列立式電工電子實驗裝置采用標準化設計，實驗臺、實驗屏與操作桌功能一致，具體構成如下：
1. 實驗臺電源與核心功能模塊
1.1 電源系統
輸入：三相四線制電源，設有輸入指示燈。
輸出：具備保險絲與漏電保護開關雙重安全防護。
A組：提供三相0～380V及單相0～250V連續可調交流電源。
B組：提供3－24V分七檔可調低壓交流電源。
C組：提供5V低壓直流穩壓電源。
D組：提供雙路0～30V連續可調直流穩壓電源，性能穩定。
E組：提供標準220V市電輸出接口。
1.2 函數信號發生器
可輸出正弦波、三角波、方波等多種波形，頻率范圍寬（0.1Hz至2MHz），輸出幅度可調，滿足各類模擬與數字電路實驗的信號源需求。
1.3 其他實用功能
集成頻率計數器、單次脈沖源、音頻功率放大器、七段譯碼顯示等單元，并確保絕緣電阻>5MΩ，漏電保護動作電流≤30mA，全方位保障立式電工實驗裝置使用的安全性。
2. 實驗屏測量與顯示單元
實驗屏集成多量程交直流數字電流表、電壓表、功率因數表及四路電流測量插座，可實現一表多測，方便快捷。同時配備實驗專用變壓器、日光燈實驗電路等，滿足從基礎到進階的完整電工實驗需求。中部為模塊掛箱安裝區，拆卸更換極為便利。
3. 實驗操作桌
采用加強型雙面防火板材質，堅固耐用，美觀大方。設計有抽屜與儲存柜，便于分類存放實驗工具、連接線及元器件，保持實驗室整潔有序。
立式電工實驗裝置標準配置與實驗項目
一、標準構成
每套立式電工實驗裝置（一臺二座）包含：
實驗屏、實驗臺、實驗操作桌各1套。
實驗模塊掛箱（01-05號）：涵蓋直流電路、交流電路、三相負載、繼電控制等核心實驗單元。
配套器材：包括電動機、萬用表、電烙鐵、實驗連接線及工具等。
二、核心實驗項目（部分列舉）
本裝置可完成教學大綱要求的數十項經典實驗，例如：
基爾霍夫定律、疊加原理等電路定理驗證。
一階、二階動態電路響應研究。
RLC串聯諧振、日光燈電路及功率因數改善。
三相電路電壓電流測量及功率分析。
三相異步電動機的啟動、正反轉、Y-△啟動及順序控制。
