電工實驗室成套設備、電工實訓設備

電工實驗室成套設備、電工實訓設備

概述：解決傳統實驗教學痛點的創新方案

目前，國內各類院校在電工、模擬電子、數字電路及電氣控制實驗教學中，普遍面臨設備分散、功能不全的困境。許多學校因自身加工能力有限，自制的實驗裝置往往工藝粗糙、安全性低、功能欠缺，難以滿足教學大綱要求，甚至存在人身與設備安全隱患。同時，實驗元器件型號繁多、采購困難、管理不便，導致大量規定實驗無法順利開設。

針對這一普遍難題，我廠充分吸收國內外同類產品的先進經驗，嚴格依照我國高等教育與職業教育的教學大綱要求，成功研制出本系列新一代電工實驗室成套設備。本系列電工實訓設備集安全性、完整性、易用性于一體，旨在徹底改變傳統實驗教學模式。

電工實訓設備系列核心特點

本系列電工實訓裝置具備完善的多重安全保護措施與齊全的實驗功能。其核心設計亮點在于模塊化的實驗操作平臺：

• 通用電路插板：實驗操作桌中央配備注塑成型的通用電路插板，板面均布標準化九孔互聯插孔。學生可在此靈活拼插各種元件盒，快速構建實驗電路，極大提升了實驗效率。

• 透明元件盒：采用盒體透明的元件盒，內部元件一目了然，直觀性極佳。盒蓋印刷永不褪色的元件符號，清晰美觀?？茖W(xué)的壓卡式結構使得元件的維修、更換異常簡便。

• 集成化儲物：所有實驗元器件分類存放于實驗桌下部的左右儲物柜內，取用方便，管理規范。這一設計顯著提升了實驗室的管理水平和規劃化程度，從根本上減輕了教師的實驗準備工作負擔。

電工實訓裝置適用范圍

本系列電工實驗室成套設備主要面向高等院校，以及對實驗條件有較高要求的中專、技校和職業院校。它能夠全面支持《電工學》、《電工原理》、《電路分析》、《模擬電子技術》、《數字電路》及《電氣控制設備》等核心課程的實驗教學。

無論是現有實驗室的升級換代，還是新建、擴建實驗室，本電工實訓設備都是理想的選擇。其配備水平已成為衡量一個學校實踐教學條件與辦學層次的重要標志。

實驗臺結構與功能詳解 (實驗臺與實驗操作桌功能一體)

1. 電源系統與參數

• 輸入電源：三相四線制電源（部分型號為單相三線），輸入時有指示燈亮起。

• 安全保護：具備保險絲和漏電保護開關雙重安全防護。

• 多組輸出電源：

• A組：單相/三相可調交流電源。通過一臺1.5KVA三相自耦調壓器，提供0～430V連續可調的三相交流電源，同時可獲得0～240V單相可調電源（部分基礎型號配置不同）。

• B組：低壓交流電壓，3－24V分七檔可調，最大輸出電流1.5A。

• C組：低壓直流穩壓電源，固定5V/0.5A輸出。

• D組：雙路0～30V連續可調恒流穩壓電源，每路均有高精度數字表顯示，具備預設式限流保護功能。

• E組：單相220V市電輸出插座，供外接儀器使用。

2. 信號源與測量儀器

• 函數信號發生器：可輸出正弦波、三角波、方波等多種波形，頻率范圍0.1Hz-2MHz，輸出幅度可調。

• 頻率計數器：六位數顯，測頻范圍1Hz-100MHz。

• 單次脈沖源：手動輸出正負脈沖。

• 音頻功率放大器：用于信號放大與尋跡。

• 外測交直流電壓/電流表：三位半數顯，精度0.5級，測量方便。

3. 電工與電力拖動專項功能（部分型號特有）

• 直流電機實驗單元：包含直流電機電樞電流(Ia)與勵磁電流(If)指示、Ra/Rf調速環節以及0-220V專用直流電源輸出。此功能使該電工實訓設備能夠完美支持電力拖動中的直流電機啟動、調速、制動等全套實驗。

4. 實驗操作桌

采用雙面飾面板工藝，堅固美觀，尺寸為160×70×80cm。結構設計合理，配有工具抽屜和雙側元件儲存柜，滿足教學與管理的雙重需求。

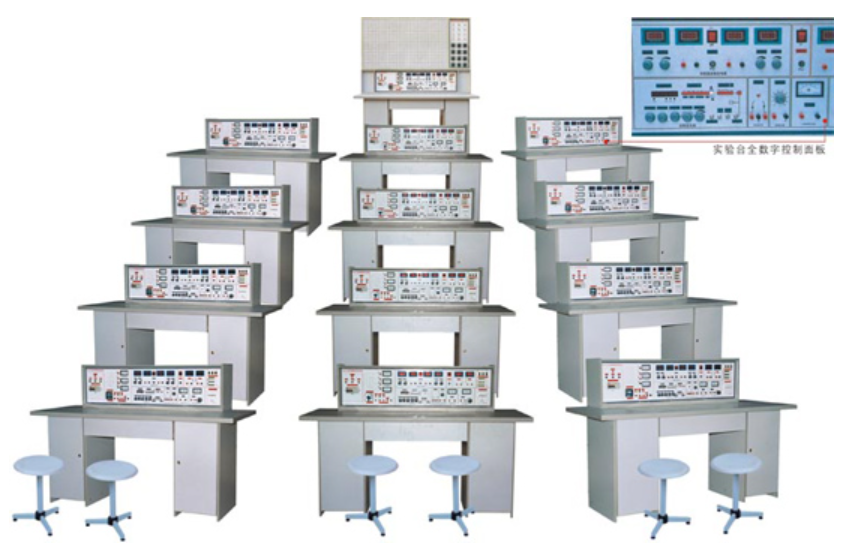

典型配置方案（以二十四座實驗室為例）

一套完整的電工實驗室成套設備通常包含以下組成部分：

1. 學生實驗操作桌：12張，每桌兩座。桌面中央為標準通用電路插板。

2. 示教控制臺：1套，含演示控制屏，可統一控制所有學生臺的電源，便于集中講解與演示。

3. 學生實驗臺：12臺，與操作桌配套。

4. 全套器材配備：

• 動力設備：三相異步電動機13臺（部分配置含直流電機）。

• 電器元件：交流接觸器、時間繼電器、熱繼電器、電流測試插座等共計數百件，均采用模塊化元件盒封裝，管理方便。

• 儀器工具：MF500型萬用表、直流電表、電烙鐵、剝線鉗、螺絲刀等。

• 無源元件：涵蓋教學所需的電阻、電容、電感、變壓器、集成電路插座等全套元件單元盒。

5. 用戶自備器材：示波器、功率表、滑線變阻器等。

可完成的主要電工實驗項目

本系列電工實訓裝置支持涵蓋電路、磁路、電機與控制在內的數十項經典實驗，確保教學大綱的全面覆蓋：

1. 電工儀表使用與元件檢測

2. 基爾霍夫定律、疊加原理驗證

3. 戴維南定理、諾頓定理驗證

4. 一階、二階動態電路研究

5. RLC串并聯諧振特性

6. 日光燈電路及功率因數改善

7. 三相負載星形與三角形連接

8. 三相電路功率測量

9. 變壓器與互感電路實驗

10. 三相異步電動機的啟動、運行

11. 三相電動機基本繼電接觸控制（點動、自鎖、互鎖）

12. 三相電動機星-三角（Y-△）降壓啟動控制

13. 三相電動機順序控制與能耗制動控
